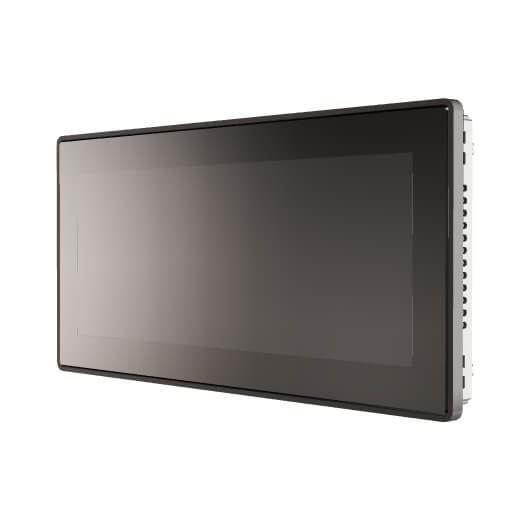

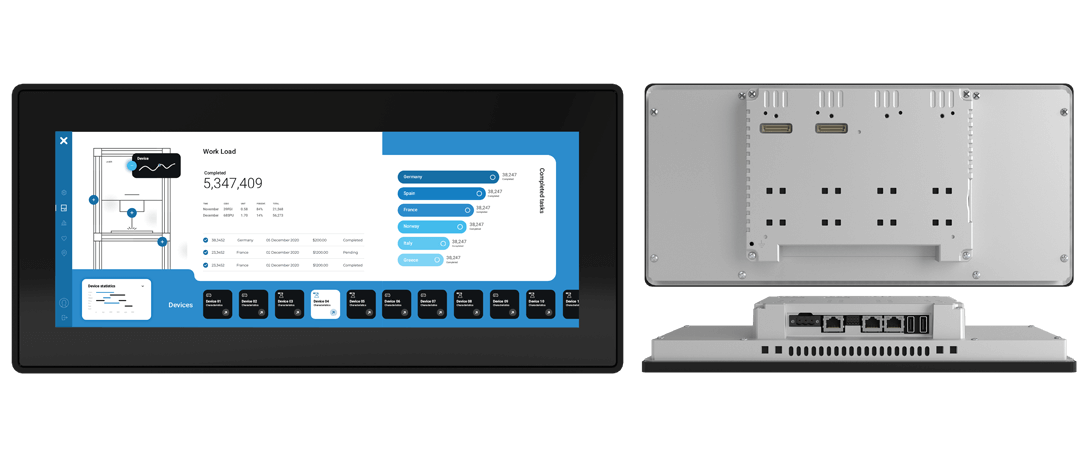

eX712

近年来,各行业逐渐朝超宽HMI的方向发展,改变了市场对HMI的看法。由于数据来自各个位置的设备,超宽HMI允许用户查看更多信息,减少更多的人为错误.

由此,宏集决定将eX712超宽物联网HMI带入工业界。

概述

这是一款提供工业4.0访问,且具有可扩展性的精美HMI产品,为用户提供更高的技术灵活性,但仍保留原有的市场价格。

宏集eX700系列是HMI市场上突破性产品的代表:

革命性的 IIoT 控制器

宏集eX700系列满足工业4.0的功能需求,提供了真正的all-in-one解决方案,涵盖诸多功能,例如:

• 作为一款功能强大的浏览器,具有行业标准Web引擎,集成了最先进的Chromium浏览器

• 作为一款功能强大的网关,至多提供3个以太网口,支持OPC UA、Modbus、MQTT等200+通讯协议

• 作为一款功能强大的人机界面,使用Mobile软件进行个性化组态,在高分辨率显示屏上实现多点触控操作

• 作为一款集成CODESYS V3的强大PLC,可充当Profinet、EtherCAT、Ethernet/IP等协议主站

主要特征

快速启动

硬件和固件经过优化,可实现极快的运行

操作系统

Linux RT

灵敏触控

多点触控和手势控制

超宽显示

1920x720分辨率,16,000,000 种颜色,适合呈现多个上下文

集成CODESYS

支持多种现场总线协议的CODESYS V3

安全使用

耐刮擦、耐紫外线、耐化学品

高扩展性

最多3个以太网口实现网络分离, 支持本地集成扩展模块

多种认证

EMC、ATEX、IECEx、DNV、cULus、DNV-GL、RCM

配件

CODESYS V3

CODESYS V3 软PLC

PLCM01

CAN模块

PLCM01-NE

CAN模块,无总线拓展

PLCM02

KNX/EIB模块

PLCM03

RS-232模块

PLCM04

RS-422/485模块

PLCM06

Profibus DP模块

PLCM10

LTE调制调解器
4G/Wi-Fi/GNSS通讯模块

PLCM10B

LTE调制调解器
4G通讯模块

PLIO03

数字量+模拟量I/O模块

PLIO04

数字量+模拟量I/O模块

PLIO06

数字量I/O模块

PLIO07

继电器输出模块

技术参数

系统资源
  • 显示 – 颜色:12,3″ TFT LED – 16M
  • 分辨率:1920×720,高清
  • 亮度:典型值 600 Cd/㎡
  • 调光:可至 0%
  • 触摸屏:真正的玻璃投射电容式、多点触控
  • 中央处理器:32 位 RISC 四核 – 800 MHz
  • 操作系统:Linux RT
  • 闪存:8GB
  • 内存:2GB
  • RTC时钟、RTC备用电池、蜂鸣器
接口
  • 以太网端口:3个(端口 0 – 10/100/1000、端口 1 – 10/100、端口 2 – 10/100)
  • USB端口:2个(Host V2.0, max. 500 mA)
  • 串行端口:1 个(RS-232、RS-485、RS-422,软件可配置),最多3个(使用扩展模块)
  • SD卡插槽
  • 扩展:2个扩展模块插槽
耗能
  • 电源:24 V直流电(10 至 32 V直流电)
  • 耗能:24 Vdc 时为 1.1 A(最大值)
  • 输入保护:电气
  • 电池:可充电锂电池,用户不可更换
工作环境
  • 工作温度:-20° 至 +60 °C(垂直安装),扩展模块和USB设备可能会将最高温度限制为 +50 °C
  • 储存温度:-20°C 至 +70°C
  • 工作/存储湿度:5-85% 相对湿度,无冷凝
  • 防护等级:IP66(前)、IP20(后)类型:12、4X
尺寸和重量
  • 面板:长x高-344.5×163 mm (13.56×6.41″)
  • 切口: AxB-332.5×152 mm (13.09×5.94″)
  • 深度:D+T-49+8.5 mm(1.92+0.33″)
  • 重量:1.8 kg
认证
  • CE:Electromagnetic Compatibility Directive 2014/30/EU (EMC)
  • ATEX:2/22 区——II 3 G Ex ec IIC T5…T4 Gc、II 3 D Ex tc IIIC T95°C Dc | -20°C ≤ Tamb ≤ +60°C 或 0°C ≤ Tamb ≤ +50°C
  • IECEx:2/22 区——Ex ec IIC T5…T4 Gc、Ex tc IIIC T95°C Dc | -20°C ≤ Tamb ≤ +60°C 或 0°C ≤ Tamb ≤ +50°C
  • UL:cULus——UL61010-1 / UL61010-2-201
  • UL:cULus——Class 1 Div 2
  • DNV-GL
  • RCM


宏集工业物联网HMI
为您提供卓越先进的数字化体验
