宏集案例 | HJ-eXware703 边缘网关实现OPC UA数据转换

exware

案例概况

客户：国内某衡器企业

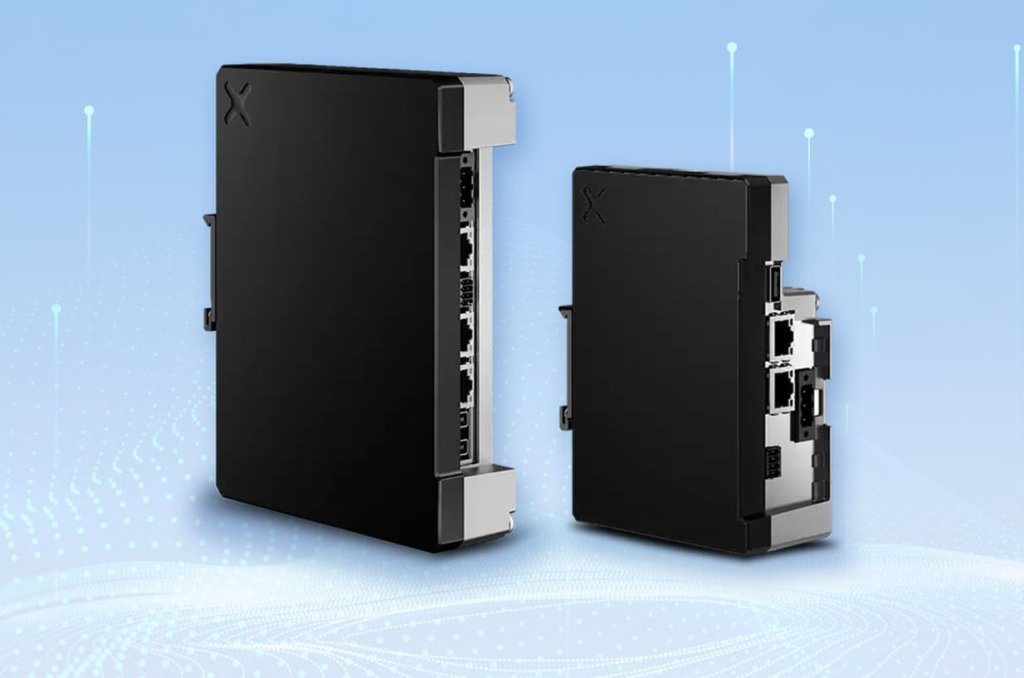

应用产品：宏集eXware703边缘网关

应用场景：将OPC UA称重仪数据上传到到西门子PLC

一、前言

随着OPC UA技术的快速发展，越来越多的设备集成OPC UA通讯功能，为物联网数据的采集提供了很多便利。

在实际项目中，设备协议的不同影响数据的互联互通，比如国内某衡器企业需要将OPC UA称重仪数据上传到到西门子PLC，但是该客户所使用的西门子PLC支持Modbus TCP协议，不支持OPC UA协议。基于该客户面临的问题，我们推荐客户使用宏集eXware703边缘网关，最终实现了OPC UA数据的转换。

二、宏集eXware703边缘网关方案

客户整体场景比较简单，实际需求是OPC UA协议和Modbus TCP协议之间的转换，项目架构图和实际安装图如下所示。

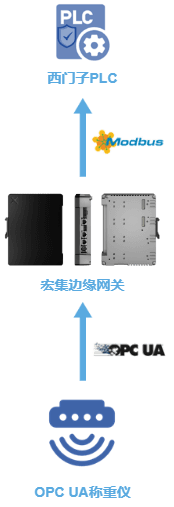

图1 项目架构图

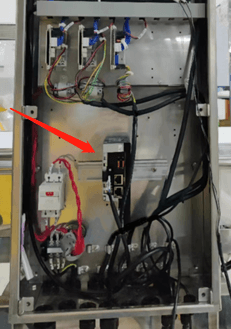

图2 现场设备实际安装图

三、关键挑战与应对对策

在协助客户完成设备调试时，我们遇到了一些挑战，针对这些挑战，宏集eXware703边缘网关的应对之策如下：

1.数据转发规则

客户希望当数据发生改变时，边缘网关才把OPC UA称重仪的数据转发给西门子PLC。

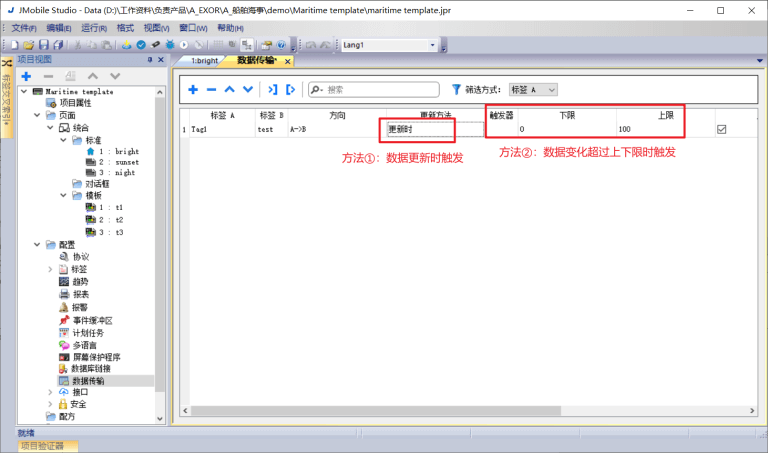

宏集eXware703边缘网关支持两种数据转发规则，一种是数据更新时触发，另一种是数据变化超过设定的上下限时触发，第一种触发规则很好地满足客户需求。

2. 网关交换机功能

客户现场OPC UA称重仪和西门子PLC的IP地址都是在192.168.0.x网段，网关的两个网口分别连接称重仪和PLC，客户希望网关的两个网口可以共用一个IP地址，这样就不需要更改称重仪或者PLC的IP地址。

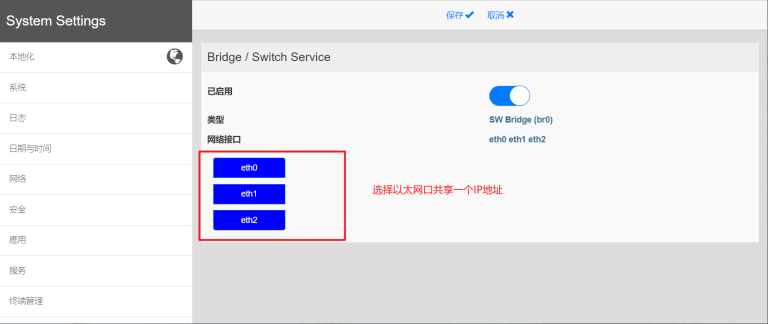

宏集eXware703网关支持交换机功能，可以在系统设置页面将两个网口的IP共享一个IP地址，完美解决客户需求。

四、案例总结

通过宏集eXware703边缘网关，客户成功实现OPC UA数据和Modbus TCP数据的转换，完成西门子PLC和OPC UA称重仪的互联互通，实现信息交互。
