在风电行业中滑动轴承齿轮箱的温度采集场景中,存在以下不容忽视的痛点:设备间存在信息孤岛,无法互联互通;数据无法长期本地存储;数据不能有效使用,进而优化现场设备;无法及时判断齿轮箱内的最高温度值。
方案简介
温度监测 | 数据分析 | 数据存储
为了解决风电行业齿轮箱温度监测痛点,宏集量身定制风电滑动轴承齿轮箱内多点温度采集与处理解决方案,建立齿轮箱内传感器和PLC之间的连接,实现数据的互联互通,实现齿轮箱温度数据的高效使用,且可存储齿轮箱温度数据的存储至1年以上。
方案部署

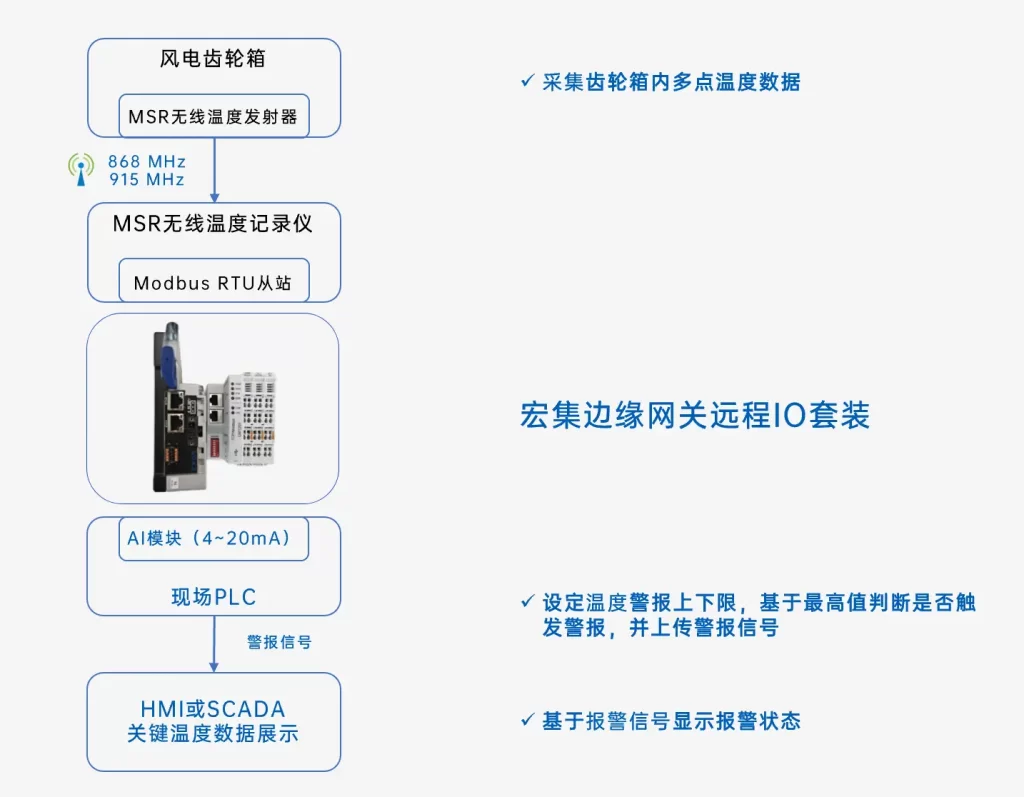

- 通过宏集边缘网关远程IO套装采集虹科MSR385WD数据记录仪(或其他厂家数据记录仪)中的齿轮箱温度数据
- 通过边缘网关强大的边缘计算能力,计算风电齿轮箱内多点的10分钟均值温度,判断最高温度值并通过远程IO模块将数据传输给现场PLC中,完成齿轮箱温度的警报设定与通知
- 此外,宏集边缘网关远程IO套装支持将齿轮箱内多点的温度数据(实时温度、10分钟均值温度和最高温度)以CSV文件格式存储在U盘、SD卡或网关闪存中,存储时间一年以上
方案组成

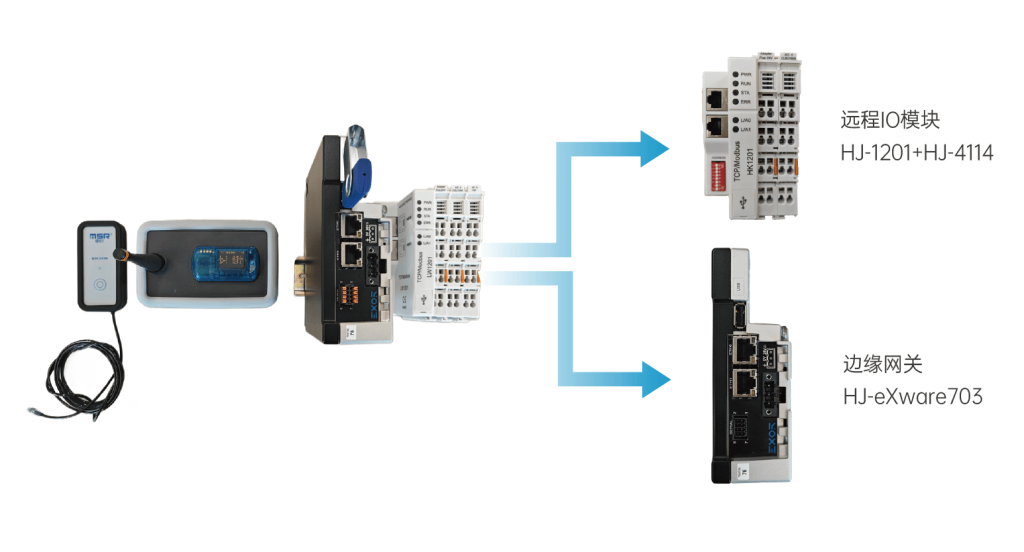

宏集边缘网关远程IO套装

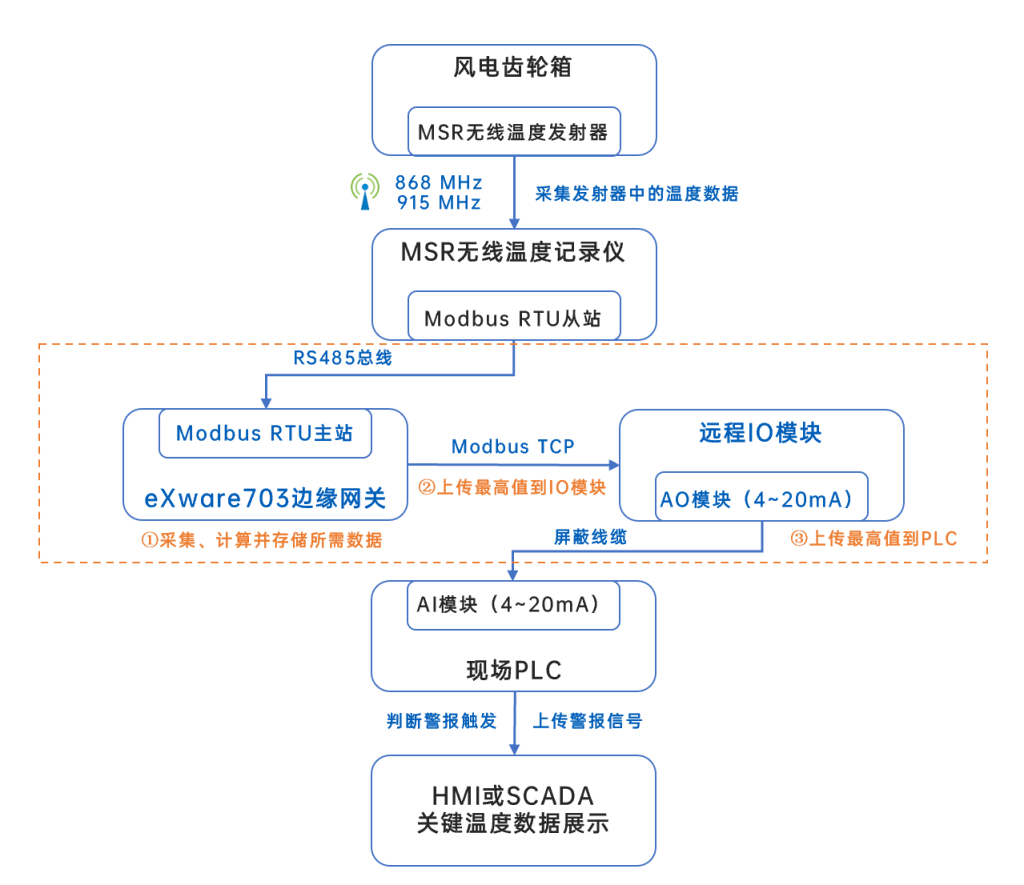

- 网关通过485总线连接温度记录仪,采集温度数据
- 网关内部对数据进行处理分析(均值计算/最高值计算)
- 网关对数据进行本地存储
- 网关将最高温度值通过Modbus TCP传输到远程IO模块
- 远程IO模块通过4~20mA电流信号将数据上传到PLC

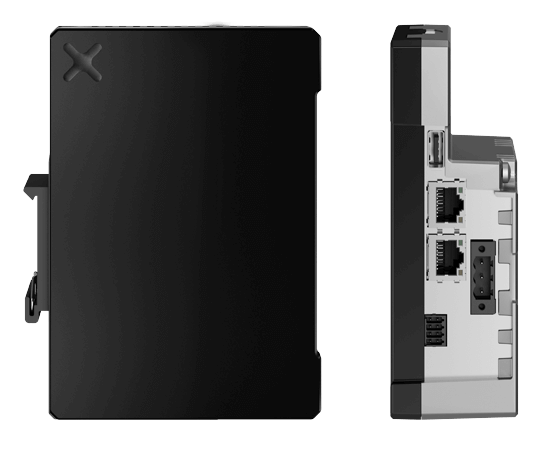

边缘网关HJ-eXware 703
宏集边缘网关支持200+通讯协议,1万点数据标签,支持不同协议之间的相互转换;支持OPC UA、MQTT等协议,实现数据上云;支持JavaScript编程,完成用户定制开发;内置CODESYS PLC运行环境;支持警报/趋势/报表/配方/审计追踪/计划任务/用户管理等功能;支持MySQL、SQL Server、PostgreSQL以及兼容ODBC驱动的数据库;支持4G和WiFi,实现数据的无线传输;硬件接口丰富,最多2个网口、2个串口、1个USB口和1个SD卡插槽;具备卓越品质和高级质感,带来极佳用户体验。

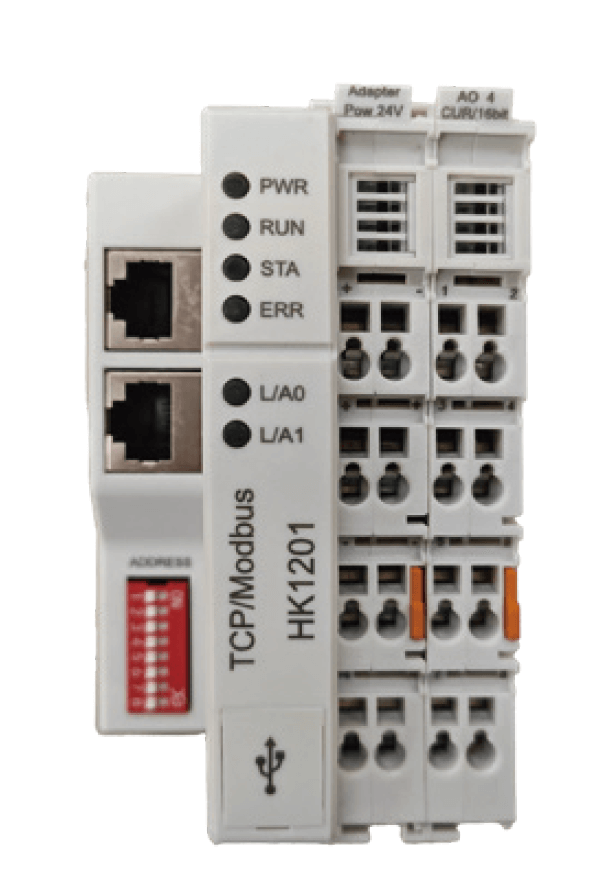

远程IO模块套装
- 多种耦合器模块:支持Modbus/TCP 、EtherCAT、Profinet、 EtherNet/IP 、Profibus-DP等多种总线类型耦合器模块,最多搭配32个IO模块
- 多种IO模块:支持数字量输入/输出、模拟量输入/输出、温度输入、压力输出、脉冲计数等多种类型IO模块,并且支持IO模块的自由组合
- 极佳用户体验:组态灵活,安装方便,支持网页配置耦合器和IO模块的设置参数,配置错误显示灯
多点温度采集与处理解决方案
高效、可靠地采集实时温度,并根据客户需求进行数据分析、存储和转发
海量标签和协议
- 支持1万点数据标签
- 支持200+通讯协议,包括OPC UA/Modbus/TCP/UDP/自由串口协议,以及西门子/AB/欧姆龙/三菱/施耐德/倍福/GE/基恩士/力士乐等PLC协议
- 支持不同协议之间的相互转换
- 同时运行8种通讯协议
- 即插即用,按需增减协议驱动
高效数据处理
- 嵌入高级编程语言:支持JavaScript高级编程语言,提高网关的配置灵活性和兼容性,赋予工程师更大的创新空间
- 内置丰富的JavaScript函数库,可直接调用;支持全局/局部JavaScript代码,以及各种代码触发方式(警报/计划任务等)
- 定制化数据处理:编写JavaScript代码,完成二次开发,实现定制化数据处理(数据计算/逻辑判断等)
灵活数据存储
- 支持以CSV、PDF等格式存储数据
- 支持存储在网关闪存、U盘和SD卡
- 支持自定义数据存储频率
- 支持FTP、SSH远程下载数据文件
- 支持MySQL、SQL Server等数据库
- 提供数据库操作指令库,直接调用
- 支持自定义SQL语句,实现增删改查
清晰数据可视化
- 内置Web服务器:通过PC/平板/手机端浏览器或JMobile客户端实现可视化界面的远程查看
- 可视化功能库:支持警报/趋势/报表/审计追踪/计划任务/配方/多语言/用户管理等
- 可视化控件库:支持2000+现代风格控件库,包括专属功能控件,以及曲线/饼图/柱状图/仪表盘/按钮/开关等
- 生产报表:自定义报表内容,支持生成PDF报表文件,可通过邮件发送给相关人员,更好管理和优化现场设备状况
IO与OT融合
- 方便与其他系统/平台的集成
- 数据存储到企业数仓
- 历史数据的调用或分析
可靠的安全性
- 设备防火墙
- 项目加密和项目签名
- 端口转发/NAT
- 为不同用户设置不同权限
应用实例
电滑动轴承齿轮箱内多点温度采集与处理

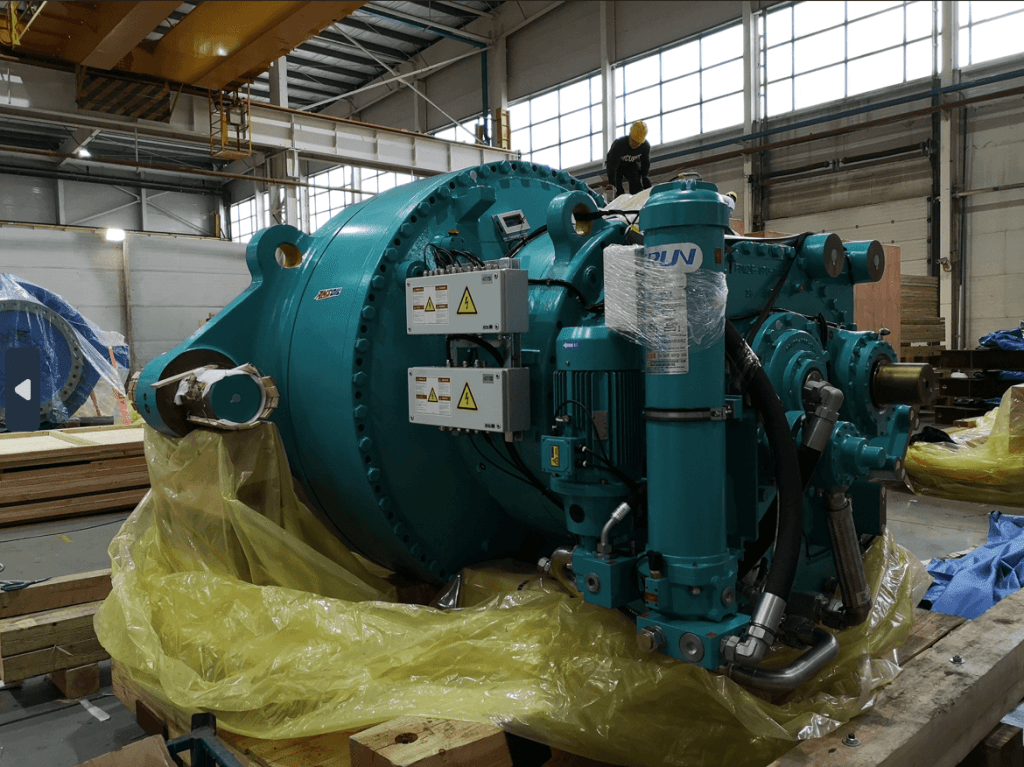

宏集科技与虹科环境监测事业部联合开发风电滑动轴承齿轮箱内多点温度采集与处理解决方案,通过无线温度采集装置和边缘网关远程IO套装,实现风力发电行星齿轮箱内滑动轴承的实时温度数据的采集、传输、处理和远程监控,实现精确的齿轮箱性能测试和故障预警。
