Solution Background
方案背景
![](https://www.hongrax.com/wp-content/uploads/2024/06/raditon2.jpg)
![](https://www.hongrax.com/wp-content/uploads/2024/06/radition3.jpg)
在气象监测中,温度、湿度和大气压是关键参数,不仅反映了当前的气象条件,还对气象研究、天气预报和环境监控具有重要作用。准确而稳定地监测这些参数对科学研究、农业生产、气候变化研究和灾害预警等领域至关重要。
为了实现高精度和高稳定性的气象数据采集,HK-T7310和HK-T7311变送器提供了可靠的解决方案:这些变送器内置相对湿度、温度和大气压力传感器,提供精确的环境参数测量;测量值不限于基本参数,可以转换为其他湿度表示形式,如露点温度、绝对湿度、比湿度、混合比和比焓,满足不同应用的需求。
为了确保传感器在恶劣环境下仍能稳定工作,这些变送器配备了HK-F8000防风保护罩,用于在风力强劲或其他恶劣气候条件下保护传感器,防止外部因素影响测量结果,确保数据的持续稳定性和准确性。
数据采集完成后,通过Modbus协议将温度、湿度和气压数据传输到监测系统中。Modbus是一种广泛使用的通信协议,具有高可靠性和高效率,能够快速传输大量数据到中央监控系统或数据分析平台,使监测系统可以实现对气象数据的实时监控和远程管理,提高数据处理和决策的效率。
Industry pain points
行业痛点
传感器性能
- 集成能力:激光测风雷达系统通常要求传感器体积小、重量轻,以便于系统的整体设计和部署;过大的传感器会增加系统的复杂性和成本。
- 精度: 需要高精度的温湿度和气压传感器才能确保数据的准确性。然而;即使是高精度传感器,在实际环境中也可能受到各种因素的干扰,导致测量误差。
- 防护能力: 户外传感器可能会受到灰尘、雨水和其他物理因素的影响,这要求传感器具有良好的防护能力。
数据同步
- 数据同步: 激光测风雷达需要同时采集风速、温度、湿度和气压数据,多传感器的同步采集和数据一致性是一个挑战。
外部条件
- 大气变化: 大气中的气溶胶、颗粒物和气象变化(如雾、雨、雪)都会影响激光信号的传播,导致测量数据不稳定或不准确。
- 温度和湿度的非均匀性: 大气温湿度分布不均匀,需要多点、多层次的测量才能准确反映真实情况,增加了数据处理的复杂性。
- 环境耐受性: 室外环境中的温度、湿度和气压变化较大,要求传感器需要具有良好的耐候性,以确保在极端天气条件下仍能正常工作。

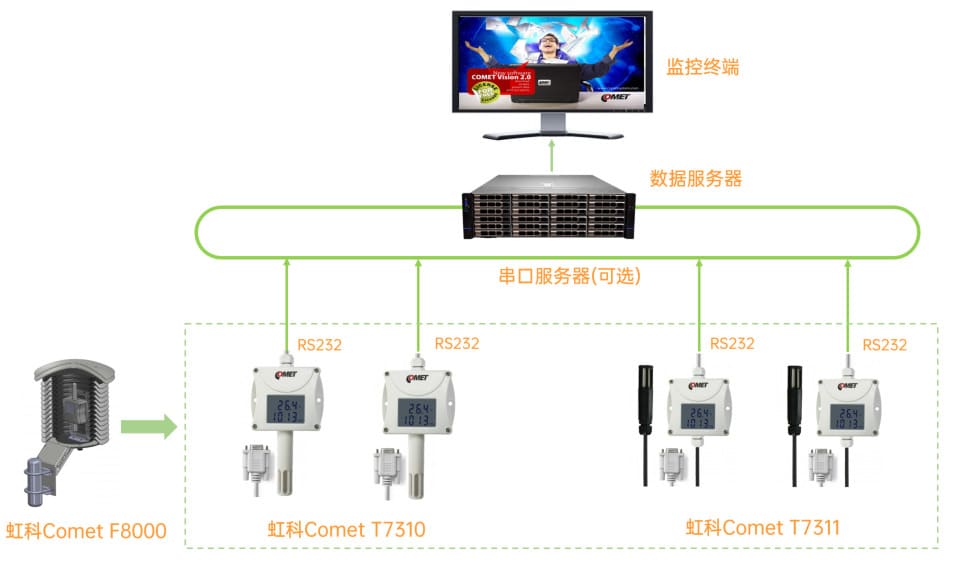

Solution Architectures
方案架构
宏集激光测风雷达温湿度气压监测解决方案主要涉及以下设备:
- HK-T7310和HK-T7311变送器
- HK-F8000防风保护罩
- U-house保护盒:高达IP65的防护等级,适用于大多数应用环境。
- 串口服务器
- 数据服务器
- 监控终端
![](https://www.hongrax.com/wp-content/uploads/2024/06/image-2.jpg)
方案架构
Product Composition
产品组成

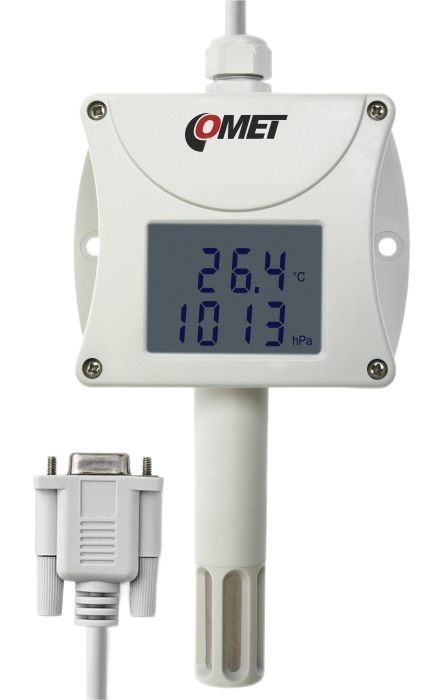

HK-T7310变送器
关键测量参数:
- 温度测量范围:-30 to +80℃
- 湿度测量范围:0 to 100 % RH
- 露点测量范围:-60 to +80℃
- 气压测量范围:600 to 1100 hPa
- 通讯协议:ModBus RTU 和研华 ADAM 兼容协议
![](https://www.hongrax.com/wp-content/uploads/2024/03/t7310_big-无背景.png)
![](https://www.hongrax.com/wp-content/uploads/2024/03/t7311-无背景.png)
HK-T7311变送器
关键测量参数:
- 温度测量范围:-30 to +105℃
- 湿度测量范围:0 to 100 % RH
- 露点测量范围:-60 to +80℃
- 气压测量范围:600 to 1100 hPa
- 通讯协议:ModBus RTU 和研华 ADAM 兼容协议

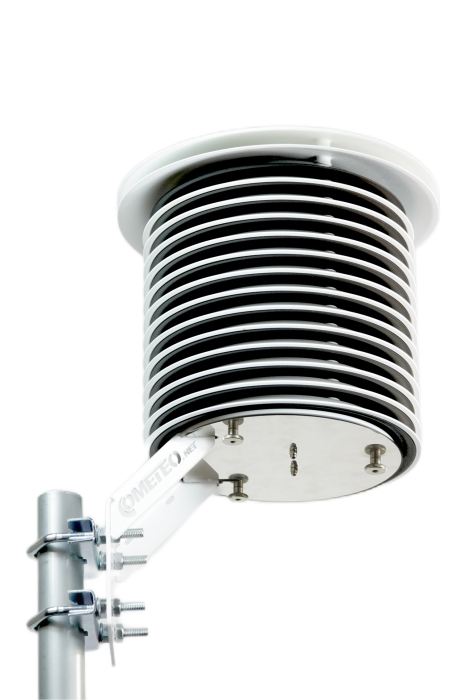

HK-F8000防风保护罩
- 最大限度地减少到达传感器的太阳辐射
- 最大限度地减少数据记录仪屏幕吸收的辐射
- 最大限度地增加气象站传感器周围的环境空气流动
- 表面由高反射紫外线和长期稳定的 ASA 塑料制成
- 有效防止热量传递到传感器
- 有效驱除黄蜂和虫子,防止昆虫在内部筑巢
![](https://www.hongrax.com/wp-content/uploads/2024/03/f8000_interier_big-无背景.png)
Solution Core Value Points
方案优势
高精度测量
采用先进的传感器技术和高精度的校准方法,确保温度、湿度和气压数据的精确测量,适用于要求严格的科学研究和工业应用,保证数据的可靠性和一致性。
集成化的传感器
内置相对湿度、温度和大气压力传感器,测量值可转换为其他湿度表示形式:露点温度、绝对湿度、比湿、混合比、比焓,提供全面的环境参数测量。
高防护等级
工业或室内设计,防护等级高达IP65,并配合专用的气象传感器保护罩使用,确保在恶劣环境下仍能稳定运行
支持Modbus通信
可快速传输数据到PC端,实现实时监控和数据分析,提高工作效率和数据管理的便捷性。
防辐射
太阳能保护罩,最大限度地减少到达传感器的太阳辐射,最大限度地减少数据记录仪屏幕吸收的辐射 。
高性价比
价格实惠,维修费用低,保修期长达3年。
