异地远程监控及组网SCADA方案

通过远程访问,使企业能够随时了解生产设备的运行状况,从而实现无人车间的搭建或跨站点访问

Solution Background

方案背景

随着科技的不断进步,越来越多的企业开始认识到智能化生产的重要性。智能化生产能够提高生产效率、降低成本、提升产品质量,从而更好地适应市场需求的变化。然而,许多大型企业拥有多个生产站点,这些站点可能分布在不同的地理位置,甚至不同的国家。这种多站点的生产模式给企业管理带来了挑战,需要实现跨站点的协同和统一管理

在这一背景下,宏集Panorama SCADA远程监控方案应运而生。通过远程访问,企业管理者和技术人员能够随时了解生产设备的运行状况,实现远程监控,从而实现无人车间的搭建或跨站点访问。这使企业能够更好地应对市场需求的变化,提高生产灵活性和响应速度,从而在激烈的市场竞争中保持优势。

Pain point resolution

痛点解决

异地远程监控以及远程组网。

旨在解决生产管理中“跨站点跨区域管理难”“无法集中性管理无法实现无人化管理等痛点问题,实现无人车间的搭建及跨站点的远程访问。

智能楼宇

Solution Introduction

方案简介

宏集Panorama远程监控解决方案通过在设备侧部署VPN网关,使远程客户端能够安全便捷地实现远程监控。这一方案不仅确保了数据传输的安全性和稳定性,还使得企业管理者和技术人员可以随时随地对设备进行监控和维护,从而提升了生产效率和管理灵活性。

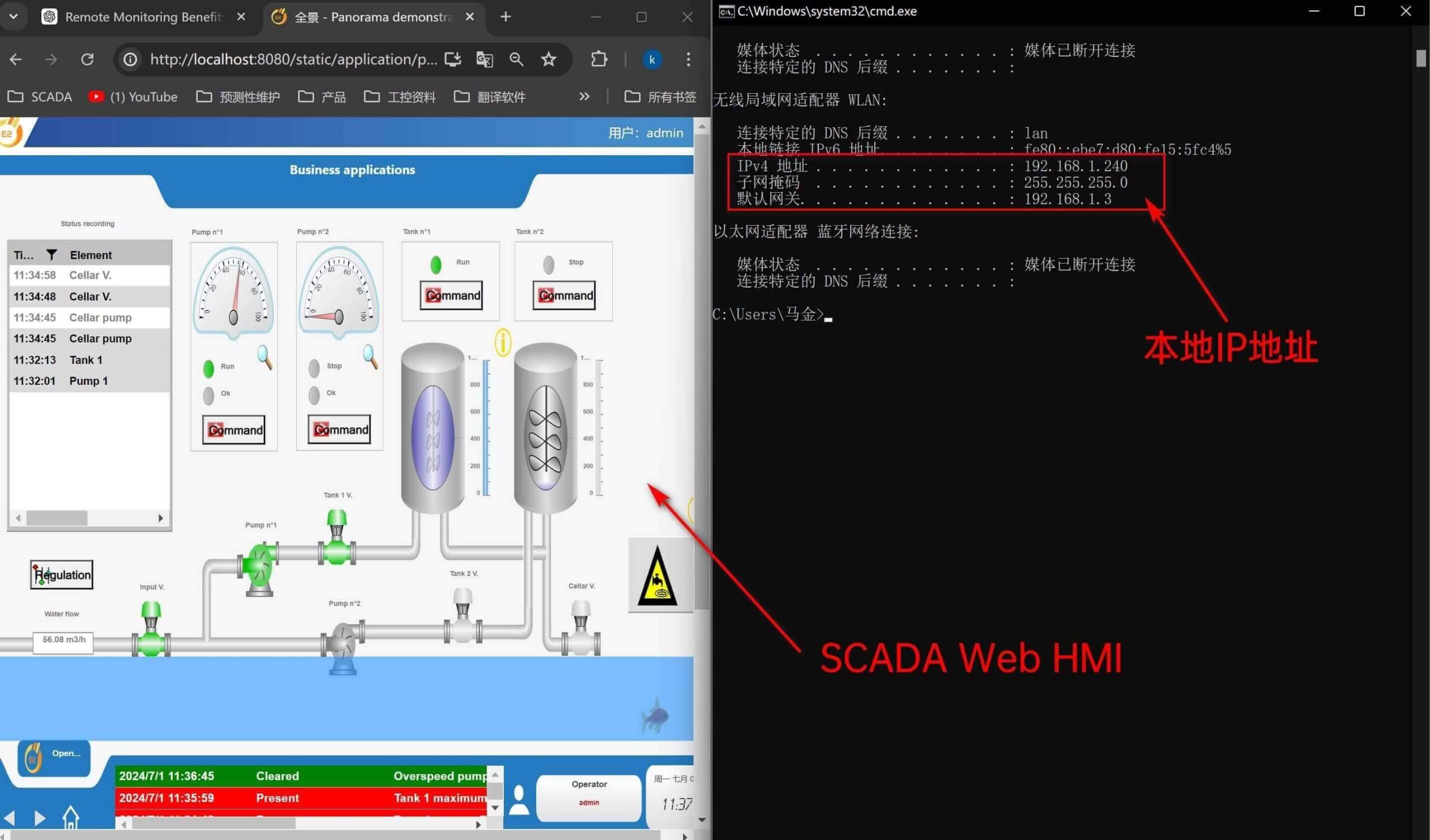

本地Web HMI

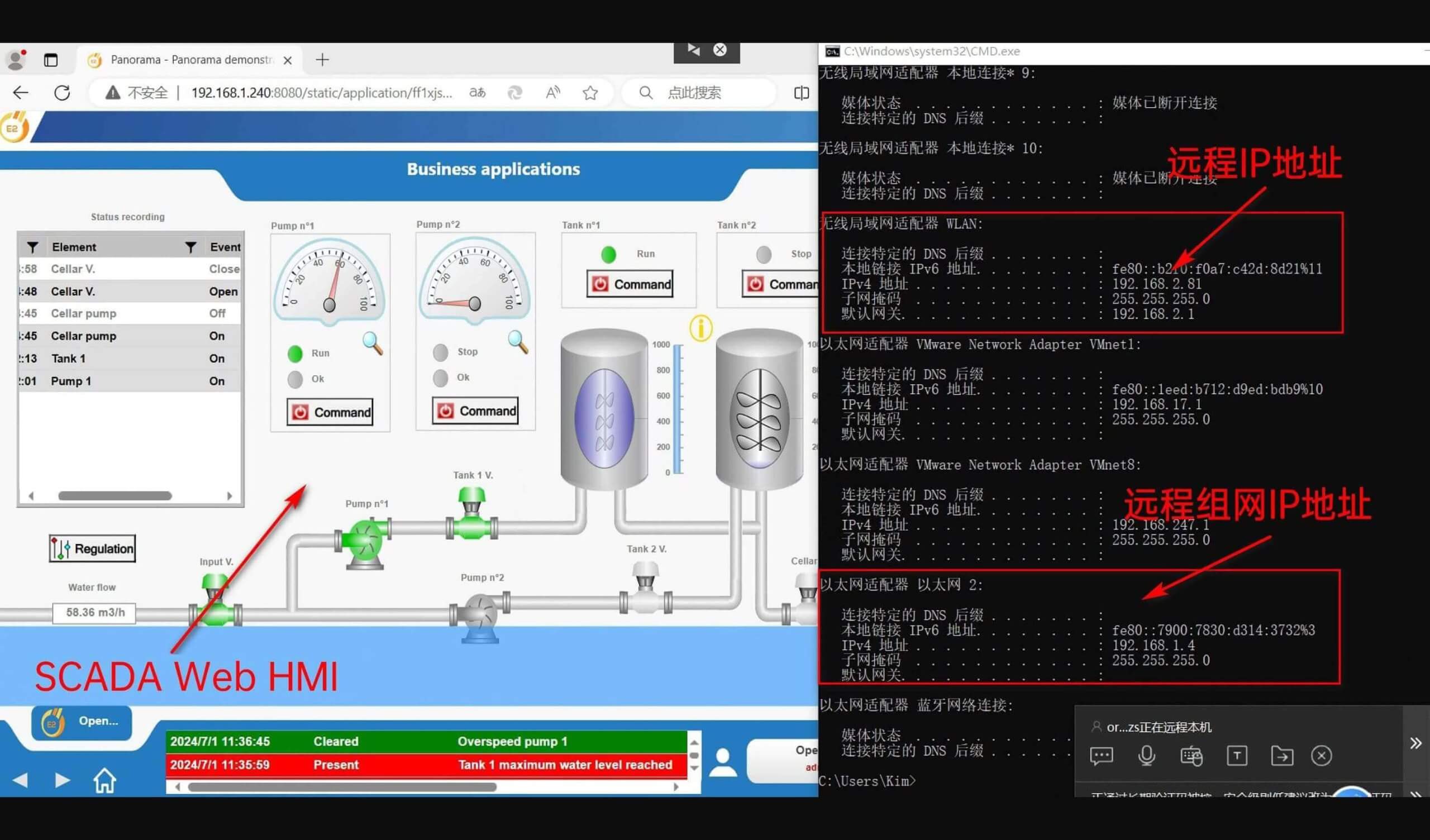

远程Web HMI

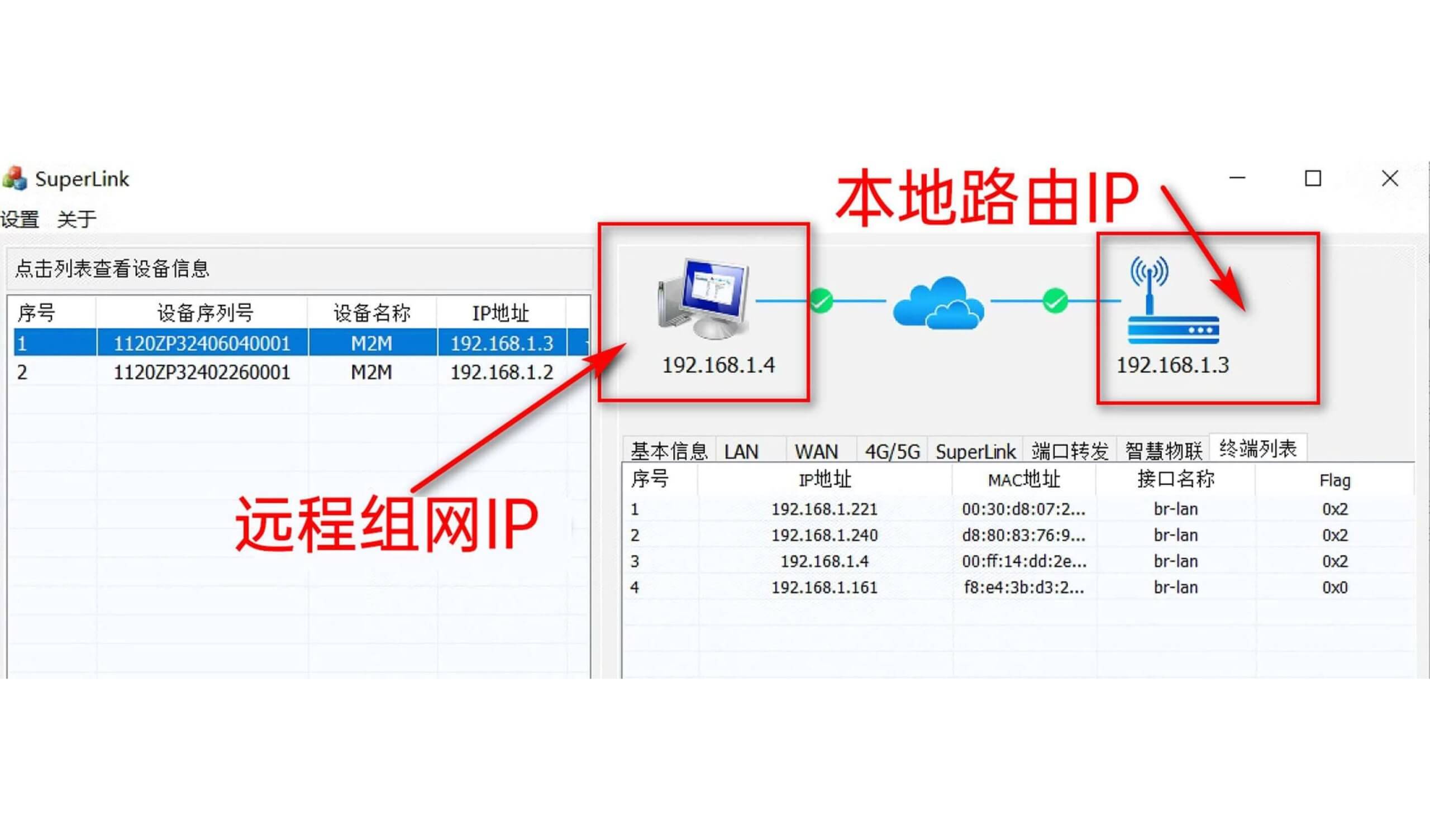

SuperLink 组网

Solution Advantages

方案优势

高扩展性SCADA平台

支持100点到百万级点数扩展, 支持采集模型、数据模型以及图形模型的高度复用, 统一监测所有站点的运行状态

异地远程管理及监控

支持Superlink软件远程组网,实现点对点,点对多传输,通过Web HMI等异地远程访问方式,最多可并发10个

高兼容性

不仅可以用于远程组网访问,还能连接其他以太网设备或串口设备,提供了更大的灵活性和兼容性,满足更多应用场景

Solution Architecture

方案架构

宏集Panorama SCADA远程监控及远程组网解决方案主要由3部分组成:

宏集Panorama SCADA(软件)

宏集ZP3000网关(硬件)

SuperLink(软件)

通过实现远程组网,可以实现多个站点处于同一局域网下,实现互联互通,远程访问。

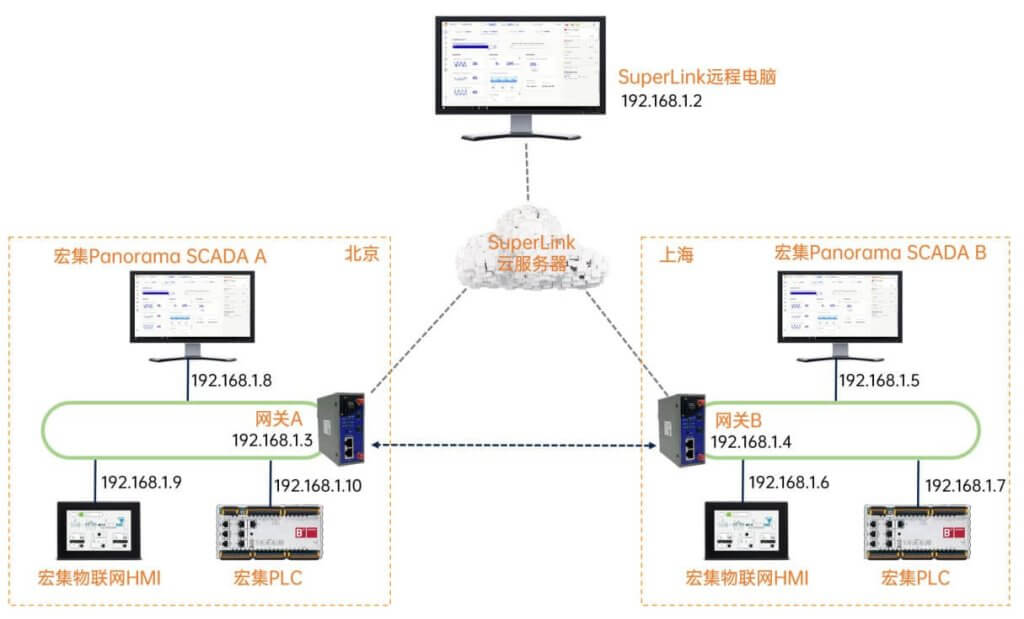

解决方案架构如下所示:

Solution Composition

方案组成

宏集边缘数据采集可视化解决方案,主要由宏集IO数据采集、宏集边缘控制器和宏集SCADA产品方案组成

宏集Panorama SCADA

  • 提供丰富的现代化控件库,美观时尚,也可以根据实际需求定制个性化控件;
  • 提供本地/Web端/移动端监控画面以及Web客户端远程访问,提高集中监控和管理能力;
  • 支持采集模型、数据模型以及图形模型高度复用组态;
  • 面向对象开发,支持VB脚本和C#语言;
  • 支持地理SCADA功能,实现对多站点的集中管理;

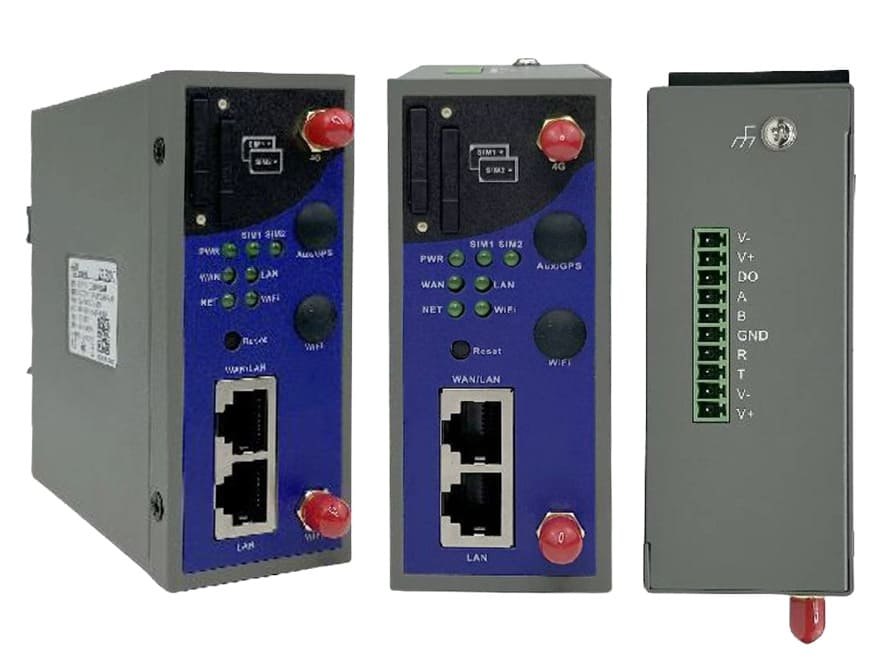

宏集ZP3000网关

  • 支持无线Wifi、有线网路、4GLTE网络;支持有线和4G备份,自动切换
  • 提供标准RS-232/485串口,支持串口DTU(数据传输终端)功能
  • 远程RS232/485数据传输,支持无线透传/Modbus协议
  • 采用软硬件看门狗及多级链路检测机制,具备故障自动检测、自动恢复能力、保证设备稳定运行。

Solution Core Value Points

为什么采用宏集方案?

易于扩展

系统可以根据业务需要方便地添加新的站点,同时SCADA支持100点到百万级点数规模,具有良好的扩展性。

统一平台

能够在一个统一的平台上监控并管理所有站点的运行状态,简化管理流程,提升管理效率。

远程管理与监控

支持Superlink软件远程组网,实现点对点,点对多传输,通过Web HMI等异地远程访问方式,大大提高了现场人员的工作效率,减少了维护成本。

设备接入灵活性

多种串口和协议的支持使得现场设备接入更加灵活,适应不同的现场环境。

简化配置与维护

远程客户端及VPN网关配置简单方便,减少了配置和维护的时间和复杂度。

广泛兼容性

VPN网关不仅可以用于远程组网访问,还能连接其他以太网设备或串口设备,提供了更大的灵活性和兼容性,满足更多应用场景

Solution Advantages

采用本方案,您可以获得

降低整体成本

宏集Panorama SCADA系统根据客户需求灵活定制,避免不必要的成本,提供一年多以来的技术服务和物联网卡的使用,并提供超级链接软件应用,大幅降低了企业整体质量。

提高项目效率

技术支持与报警设备的远程配置,同时也缩短了企业工程师的工作时间,加速了企业客户的实施,帮助企业更快速的实现目标。

提高项目灵活性

Superlink软件支持多客户端远程管理(可并发10个),结合VPN网关的广泛兼容性和多种网络支持,显著提升系统的灵活性和适应性,满足不同场合的需求。

增强用户体验

优秀的用户体验和易上手的特性,使得企业能够更轻松地集成和使用系统,减少了学习和适应的曲线,提高了用户满意度。

提升投资回报率

通过降低成本、提高效率和增加灵活性,企业能够在较短的时间内看到投资的回报,提升整体解决方案的投资回报率(ROI)。

FAQ

安心售前售后 全流程高质量服务

宏集提供详细的功能操作指南和帮助文档,减少项目开发时间

  • 提供丰富的现代化标准控件库和宏集自建控件库
  • 免费的脚本模板文件,快速开发用户定制化功能
  • 免费的软件升级,提供最新的用户体验和功能支持

宏集提供VPN网关详细的部署操作指南,助您快速熟悉设备。

定制智能化生产策略
推动企业数字化转型

宏集解决方案 行业领先技术
