物流运输方案
冲击与振动数据记录仪
用数据记录运输过程中的冲击、振动、温湿度、气压与光照等环境变化，为高价值设备、精密仪器、工业设备以及包装厕所提供合适的数据记录方案。
什么是振动冲击记录仪？
振动与冲击记录仪是一种用于记录物体在运输、搬运、包装测试或运行中所收到的加速度、冲击和振动变化的数据记录设备。
振动冲击记录仪与简单的冲击标签不同，它内置电池和存储，可以保存具体的测量数据，包括冲击事件，发生的时间，以及三轴加速度的变化情况。
利用振动冲击记录仪对高价值货物进行全程监控和记录，可以帮助企业：
- 降低货物损坏与索赔风险
- 提升运输过程的可控性
- 提供司法认可的数据证据，助力保险理赔
一台数据记录仪可以监测哪些参数？
宏集专注于物流监控，为高价值货物运输提供 振动、冲击、温湿度、气压、光照 等多维度数据支持，帮助改善运输条件，守护货物安全！
振动
连续的振动记录，用于包装测试，运输路线分析和设备振动研究
冲击
通过阈值设定，记录运输中的异常冲击数值与发生时间，有助于货损责任的判断
温度
记录运输中的温度变化，适用于对环境温度敏感的货物
湿度
监测运输过程中的湿度变化，辅助分析货物腐蚀和受潮等环境风险
大气压
对航空运输以及对气压变化敏感的产品提供运输数据
光照
通过光照变化的测量，对产品的开箱事件进行判断，确认货物包装完好未被开箱
GPS
对需要了解货物位置和运输轨迹的场景提供定位数据
实时数据
宏集部分产品支持实时数据传输，帮助用户远程管理运输
确定您的监测需求，再选择数据记录仪
不同运输任务对采样方式、监测参数以及通信方式的要求不同，下面可以帮您初步判断如何选择产品
振动监测
以较高采样率持续记录加速度变化，更适合研究整个运输过程中的振动特征
- 包装跌落及运输测试
- 道路振动分析
- 运输路线优化
- 振动试验台测试
- 机械设备振动分析
GPS定位跟踪
除了冲击事件的监测，还需要了解货物的位置和运输轨迹跟踪
- 车队运营管理
- 高价值货物运输追踪
- 供应链集中管理
- 运输路线优化
宏集运输冲击与振动记录仪产品
根据不同的运输监测需求， 宏集提供经济型运输冲击记录仪、 高精度振动冲击记录仪以及实时运输追踪方案， 覆盖从一次性运输监测到长期实时物流监控的不同应用。
选择运输数据记录仪时，不能只看量程，还要考虑实际应用中的测量对象、运输时间、采样率、记录方式、存储容量以及是否需要实时查看等因素
STEP 01
先确定测什么
是只记录冲击事件，还是需要连续记录运输振动？是否还有温湿度等的测量需求？
STEP 02
确认加速度量程
根据货物重量、结构以及预计运输冲击的强度，选择合适的加速度测量范围
STEP 03
考虑运输时间
海陆空运的监测时间相差较大，另外还需综合考虑电池、存储和采样频率来确认需要的续航时间
STEP 03
考虑运输时间
海陆空运的监测时间相差较大，另外还需综合考虑电池、存储和采样频率来确认需要的续航时间
宏集系列产品对比
| 产品型号 | 三轴加速度量程 | 工作模式 | 传感器类别 | 可记录冲击事件 | 电池和续航 | 是否有GPS | 防护等级 |
|---|---|---|---|---|---|---|---|
| G-Log | ±24g | 冲击模式 | 三轴加速度、温度 | 286次 | 松下纽扣电池，续航长达1.5年，可换电池 | 无 | IP50 |
| G-Log 2 | ±24g | 冲击模式 | 三轴加速度、温湿度 | 950次 | 松下纽扣电池，续航长达1.5年，可换电池 | 无 | IP50/P65 |
| MSR165 | ±15g/±200g | 振动模式和冲击模式 | 三轴加速度、温湿度、气压、光照 | 1000次（可扩展至1万次） | 可充电Lipo电池900mAh或可更换的Li-SOCl2电池7700mAh，续航8周-5年 | 无 | IP67 |
| MSR175 | ±15g/±200g | 冲击模式 | 三轴加速度、温湿度、气压、光照 | 1000次 | 230-7700mAh可选，续航8周-2年 | 无 | IP65/IP67 |
| MSR175Plus | ±15g和±200g双传感器 | 冲击模式 | 三轴加速度、温湿度、气压、光照 | 1000次 | 可充电Lipo电池900mAh（续航8周-1年） | 有 | IP67 |
| L-track | ±24g | 冲击模式+实时传输 | 三轴加速度、温湿度、气压、光照（倾斜） | 50000条信号 | 传输间隔8小时，约3年（不激活GPS），可换电池 | 有 | IP67 |
| Solo 5G | ±12g | 冲击模式+实时传输 | 三轴加速度、温湿度、光照 | 25000条信号 | 可充电，锂电池或镍氢电池，续航20-90天 | 有 | IP67 |
| Trusted | ±8g | 冲击模式+实时传输 | 三轴加速度、温湿度、光照、倾斜 | 4000次传输 | 一次性锂电池，续航2-4年 | 有 | IP69 |
注：电池使用时长仅供参考，实际使用时长会根据采样率以及阈值而变化，可联系我们了解详情
在多个行业中得到验证和认可
机械制造
轻便的传感器可以直接安装在机器最敏感的部件上，指示难以检测的损坏
电力能源
光伏组件、变压器、高压开关、发电机、逆变器等敏感能源设备的物流管理
电子行业
监测电子设备和元器件在运输中的异常碰撞和存储环境，记录振动以及关键温湿度变化
医疗器械
高端精密医疗设备配备冲击记录仪，可对各个方向的受力进行全面记录，并在整个运输过程中实现无间断监测
航空航天
许多高灵敏度且昂贵的货物在空运中必须得到严密的保护，以防受到冲击和振动的影响，冲击记录仪在此过程中发挥很大作用
物流运输
冲击记录仪不仅可以记录运输中的撞击，也可以用于包装优化测试，以及对新运输路线进行考察和评估，有助于物流供应链管理
汽车行业
汽车工业需要准时化生产，此时冲击记录仪在车辆工业的研发与质量保障环境发挥了重要作用，确保整个供应链的透明化和无缝监控
测量技术
测量设备的购置成本昂贵，通常采用租赁模式，其运输至现场有损坏的风险，冲击记录仪可对整个流程进行监控，及早发现外部无法察觉的损坏
客户案例
客户案例：监控智能箱式变压器的物流运输
相关产品：宏集ASPION G-log 2防水版
应用背景：
智能箱式变压器体积大、重量重且结构精密，装载于 40 英尺高柜集装箱（20 – 35 吨）运输时，冲击、振动及环境变化易损设备。经评估，需安装 4 台冲击记录仪进行全方位监测。
宏集方案优势：
- 适配性高：支持自定义参数设置，适配变压器、环网柜、逆变器等组件不同的损坏标准与冲击阈值
- 便捷数据分析：PC端和手机端均可一键生成直观报告
- 经济高效：高性价比兼具高精度和分辨率，降低监测成本
合作客户
客户案例：监测空气绝缘高压开关设备的物流运输
相关产品：宏集ASPION G-log 2 waterproof
应用场景：
在空气绝缘高压开关设备及组件的物流运输中，撞击极易造成设备损坏报废。同时，进出口法规与相关标准要求对运输外部冲击进行客观监测评估，且高压开关设备对记录仪尺寸、安装便捷性要求严苛。传统振动监测仪因体积大、重量重，需定制安装，还难以直接安装在包装木箱外，无法满足需求
宏集方案优势：
- 性价比：性能接近高精度振动监测仪的性能，同时显著降低成本。
- 安装便捷：体积小，支持多种安装方式（磁吸、扎带、胶带、螺栓）
- 高效的数据分析：结合防撞标签和振动监测仪的优势，采用阈值设置过滤无效数据。
合作客户
客户案例：精密设备的物流运输监控
应用产品：宏集ASPION G-Log冲击记录仪
客户：德国勇克Junker集团
应用场景：
精密重型磨床设备在海运、多式联运中面临长时间运输、温差波动和颠簸问题，易造成隐形损害影响精度与使用。为监测运输中的冲击事件和温度波动，集团寻找现代化监控方案。
宏集方案优势：
- 可靠性高：宏集 ASPION G-Log 冲击记录仪经多轮模拟测试，通过挂砝码模拟负载等方式评估抗冲击能力，其可靠性能有效记录并反馈冲击事件
- 直观易用性：支持 PC 端软件和手机 APP 操作，利用 NFC 技术快速配置，装配工可通过 APP 生成、分享运输报告，为保险理赔和责任界定提供依据。
- 广泛适用性：宏集ASPION G-Log冲击记录仪不仅适用于各种运输模式（海运、空运、陆运），还能够应对多式联运的复杂场景。
合作客户

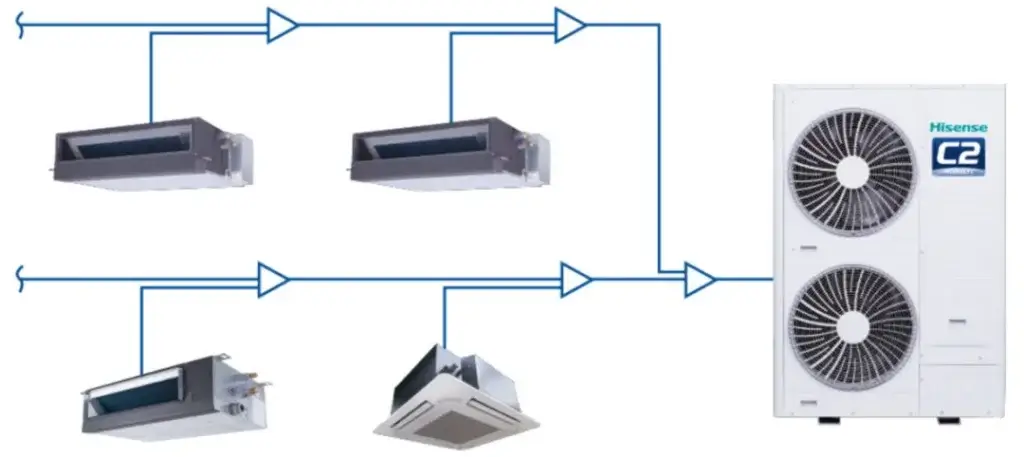

客户案例：海信日立中央空调设备长途运输环境监测
应用产品：宏集MSR165&175冲击振动记录仪
应用场景：
中央空调产品体积大、结构复杂，在仓储与运输过程中容易受到振动、冲击及环境变化的影响。若这些潜在问题无法被及时发现，可能导致外机铜管或钣金件断裂，从而引发退换货与售后风险。单台外机退换成本可高达数万元，若问题集中暴露，不仅带来巨大的经济损失，更会影响品牌形象与市场口碑。
宏集方案优势：
- 体积小巧、防水耐用、采样频率高、能耗低、续航长达6个月，适合长周期运输监测
- 工程师利用配套MSR软件进行数据分析，生成PSD（功率谱密度）曲线，并与国家标准PSD曲线对比，用于复现运输过程和产品破损问题，优化包装设计，验证新品设计的合理性
合作客户
振动冲击记录仪选型常见问题
运输冲击记录仪和防撞标签有什么区别？
运输冲击记录仪是一种用于记录货物在物流运输中所受到冲击、碰撞和颠簸的电子设备，可以保存详细的时间、加速度以及环境数据，对于需要进行货损分析、运输优化和数据追溯更有价值。而防撞标签指南简单用于显示货物是否受到超过设定限制的冲击。
哪些参数对运输来说是有必要监测的？
- 加速度（冲击/碰撞/加速度）：运输过程中的冲击事件会对机械设备的机械结构产生不良影响。这种损坏难以通过外观检查验收通过，振动冲击记录仪记录的加速度数据可以解决这一难点，可以用来明确责任和质量保证问题，建议重点监测。
- 温湿度：药品、食品等冷链运输；半导体元件、精密仪器、电子设备等运输中需要温湿度的稳定以确保物品性能不会发生变化。温湿度数据可以用于快速确定金属部件上的腐蚀原因或有机材料上的潮湿和霉菌损害原因。
- 光照：对食品、化学品而言，太阳辐射可能直接损害货物；另外，光照可作为密封容器是否被非法开启的判断依据 —— 一旦检测到光线入射，可能意味着货物存在被盗的风险。
- 气压：气压参数对两类货物尤为重要：一是塑料空心制品、气液可变形容器等易变形货物，气压变化会影响其物理特性；二是航空运输货物，因飞机舱内气压需全程严密监控，气压数据的实时记录必不可少。
运输时间与记录时长如何影响记录仪的选择？
除空运和陆运以外，多式联运和海运的运输时间更长，对记录仪的记录时长要求更高。以下几个因素会影响记录仪的记录时长：
- 振动冲击的测量频率会影响电量和内存
- 对温湿度等其他物理量的测量需求和测量频率
- 设备的存储模式：振动模式下存储的数据量更大，可记录时长会缩短。冲击模式下，仅记录超出阈值的冲击值，更适合用于长时间运输的监测。

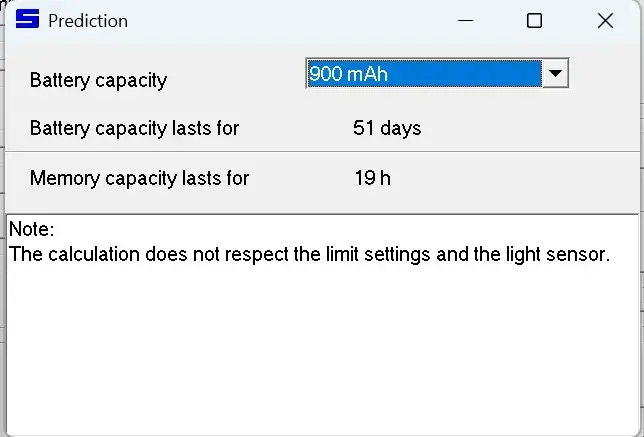

注：宏集的记录仪可以在使用前查看当次配置情况可以使用多长时间，确保设备可以记录运输全过程的数据
我需要能够记录振动和冲击事件的数据记录仪吗？
- 振动模式：存储模式和采样模式为——以高采样率持续不间断的进行加速度的监测，记录所有途中的数据，往往对设备性能要求很高，且续航相对较短。更适合用于做包装跌落测试、陆运路线优化、振动试验台测试等高要求的实验和测试场景。符合要求的产品有：宏集MSR165（MSR165具有冲击+振动双模式）
- 冲击模式：存储和采样模式为——仅记录超出设定阈值的冲击事件数据，更节能高效，更适合用作运输过程监测，监测时长长达一年。符合要求的产品有：宏集ASPION系列冲击记录仪、宏集MSR175、MSR175Plus
冲击模式+实时数据：在冲击模式下进行产品的功能升级，可以通过云平台或电子邮件实时查看当前货物是否受到了超出阈值的异常冲撞事件。符合要求的产品有：宏集L-track、 宏集Tive实时追踪器、宏集物联网数据追踪器
我需要GPS定位器吗？？
如果您想知道和必要时证明您的运输货物的去向和时间，那么像附带GPS追踪功能的MSR175plus、Tive、L-track这几种数据记录仪可能会很有帮助，因为记录的数据可以用于快速定位关键的运输事件。
如何根据货物的敏感度进行监测的设定？
货物的敏感度影响了对加速度量程以及监测加速度阈值的设定。一般来说，货物重量越大，敏感度越低。例如：
- 大型设备（重量更重）：对冲击的敏感度低，冲击造成的伤害更不易察觉 → 推荐低量程传感器（±15 g）。
- 轻型设备：设备更容易遭受更大的冲击力 → 推荐高量程传感器（±200 g）。

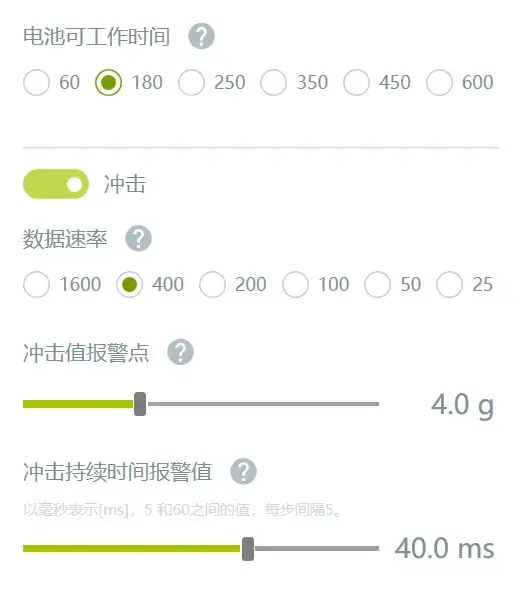

冲击记录仪应怎么设定阈值？
应该选择哪些设置？一般而言：待运输的货物越重，阈值越低，以宏集G-log 2冲击记录仪为例：
- 300 kg…<1 t→ G-Log 2高性能，设置8g阈值，20毫秒冲击持续时间
- >1 t..8 t→G-Log 2中等性能，设置6g阈值，15毫秒冲击持续时间
- >8 t…15 t→ G-Log 2低性能，设置4g阈值，冲击持续时间为10毫秒
记录仪是否需要符合空运和海运的运输批准？
一般来说，带电池的记录仪空运和海运时需要出示运输鉴定报告，以证明运输的安全性。可以联系我们获取相关产品的运输鉴定报告
