宏集4G套装：HMI数据上云与异地运维解决方案
- 破地域・实时上云：4G网络覆盖，不受有线部署限制，设备数据实时上传云端，打破数据孤岛，支持断点续传确保数据零丢失
- 免出差・远程运维：远程即可完成 HMI 程序更新、设备升级与故障诊断，减少 70% 现场运维成本，响应效率提升 3 倍
- 全协议・即插即用：兼容 OPC UA、Modbus 及西门子 / 三菱等主流 PLC 协议，开箱即用，1 小时快速部署
Solutions Backgroud
方案背景
宏集方案

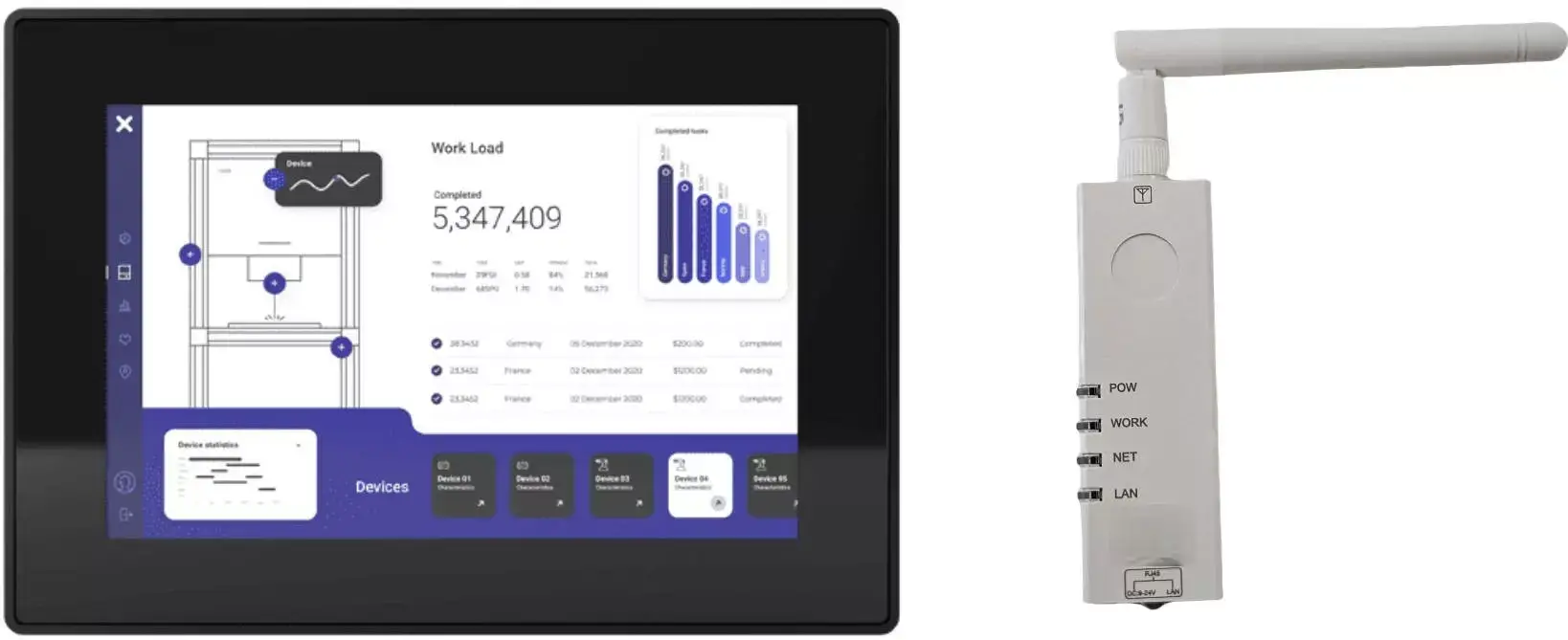

宏集物联网HMI-4G套装
宏集物联网HMI-4G套装，除具备数据采集与可视化能力外，更是打通了现场至云端数据通道的全链路功能。一套即可实现数据采集、可视化呈现、存储管理、处理分析及上云传输的全流程覆盖。 无论是常规工业场景、楼宇自动化领域，还是海洋、石油石化等严苛环境行业，都能找到适配的宏集HMI-4G套装！
应用场景
数据上云
物联网HMI通过OPC UA、Modbus，以及西门子、三菱、欧姆龙等主流PLC协议采集现场传感器、电表、变频器、PLC、上位机等设备数据，然后通过4G网络以及MQTT协议上传到企业云平台，实现数据上云，解决数据孤岛问题。
此外，宏集HMI支持断点续传功能，当网络断开时，缓存数据到本地，待网络恢复后，立即将缓存数据重新发送到云端。
远程监控
基于宏集4G套装提供的VPN功能，用户便可通过Web浏览器（比如微软Edge、谷歌Chrome等浏览器）、VNC Viewer、JMobile HMI Client等软件实现物联网HMI的远程监控，查看现场设备的关键参数。

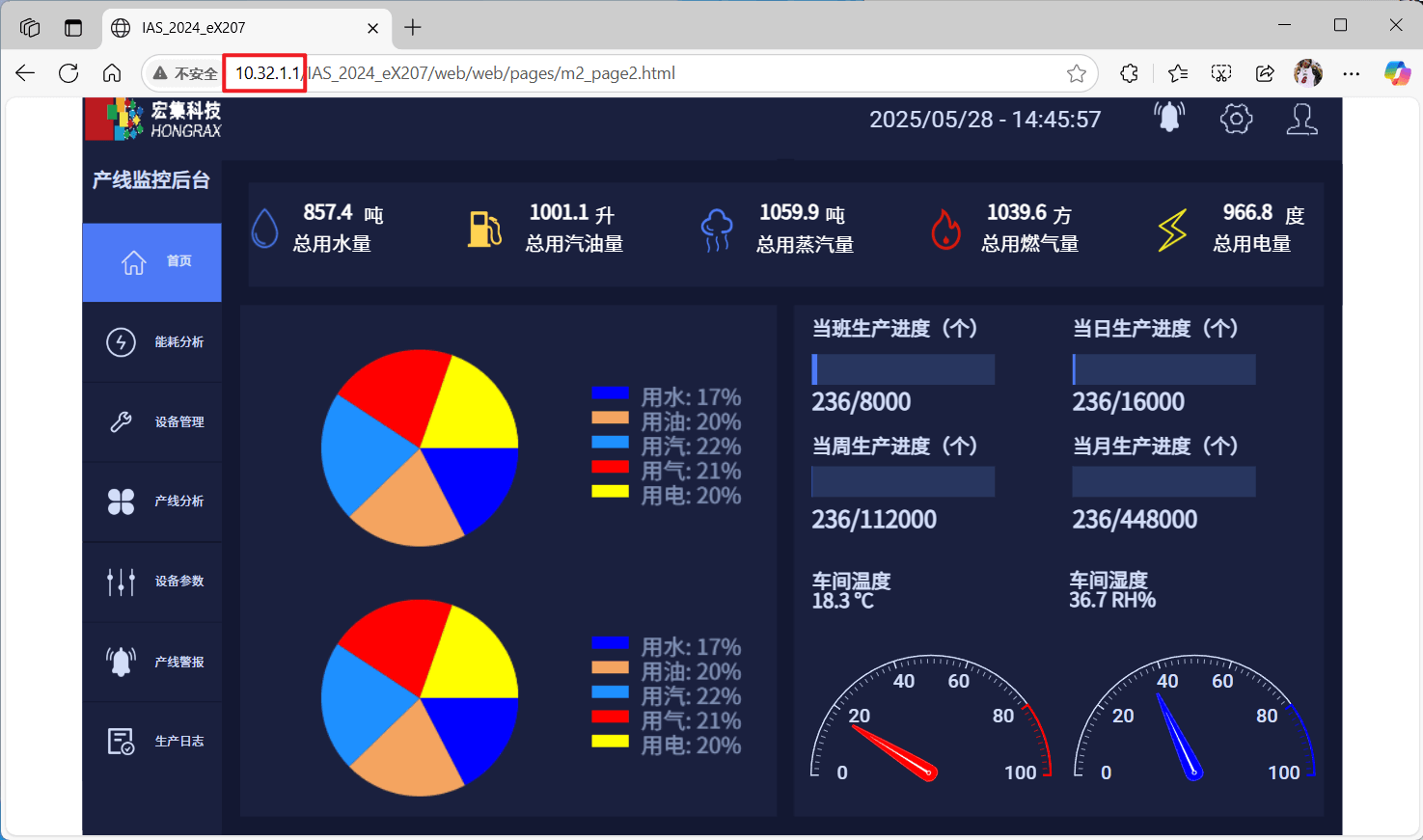

微软Edge浏览器远程监控画面

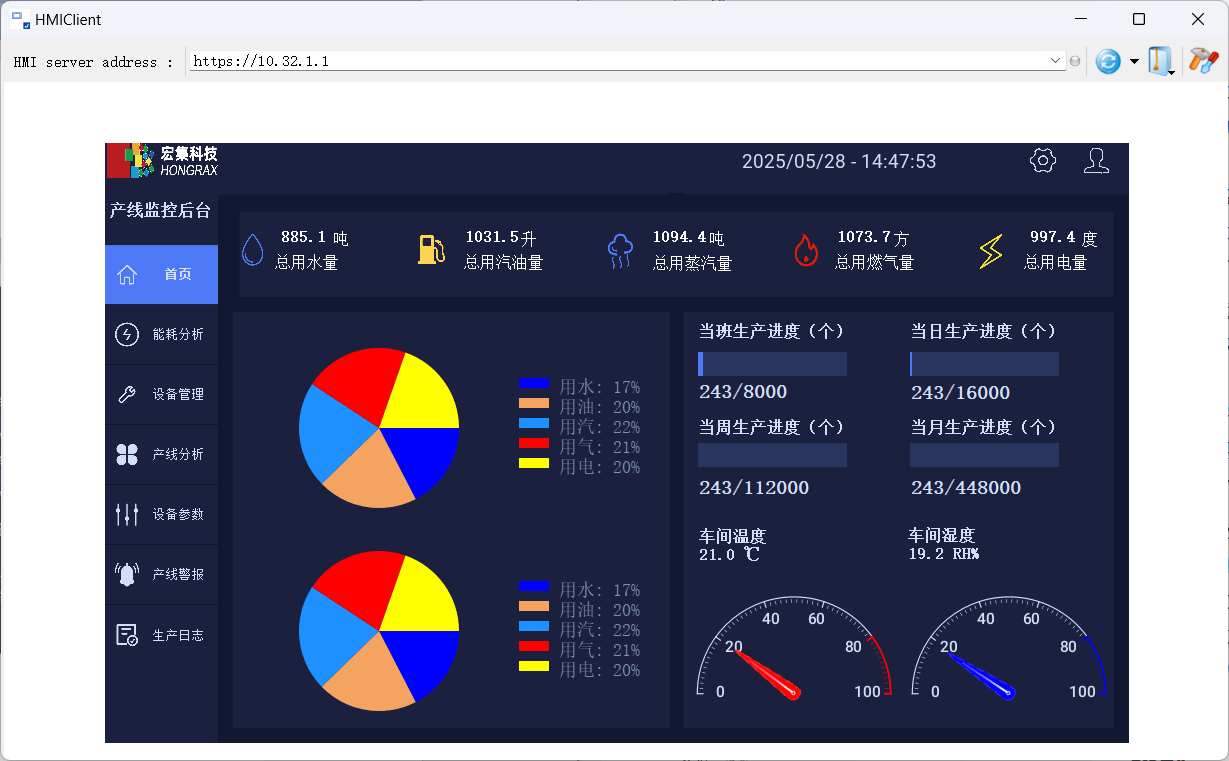

JMobile HMI Client软件远程监控画面
异地远程运维
基于宏集4G套装提供的VPN功能，用户可以实现以下运维操作：
一、物联网HMI程序更新/下载/上传
使用物联网HMI配套的JMobile Studio组态软件可以完成物联网HMI程序的异地更新、下载和上传，不需要出差到现场或联系现场人员协助操作，减少时间和出差成本。

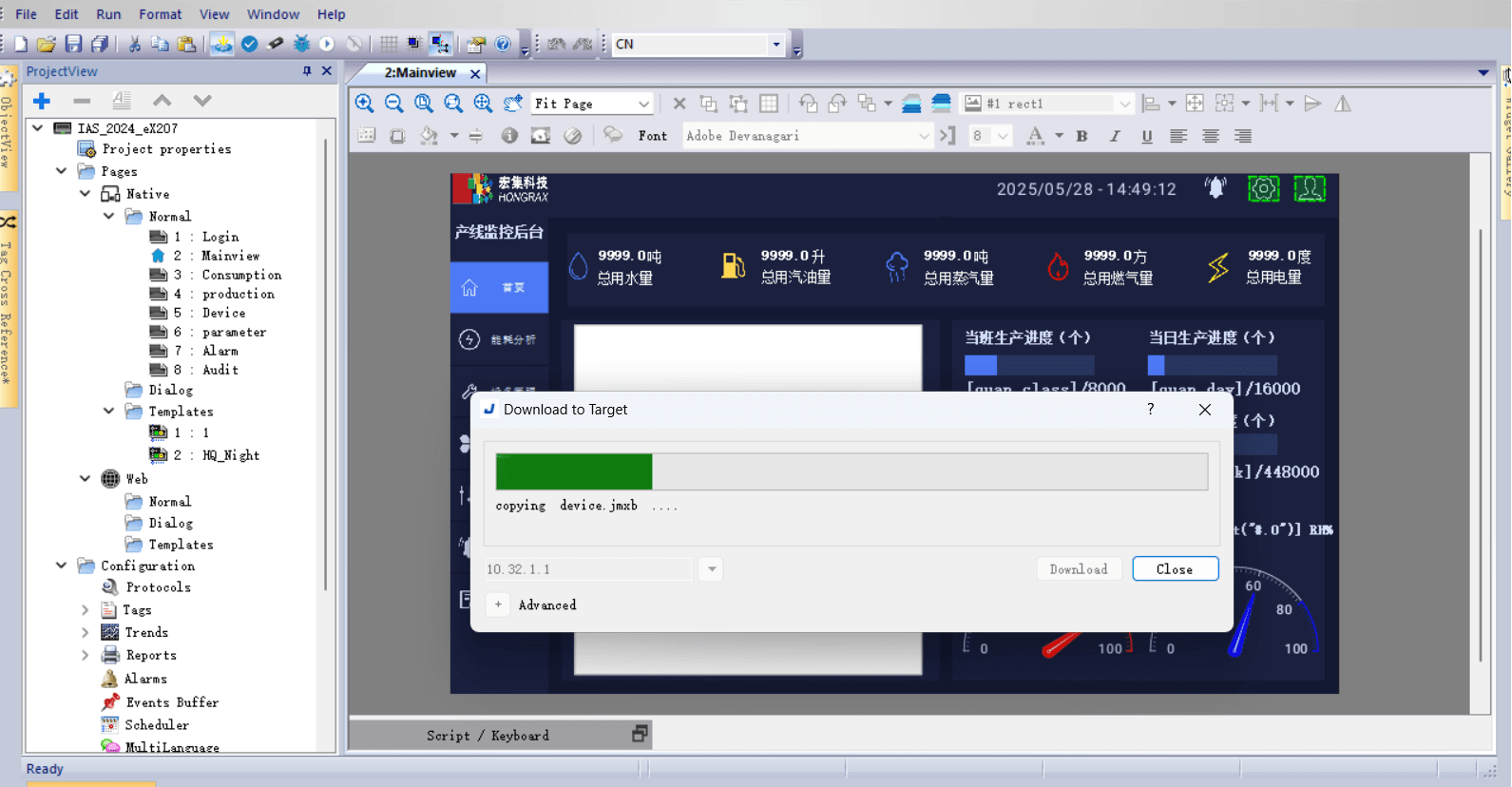

异地远程下载HMI程序

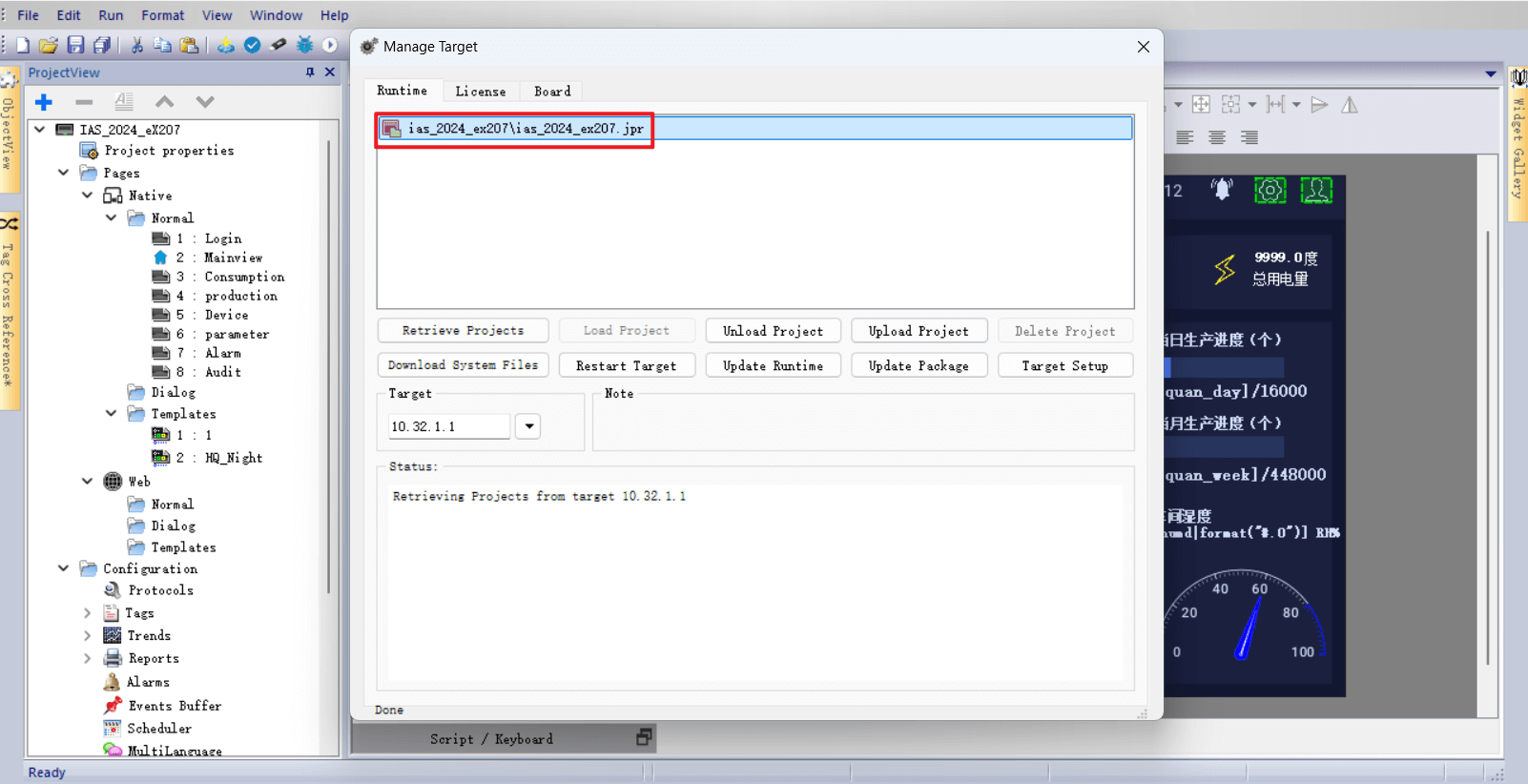

异地远程检索/上传HMI程序
二、物联网HMI设备的BSP升级
通过访问HMI设备的系统设置页面（https://ip/machine_config），更新设备的BSP，实现HMI设备新功能的更新。

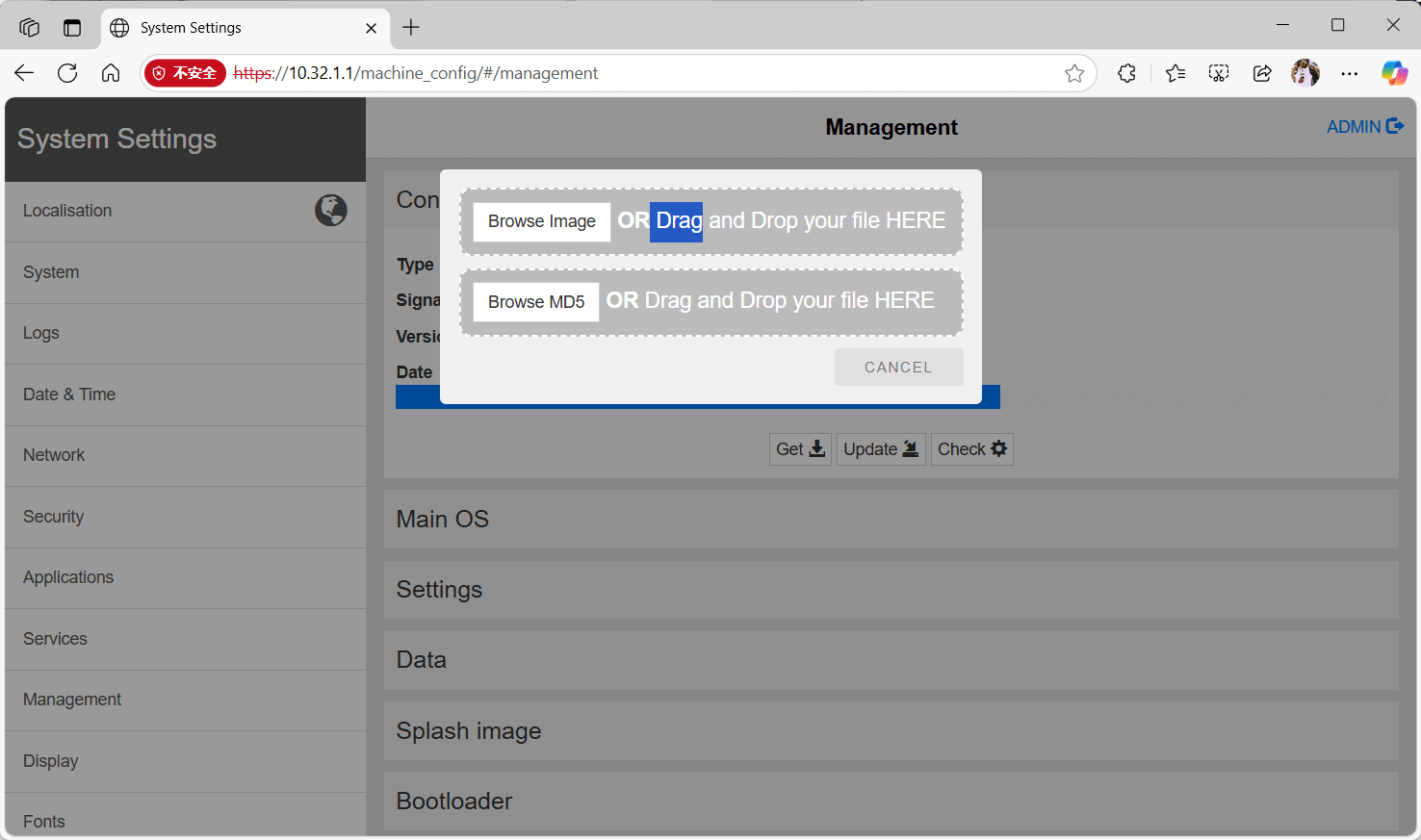

HMI设备BSP升级
三、SSH访问
物联网HMI设备集成SSH服务器，用户可以通过加密的SSH通道访问HMI设备的操作系统，进行高级的配置和故障诊断。

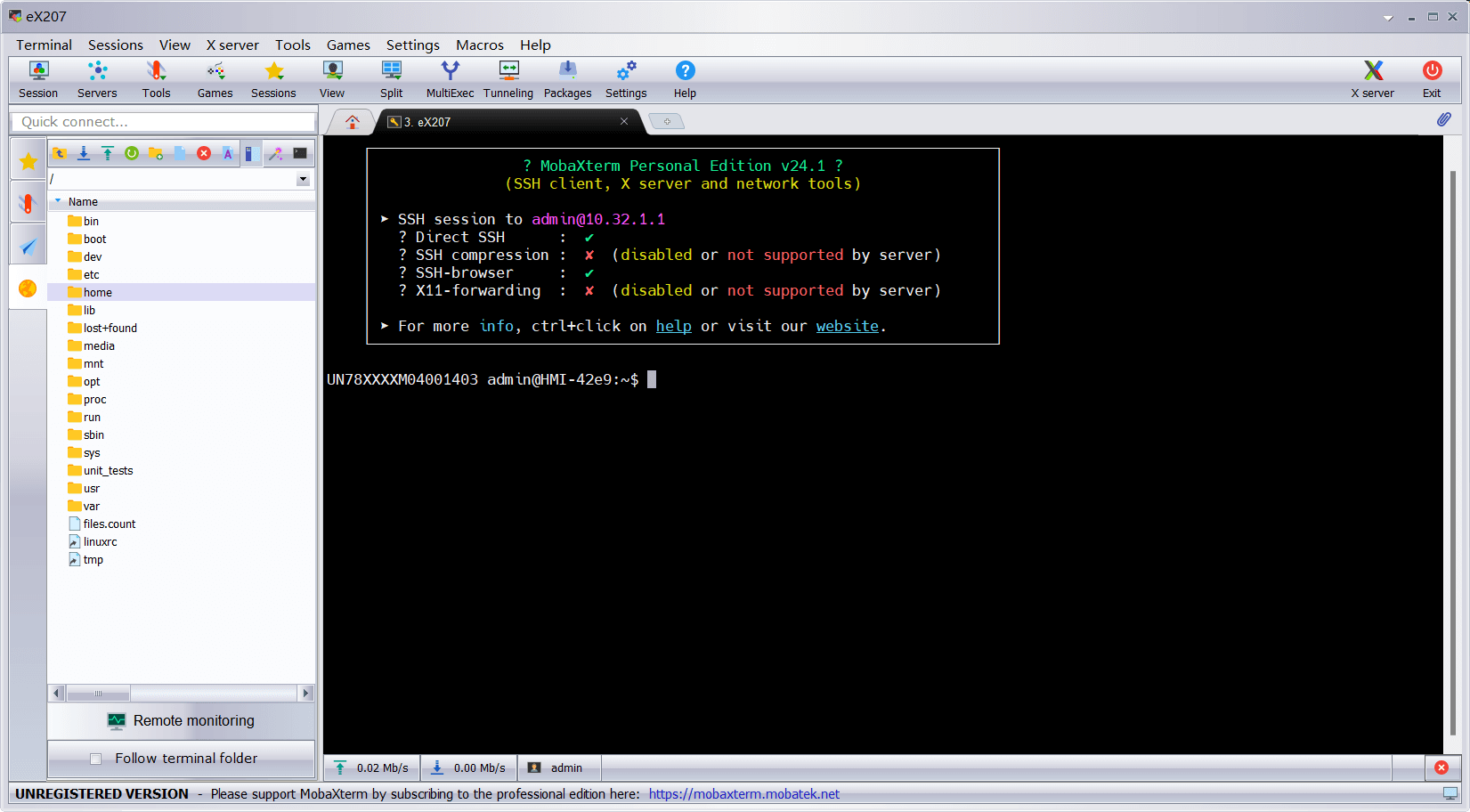

SSH访问HMI的操作系统

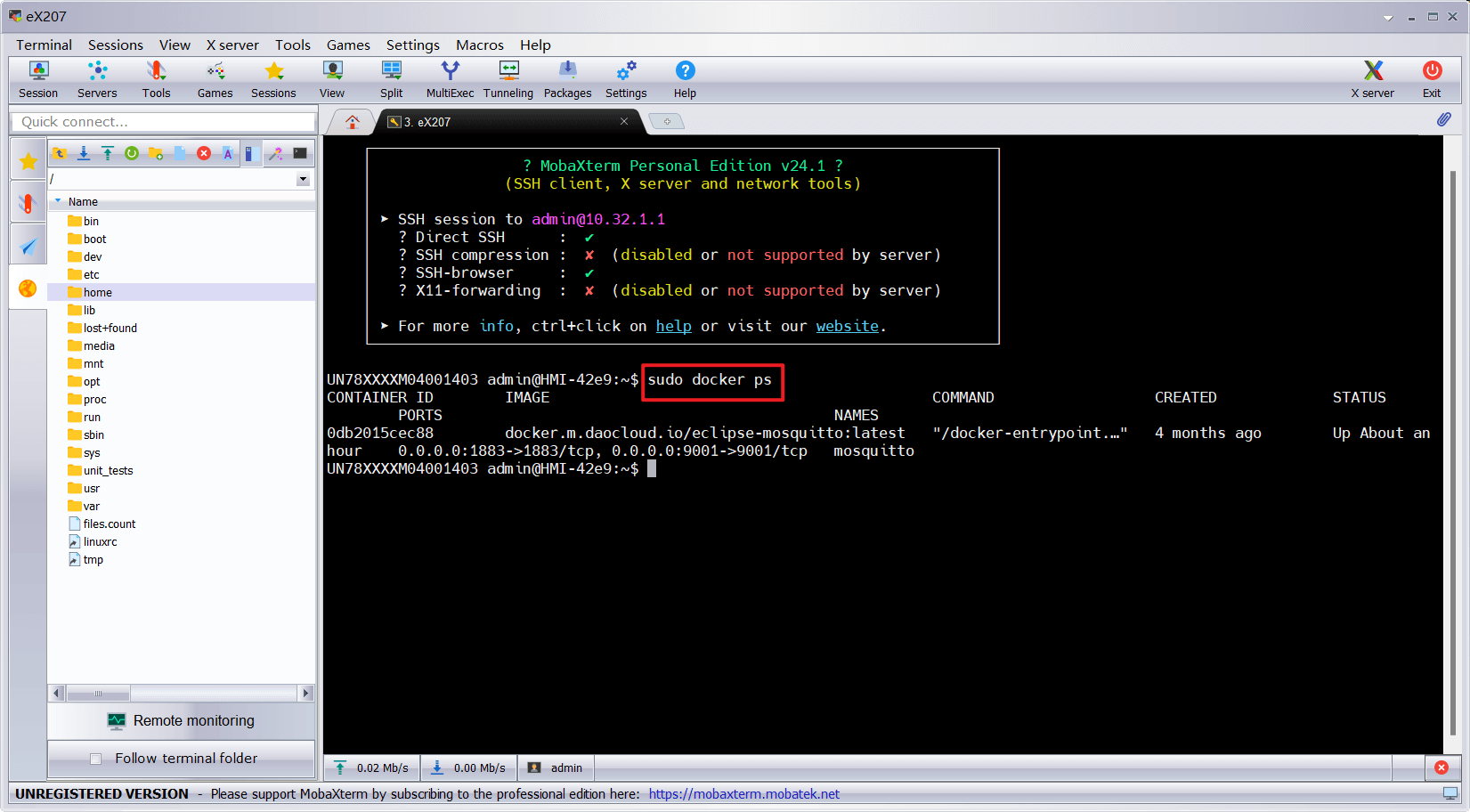

SSH查看HMI中正在运行的容器
四、FTP文件下载
物联网HMI集成FTP服务器，用户通过FTP客户端即可远程下载HMI中本地存储的数据文件，用于历史数据的分析。
客户实例
客户：湖北某系统集成商
（1）项目需求
通过Modbus RTU协议采集现场PLC、电表、DTU等设备数据，然后通过MQTT上传到企业自己的云平台。
（2）痛点问题
①现场无法部署有线网络，只能通过4G网络上传数据；
②支持MQTT、HTTP协议；
③支持断点续传。
（3）最终方案
由于用户的实际点数不多，为用户推荐eSMART10+4G路由器的高性价比4G套装，即采集了现场设备数据，又通过MQTT以及断点续传功能，将数据上传到云平台。

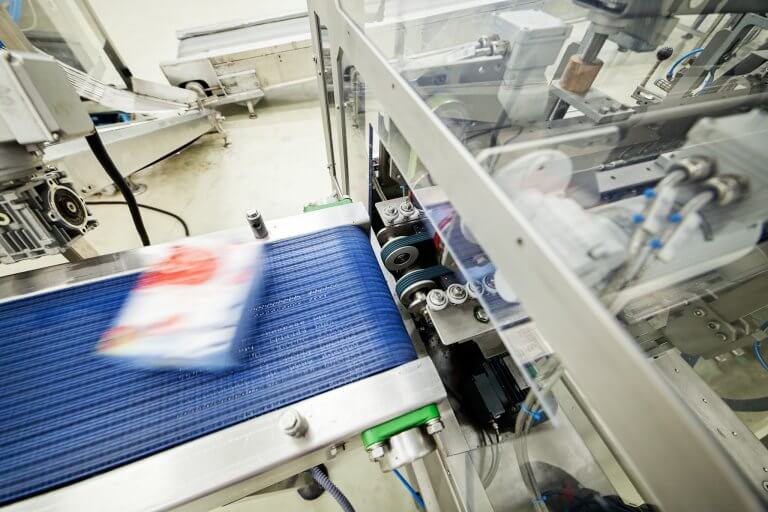

客户：上海某食品制造企业
（1）项目需求
采集现场西门子、AB、三菱等PLC数据，支持HMI画面的远程访问，以及HMI程序的远程更新。
（2）痛点问题
①现场PLC类型多，需要HMI设备支持多种通讯协议；
②HMI可视化界面的远程监控；
③远程更新HMI程序。
（3）最终方案
采用高性能的eX707M+4G路由器的高性能4G套装。eX707M支持西门子、AB、三菱、欧姆龙、施耐德、GE、基恩士、力士乐等主流PLC协议，轻松采集现场多种类型PLC设备数据。此外，基于套装中集成的VPN功能，以及eX707M设备内部集成的Web Server，用户通过微软Edge浏览器即可异地访问HMI的可视化界面，并且通过eX707M配套的JMobile Studio软件完成eX707M程序的更新。
