宏集多接口数采套装

助力企业产线数字化转型

Solution Background

方案背景

随着工业4.0的快速推进和物联网技术的飞速发展,越来越多的企业开始推动内部的数字化改造,对产线设备进行智能化升级,实现设备的联网互通,消除数据孤岛,最终对产线数据进行高阶计算和分析,优化产线生产。然而,工业现场中存在大量不同接口的设备,比如网口、串口、CAN口、IO口等,无法统一成以太网与现有控制系统进行集成。处于成本考虑,不可能全部淘汰这些设备,因此,企业需要使用多接口数采方案,将不同类型接口的数据转成以太网数据,实现和用户系统的交互。

Pain point resolution

痛点解决

适配现场99%的数据采集、可视化和设备控制需求。

旨在解决现场数据采集遇到的“硬件接口数量和类型多”、“设备协议类型多”、“设备数据点数多”、“边缘计算实施难”等痛点问题,100%帮助用户提高数据采集实施效率,减少客户成本。

Solution Architecture

方案架构

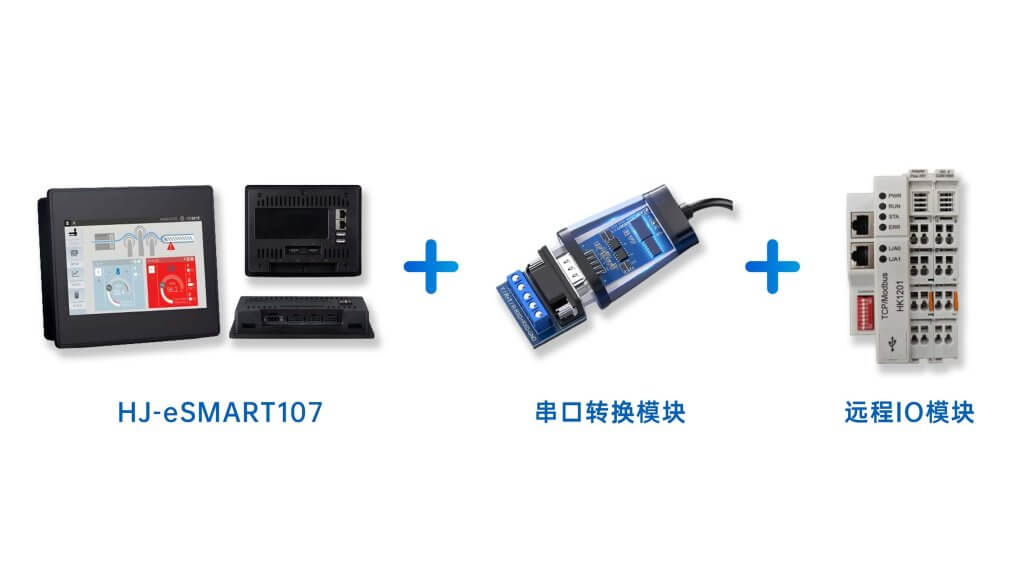

宏集多接口数采套装由物联网工控屏HJ-eSMART107和附加模块组成:

·HJ-eSMART107是整个套装的核心单元,负责数据的采集、可视化和分析,以及设备的逻辑控制

·附加模块包含串口转换模块远程IO模块,负责提供额外的串口数字量/模拟量信号传输通道

套装架构如下图所示:

Core Product

核心产品

物联网工控屏HJ-eSMART107

宏集eSMART107是宏集入门系列HMI中一款具有更高级功能的工业HMI。它具备双核CPU、2个以太网端口、2个CAN端口、4个串口以及2个USB端口。
Mobile独特的连接能力允许宏集eSMARTO7M与与OPC UA、Modbus、MQTT等设备进行数据交互。

Solution Advantages

方案优势

丰富的硬件接口和通讯协议驱动,完成现场数据的采集,最终通过以太网与用户系统进行集成,实现企业的全局连接,加快数字化改造进程。

海量标签

支持1万点数据标签,满足大多数情况下的数采点数要求。

丰富接口

提供多达2个网口、6个串口(2个485/422、2个232、2个232/485/422)、2个CAN2.0b接口,轻松物理连接现场的网口/串口/CAN口设备。

海量协议

支持Modbus、CAN、J1939、OPC UA、TCP、UDP、BACnet,以及西门子、AB、三菱、施耐德、欧姆龙、GE、基恩士等PLC协议,与现场的智能电表、触摸屏、网关、PLC、SCADA、DCS等设备建立数据通讯。

PLC-HMI一体机

支持Profinet、EtherCAT、EtherNet/IP、CANopen、Modbus TCP/RTU等工业现场总线,编写CODESYS PLC程序,与现场的伺服驱动、远程IO模块等设备进行总线通讯,实现设备控制。

高效可视化

提供2000+可视化控件,设计制作直观、精美的可视化界面,实现人机交互。

计算分析

支持JavaScript高级编程语言,基于产线基础数据,实现设备OEE、设备稼动率、停机时间/次数、停机损失等高阶数据的计算和分析。

灵活组合

提供丰富的远程IO模块类型,自由搭配组合,采集/输出数字量和模拟量信号。

数据交互

提供MQTT和SQL数据库接口,与用户的MES/ERP系统、云平台、物联网平台、企业数据库进行交互,实现OT和IT的融和。

Application Industries

应用行业

Application Cases

落地应用案例

设备控制应用案例

需求:

  • 需要一个PLC-HMI一体机,3个485接口,8个DI(PNP),8个DO(PNP),编写PLC程序控制设备。

选型:

  • HJ-eSMART107(带CODESYS V3 Runtime授权)、1个485串口转换模块、1个HJ-1201(Modbus TCP耦合器)、1个HJ-1018(8通道PNP型DI模块)、1个HJ-2018(8通道PNP型DO模块)。

说明:

  • 该客户使用CODESYS组态软件编写PLC程序下载到宏集eSMART107工控屏中,通过工控屏的485串口和远程IO模块连接现场仪器仪表,实现数据采集和输出,以及阀门、继电器的控制。此外,该客户使用工控屏配套组态软件JMobile Studio设计可视化界面,展示开关状态等关键数据。

数据库调研应用案例

需求:

  • 采集现场西门子S7-200和S7-400系列PLC、多个计数器设备数据,并将数据存储到中央服务器中的SQL Server数据库中,服务器中的可视化平台对数据库中的数据进行调用,完成数据展示。

选型:

  • 由于客户现场PLC和计数器预留的通信接口大都是485串口,部分设备会用到网口,所以给客户的最终选型是1个HJ-eSMART107(带SQL数据库授权)和2个485串口转换模块。

说明:

  • 该客户使用工控屏配套组态软件JMobile Studio完成协议驱动、数据标签以及SQL Server数据库连接和增删改查的参数配置,完成数据的存储。

人机交互应用案例

需求:

  • PLC-HMI一体机,12个DI(PNP),2个AI(0~20mA/4~20mA),2个AO(0~20mA/4~20mA),2个PT100,编写PLC程序。

选型:

  • 1个HJ-eSMART107(带CODESYS V3 Runtime授权)、1个HJ-1201(Modbus TCP耦合器)、1个HJ-1116(16通道PNP型DI模块)、1个HJ-3114(4通道AI模块)、1个HJ-4114(4通道AO模块)、1个HJ-3072(2通道PT100模块)。

说明:

  • 该客户使用CODESYS组态软件编写PLC程序下载到宏集eSMART107工控屏中,使用远程IO模块连接现场仪器仪表,完成数据的采集和输出。此外,通过工控屏配套组态软件JMobile Studio编辑可视化界面,展示现场仪表的关键数据,用于人机交互。

定制智能化生产策略
推动企业数字化转型

宏集解决方案 行业领先技术
