风电叶片运输监测解决方案

通过数据记录仪,记录叶片在运输途中的振动和冲击,并分析数据评估叶片的完整性,从而改善运输方式,减少振动或冲击,确保叶片安全到达目的地,并为叶片的验收和责任认定提供可追溯性数据。

风电叶片行业背景

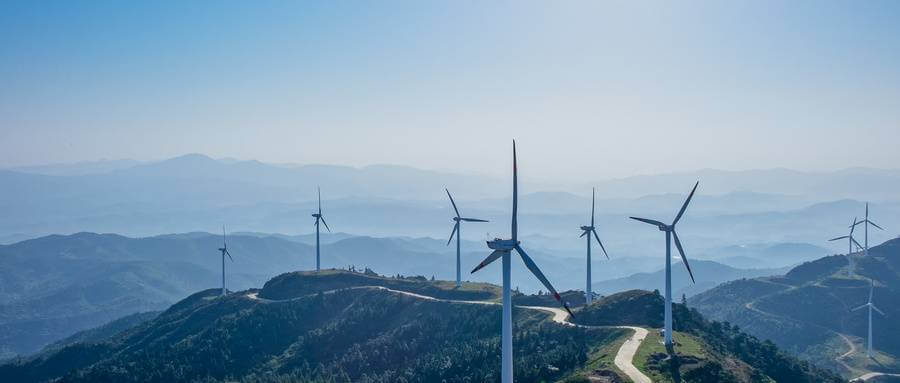

风电叶片行业的现代化发展可追溯至20世纪初期,最早的风力涡轮机为水泵提供动力而非发电,随着人类对电力需求的增加,人们开始研究将风力用于发电,到20世纪初期,风力发电成为了可再生能源的新选择。在过去几十年中,随着技术的发展和市场需求的增加,风电叶片的尺寸不断的增大,从几十米到一百多米,因为更大的叶片可以捕捉到更多风能,从而提高发电效率和产能。

风电叶片运输挑战

风电叶片尺寸的增大带来了更多挑战。在运输方面,风能资源丰富的地区都比较偏远,道路情况恶劣,叶片在运输过程中可能会由于路面颠簸造成不可逆损伤,这就要求规划最优运输路线,最大程度避免叶片在运输中由于路况不佳或保护不当给叶片带来损坏。然而,如何评估风电叶片运输方案是否安全可行?叶片到目的地后,又如何评估叶片是否安全可用

新能源

叶片运输监测要点

  • 温度和湿度:在运输中,高温或过度潮湿可能对叶片材料造成损害,因此需要对叶片的温湿度进行监测。

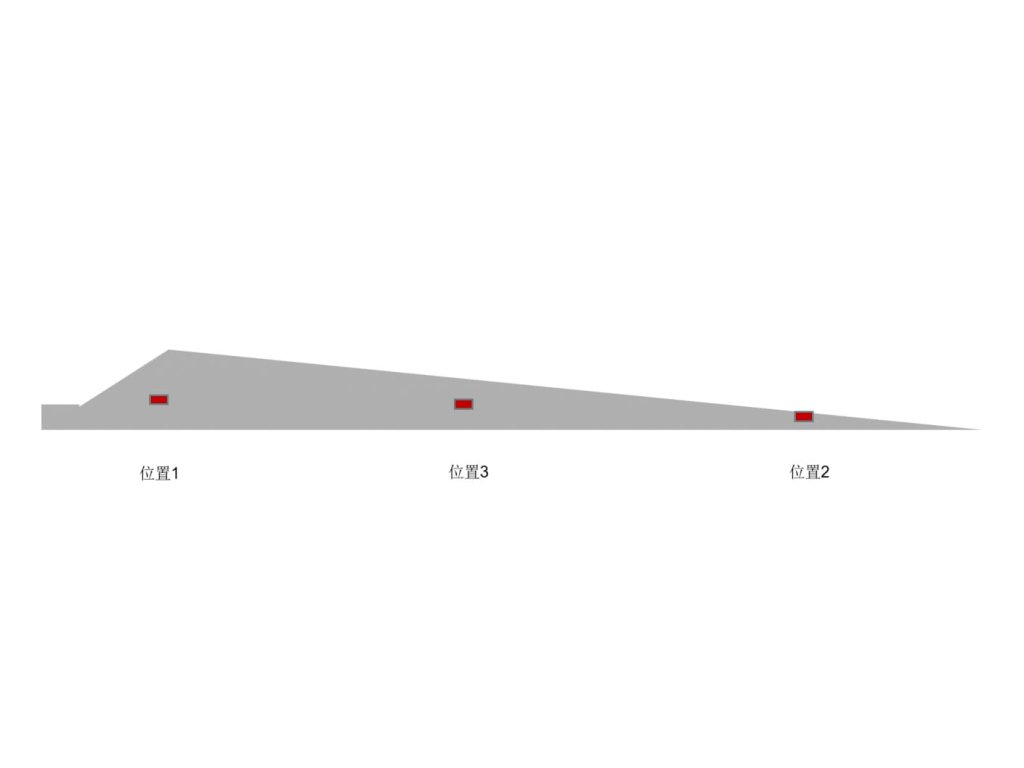

  • 振动冲击监测:叶片输运过程中,叶片底部和叶片尖端会受到不同的振动冲击强度。尤其对于较长叶片的运输,需要对叶片三个位置进行冲击监测。如左图所示,分别是:①叶片最大弦长线附近;②叶片尖端;③位置1和位置2中间位置。
  • 阈值设置:针对运输的货物及其对冲击和振动的敏感性可设置不同的阈值条件,从而针对性的进行监测。风机叶片敏感性高,可设置较低的阈值,如2g,监测到更轻微的冲击和振动。检测频率25 Hz到1,600 Hz可调,可设置为400Hz,满足陆运监测需求。
HK-MSR165专业微型振动冲击记录仪

精准、无线、小巧、超长待机,MSR165是市场上最畅销的振动和冲击数据记录仪之一!高性能三轴加速度传感器集成到一个微型设备中,精确记录运输过程中所有时间点内的振动变化情况,以便责任认定和运输方案优化

高精确度和内存

HK-MSR165采样率高达1600/s,最高精度可达±0.15g,内存可记录10000次冲击,不错过任何数据。

多模式可选

可设置振动或冲击两种监测模式:振动模式记录精密机械运输中受到的所有振动;冲击模式记录超出设定阈值的冲击事件。

专业数据分析软件

配备专业分析数据的MSR PC软件,可对受到的冲击事件进行详细分析,生成专业的冲击报告,为运输监控的要求量身定制。

广泛应用

可根据客户需求增加:温度、湿度、气压或光照传感器,灵活性更强,应用范围更广。

套装方案选择

振动和冲击监测基础套装

振动和冲击监测升级套装:

HK-MSR165kit

① MSR165主机
② 三轴加速度传感器±15g
③ 可充电电池900 mAh
④ 内存容量200万个测量值

HK-MSR165kit+

① MSR165主机
② 三轴加速度传感器±15g
③ 可选7700mAh电池
④ SD卡(内存容量十亿个测量值)

实施与效果

应用案例

HK-MSR165可广泛应用于运输和包装行业,自动化行业,铁路,科学技术,工业制造,自动化和机械制造等领域。

轨道交通

Stadler Rail通过HK-MSR165检测乘坐舒适性

医疗

费森尤斯医疗使用HK-MSR165优化机器、工件和生产

艺术

伯尔尼美术博物馆使用HK-MSR175和HK-MSR165对易碎艺术品进行运输监测

机械设备

Muller Martini借助HK-MSR165寻找传感器故障原因

物流运输

Uroviva Services使用HK-MSR165用于高度敏感医疗设备的运输监控

航空航天

NASA使用HK-MSR165监测太空飞船发射过程中的冲击监测

HK-MSR175系列专业微型冲击记录仪

无论是验收追责、及早发现损坏还是优化包装,MSR175冲击记录仪都能准确记录关键的运输事件例如:冲击、颠簸、温度、压力或湿度波动,提供客观的测量数据。

集成传感器

HK-MSR175设备中集成2个数字三轴加速度传感器(±15g和±200g),以高达6400/s的测量频率记录冲击。

超大存储量

记录仪内存可存储超过200万个测量值,足以承受1000多次冲击。

防篡改

配备GPS/GNSS(全球导航卫星系统)接收器,无缝捕捉潜在的破坏性冲击事件并记录事件发生的地理位置,为确定损坏时的责任及保险索赔提供数据。

专业分析软件

HK-MSR175软件包中的软件可方便地配置冲击记录仪,MSR ReportGenerator可自动生成报告,MSR ShockViewer可详细分析冲击事件。

广泛应用

可根据客户需求增加温度、湿度、气压或光线传感器,灵活性更强,应用范围更广。

套装方案选择

冲击监测基础套装

冲击监测升级套装

HK-MSR175kit

① MSR175主机
② 三轴加速度传感器±15g
③ 三轴加速度传感器±200g
④ 温度传感器
⑤ 可充电电池230 mAh

MSR 175 B54

HK-MSR175kit+

① MSR175主机
② 三轴加速度传感器±15g
③ 三轴加速度传感器±200g
④ 温度传感器
⑤ 可更换电池7700 mAh

冲击监测带GPS定位套装

MSR175plus-GPS

HK-MSR175pluskit

① MSR175主机 ② 三轴加速度传感器±15g
③ 三轴加速度传感器±200g
④ 温度传感器 ⑤ 湿度传感器
⑥ 气压传感器 ⑦ 光照传感器
⑧ 可更换电池2400 mAh
⑨ GSP定位

实施与效果

应用案例

ABB

罗氏

西门子

Empa

SCOTT

ASPION G-Log系列经济型冲击记录仪

坚固,耐用且经济高效的冲击记录仪ASPION G-Log可以完整记录货物和商品运输过程中的振动、冲击和温度数据。

完全合规

ASPION G-Log系列冲击记录仪符合欧洲运输标准IEC 60721-3-2,专为敏感货物和商品的运输监测而开发。

集成传感器

内置三轴加速度传感器,可记录高达±24g的振动,以及温湿度数据。

高性价比

G-Log系列具有较长的电池寿命和较高的质量保障,可用于一次性使用,亦可选择可更换电池型号,重复利用性价比更高。

操作简单便捷

操作简单,一键配置完成,可通过PC、手机NFC或蓝牙读取数据,方便快捷读取和操作所采集的数据。

用户友好

用户友好的软件,支持多国语言,根据电脑语言自动切换软件语言。

套装方案选择

基础套装

升级套装

ASPION G-log kit

① ±24g冲击加速度传感器
② 温度传感器
③ 286个冲击事件
④ 使用NFC进行无线数据传输
⑤ 可选IP67防护等级

ASPION G-log2 kit+

① ±24g冲击加速度传感器
② 温度传感器+湿度传感器
③ 950个冲击事件
④ 使用NFC/蓝牙进行无线数据传输
⑤ 可选IP67防护等级
⑥ 电池可更换

实施与效果

应用案例

西门子能源全球有限公司

使用ASPION G-Log 2来监控断路器的全球运输,根据根据 IEC 60721-3-2 Ed 选择运输等级 2M4 至 2M6,快速识别是否符合标准。

德国联邦国防军

使用ASPION G-Log监控高灵敏度NH90武器在全球范围的运输,记录作用在待运输飞机上的重力,以检测任何可能超出限制的情况,实现精确维护,使飞机尽快最好飞行准备。

TRENCH

使用ASPION G-Log记录互感器运输过程中的关键时间,评估机器运输中的受损情况。

PME

在海运层压机机械时,使用ASPION G-Log 2作为安全运输的证明,多用于欧洲到美国的长途运输路线上。

Tive无线实时状态追踪解决方案

Tive Solo 5G记录仪可追踪和传输叶片运输中的位置、温度、湿度、冲击强度,并通过蜂窝网络或WIFI向Tive云平台及时更新运输状态。

实时跟踪

无需安装集线器或网关,使用蜂窝网络/WiFi实现最便捷的实时传输,提供便捷的可见性方案

电池寿命长

创新的硬件设计和云计算集成,提供使用可长期使用的5G跟踪器

最后一公里

Tive 5G可用作一次性跟踪器,非常适合最后一公里交付。

应用案例

TJX

泰勒农场

戴森

DSV

德铁信可

布拉加鲜蔬

波洛莱物流
