连接不同类型的数据源
传感器、智能电表、PLC和SCADA等设备与系统，需要通过适配协议接入，形成后续存储与分析的数据基础。
GRADATA · 工业数据采集与可视化Gradata 工业BI系统从现场数据采集
Gradata 工业BI系统从现场数据采集
到分析与可视化
通过NeXus网关连接现场设备，将工业数据存储至数据库，再由Grafana完成分析与展示。兼顾项目落地效率与可视化效果，构建适合工业场景的数据驾驶舱。
工业设备接入OPC UA / Modbus TCP
数据库存储InfluxDB / 按需适配
处理与分析过滤 / 组合 / 计算
可视化展示Grafana / 丰富数据展示控件
01 / 方案背景工业数据需要采集，
工业数据需要采集，
也需要被理解和使用
工业现场对数据采集、分析与可视化的需求持续提升。除了把数据采上来，企业还需要清晰的驾驶舱界面，并希望缩短界面开发与配置的过程。
从原始数据得到分析结果
产线周产量、故障时间等统计需求，需要将采集数据进一步过滤、组合与计算。
兼顾展示效果与开发效率
传统工业组态界面的制作耗时费力。Gradata结合可视化控件与分析功能，支持工业数据驾驶舱的搭建。
02 / 方案架构Gradata是什么，
Gradata是什么，
数据如何流转？

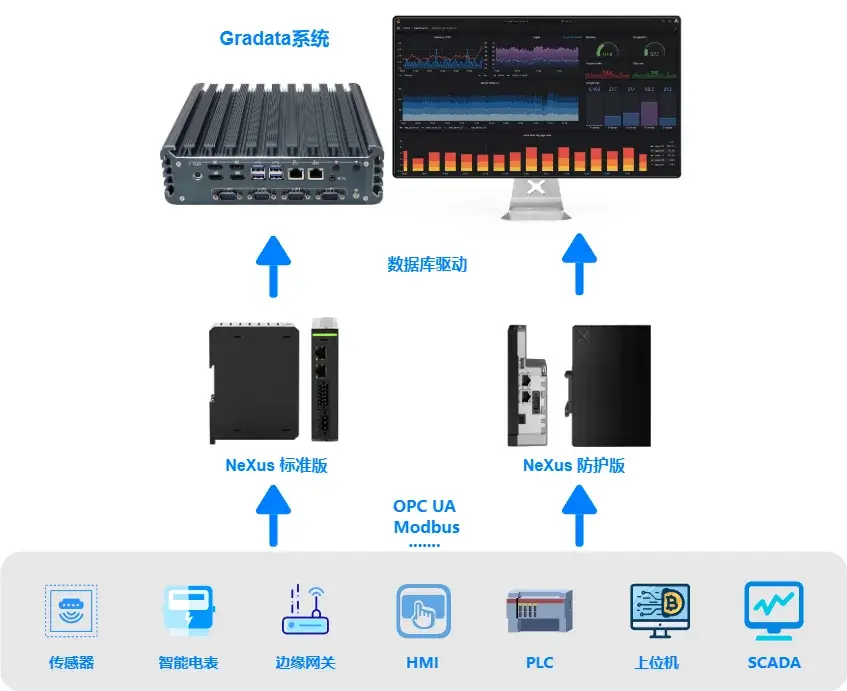

Gradata是一套面向工业场景的数据采集、存储、分析与可视化解决方案，由NeXus网关和部署在宏集高性能工控机上的Gradata系统组成。
NeXus采集现场数据并写入数据库；Grafana调用数据库中的数据，结合高阶可视化控件与内置分析功能，完成数据展示和分析。
01
现场设备
传感器 / 智能电表
PLC / SCADA
02
NeXus网关
OPC UA
Modbus TCP
03
数据存储
InfluxDB
或按需适配数据库
04
处理与分析
过滤 / 组合 / 计算
定制Flux语句
05
Grafana展示
图表 / 驾驶舱
PC / 手机 / 平板
NeXus：现场数据采集
通过OPC UA和Modbus TCP协议采集传感器、智能电表、PLC及SCADA等现场数据，并写入Gradata系统数据库。
Gradata：存储、分析与展示
在工控机上部署InfluxDB数据库与Grafana可视化软件；根据项目需要，也可适配MySQL、SQL Server等数据库。
Flux用于InfluxDB相关数据处理；更换数据库时，需要相应适配查询与分析方式。具体设备接入条件按项目确认。
查看方案架构图
03 / 核心能力
从采集到查看，覆盖工业数据处理环节
围绕设备数据、分析需求和使用终端，配置相应的功能与界面。
多类型设备数据采集
支持OPC UA和Modbus TCP协议，对接相应的工业设备与系统，完成现场数据采集和存储。
OPC UAModbus TCP
数据处理与分析
针对InfluxDB编写定制Flux语句，实现数据过滤、组合与计算，可用于产线周产量计算、故障时间统计等任务。
Flux定制分析
高阶数据可视化

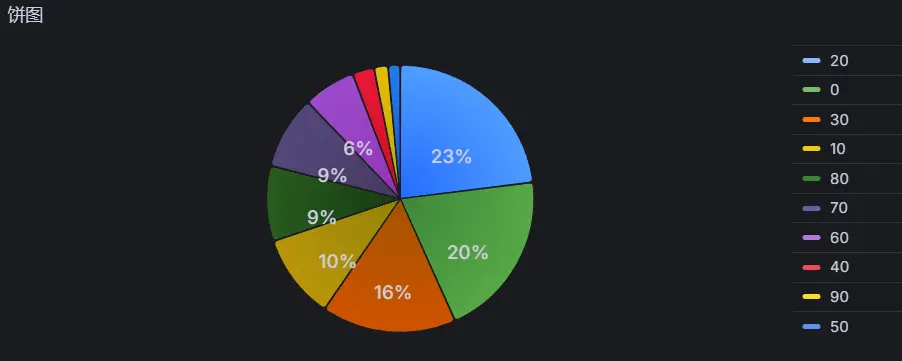

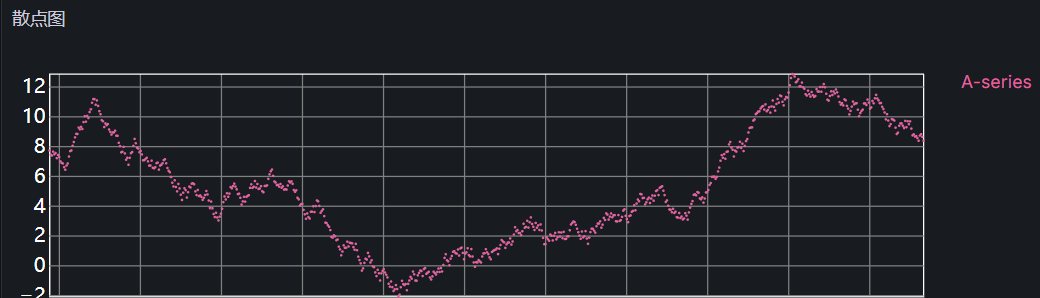

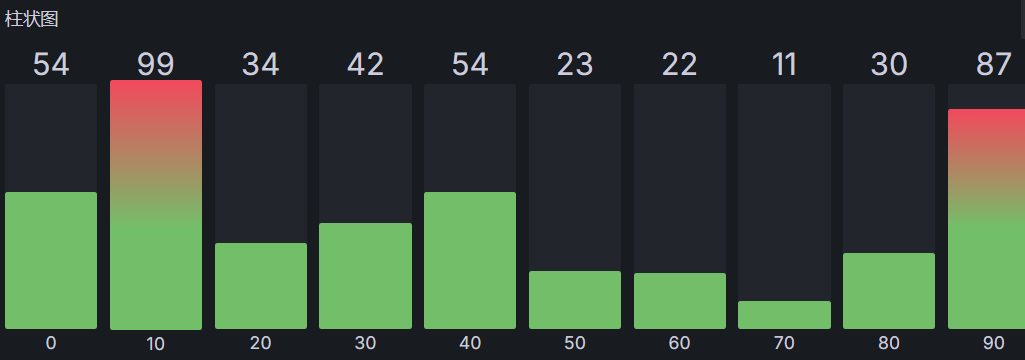

提供曲线、饼图、直方图、柱状图、仪表盘、历史状态图、甘特图、漏斗图、热点图、散点图、表格和地图等控件。
多种图表可定制界面
监控摄像头画面集成
支持接入海康威视、大华等品牌摄像头的RTSP视频流，在界面中查看现场监控画面。
RTSP视频流现场画面
多终端远程监控
支持本地显示，以及手机、平板端远程访问。用户可通过浏览器访问服务器查看监控界面。
本地显示浏览器访问
历史数据回放
支持自定义时间范围，回看特定时段的历史数据与运行状态，便于查询和分析。
时间范围历史状态
远程查看需具备终端到部署服务器的网络访问条件；视频接入需确认摄像头视频流与项目配置。
04 / 效果展示
从驾驶舱概览，到具体数据分析
查看Gradata的界面、视频、数据处理与历史回放效果。

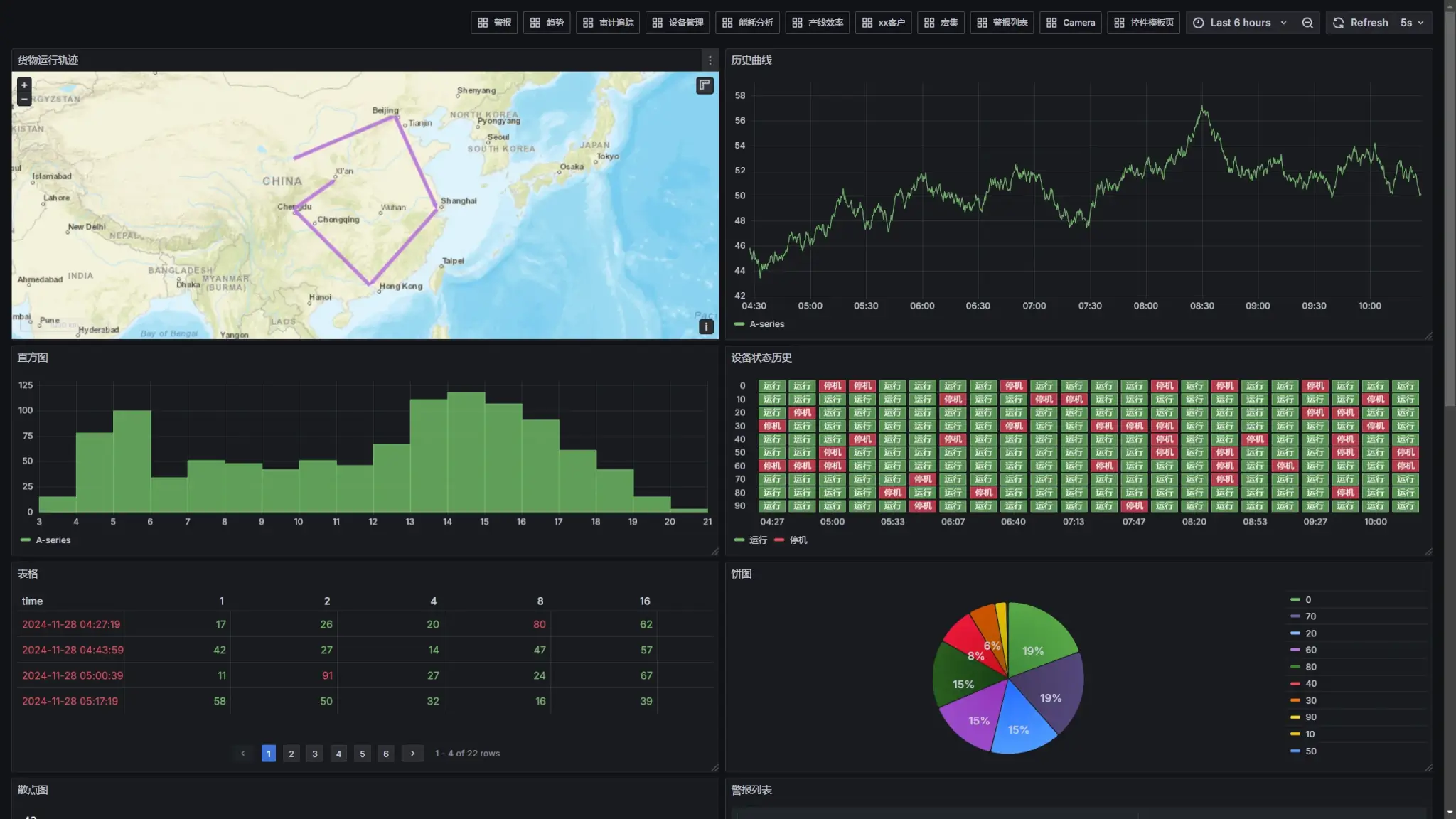

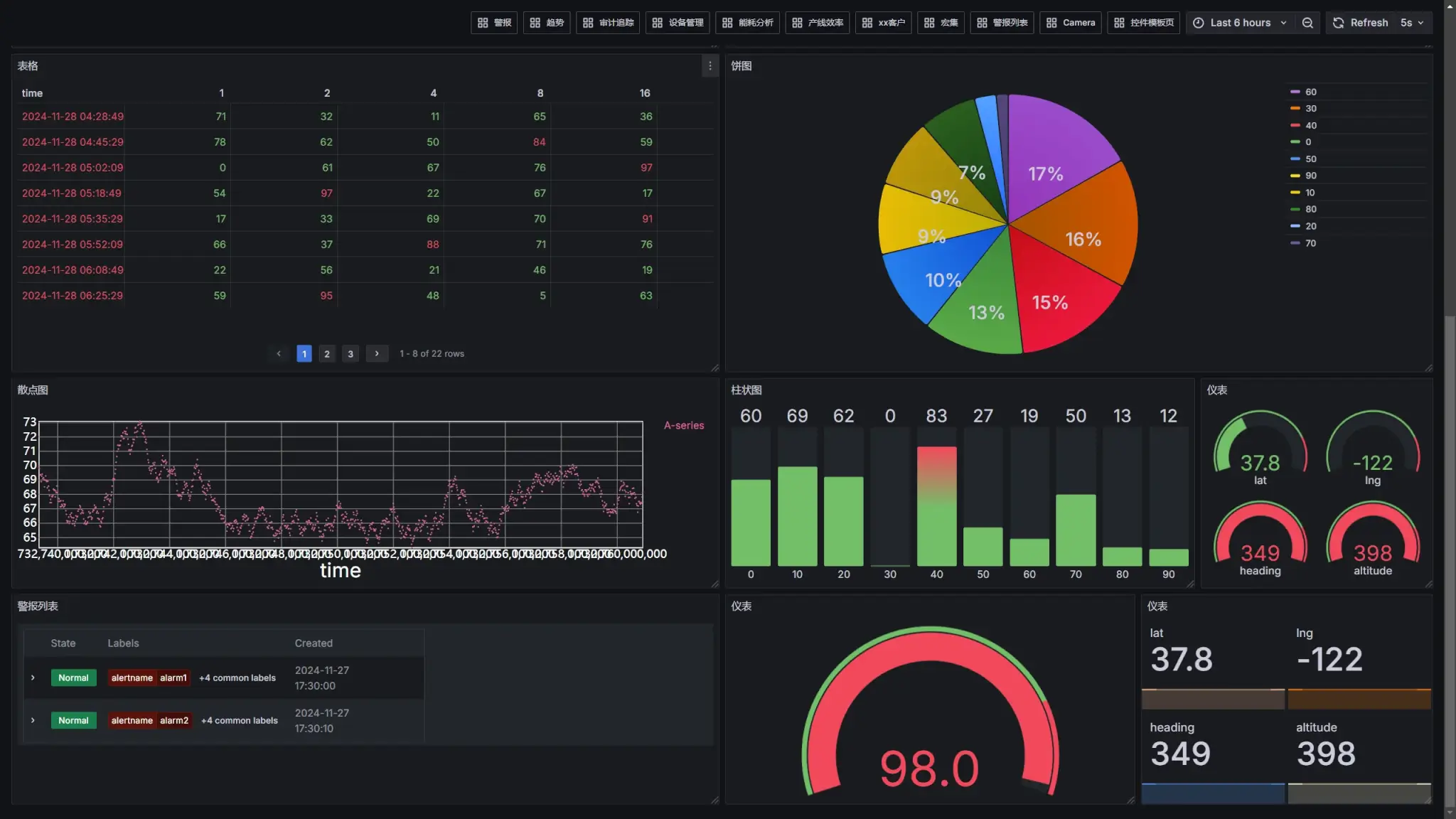

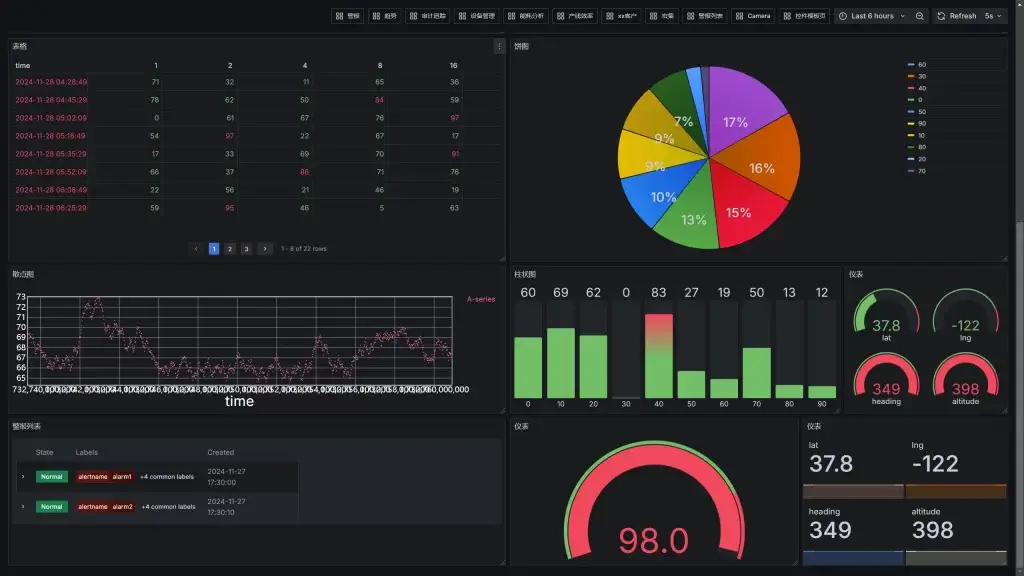

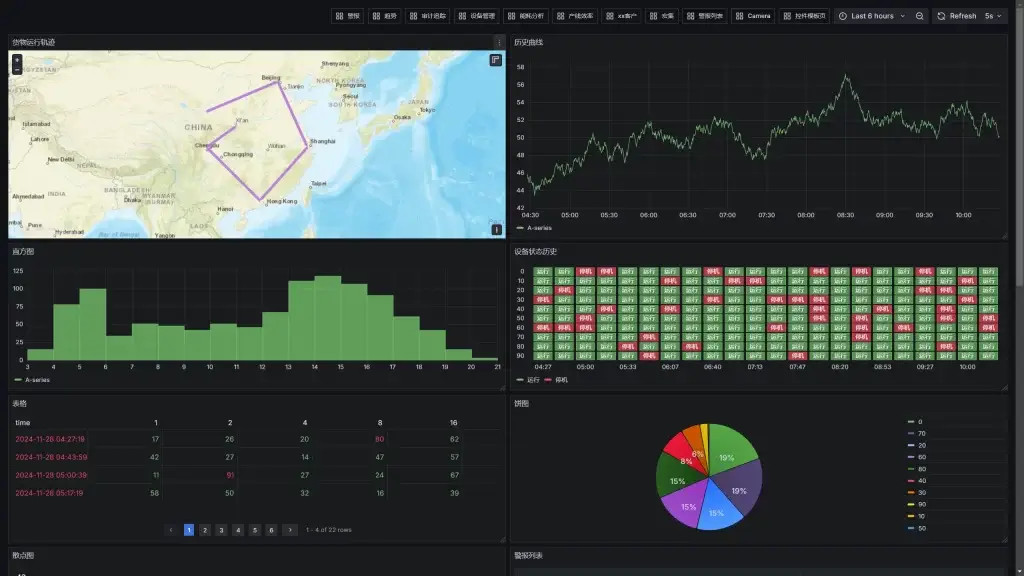

可定制化工业驾驶舱
利用不同图表与控件组合展示数据，按工业场景配置可视化界面。

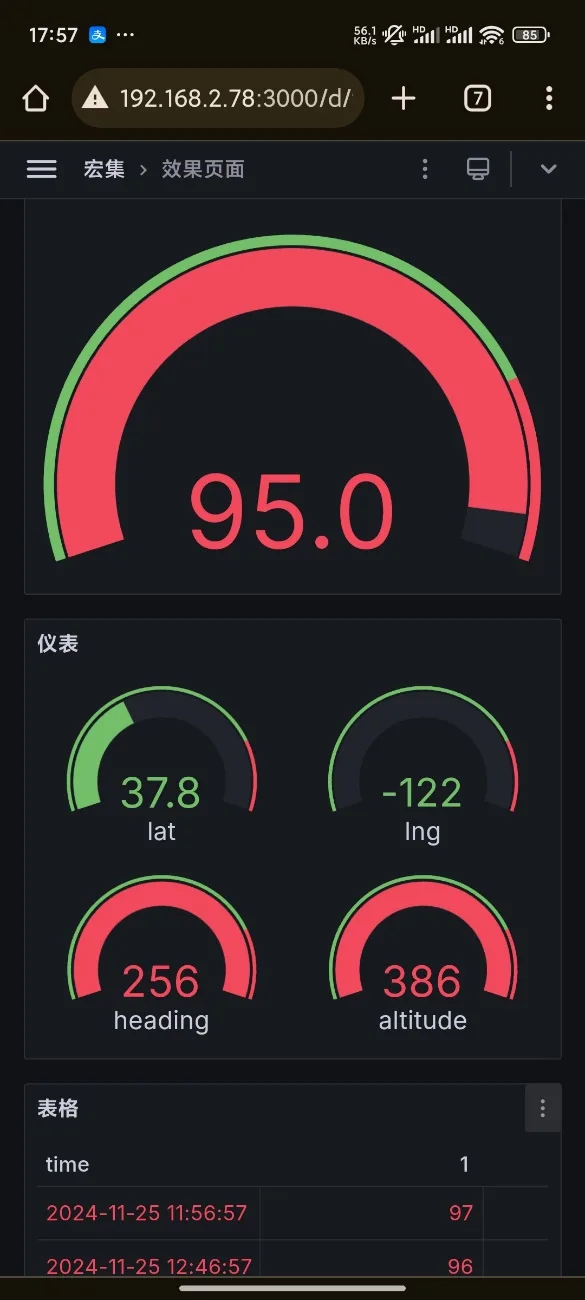

手机和平板，也能查看现场数据
支持多设备远程访问，在移动端查看仪表盘与监控画面。
远程访问需具备到服务器的网络连接与访问条件。

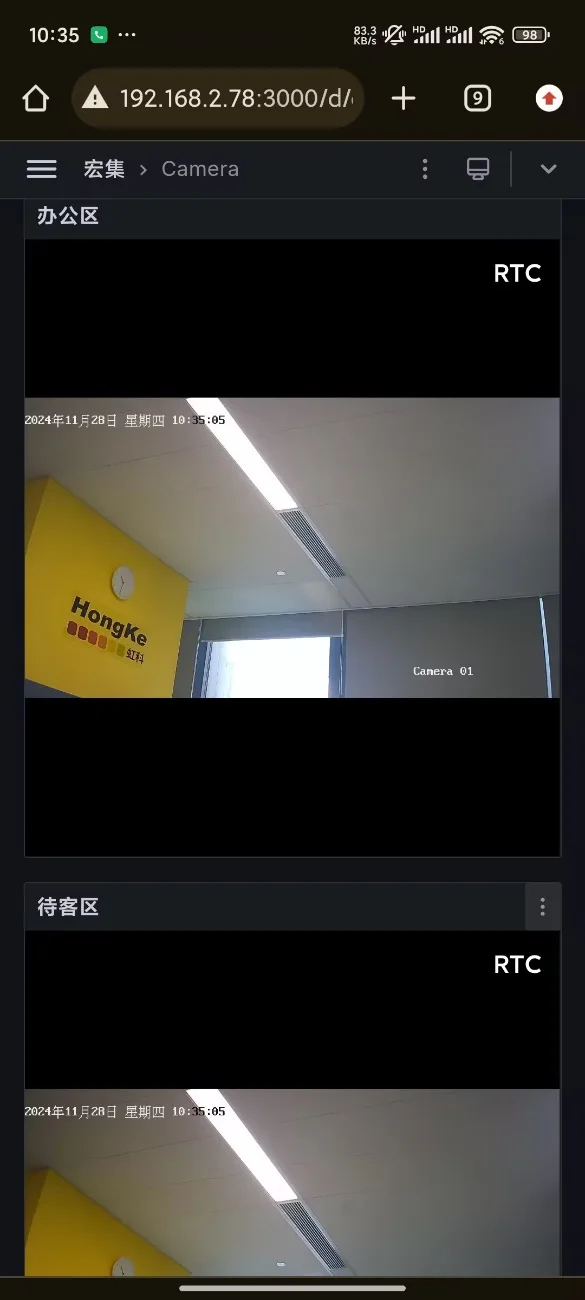

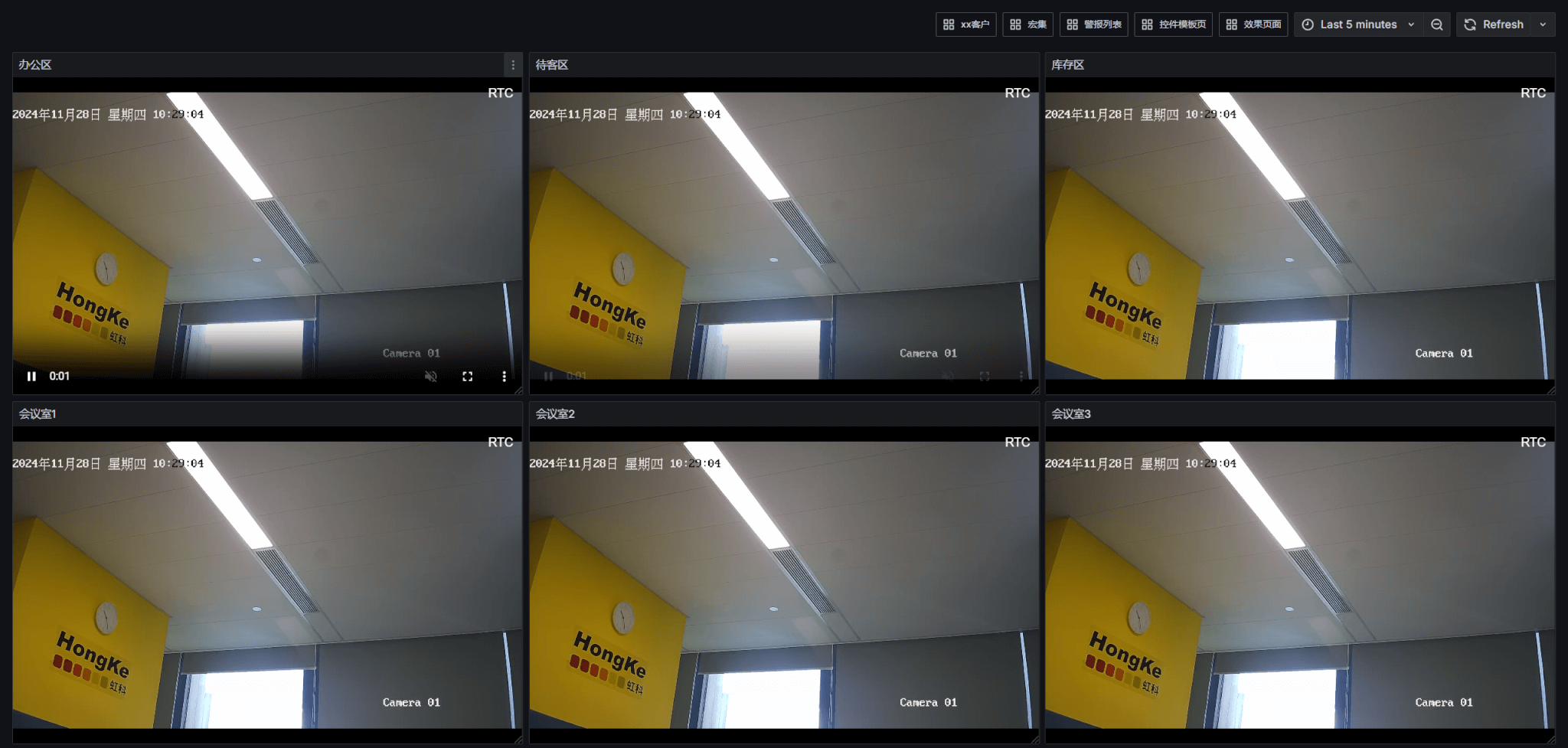

把摄像头画面集成到监控界面
接入RTSP视频流，查看现场实时画面。原页展示了多个监控画面集中呈现的效果。
支持海康威视、大华等品牌的相应视频流；具体接入方式按项目配置。

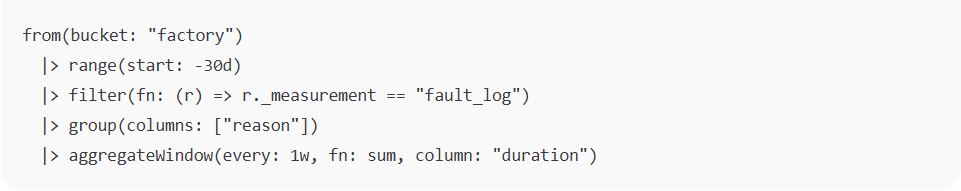

计算与统计

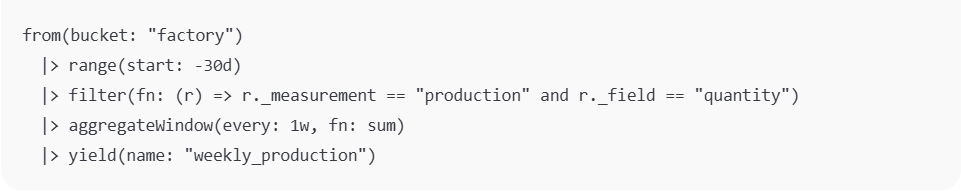

可进行产线故障时间统计、产线每周产量计算，对已采集的数据进行定制处理。
产线故障时间统计
产线每周产量计算

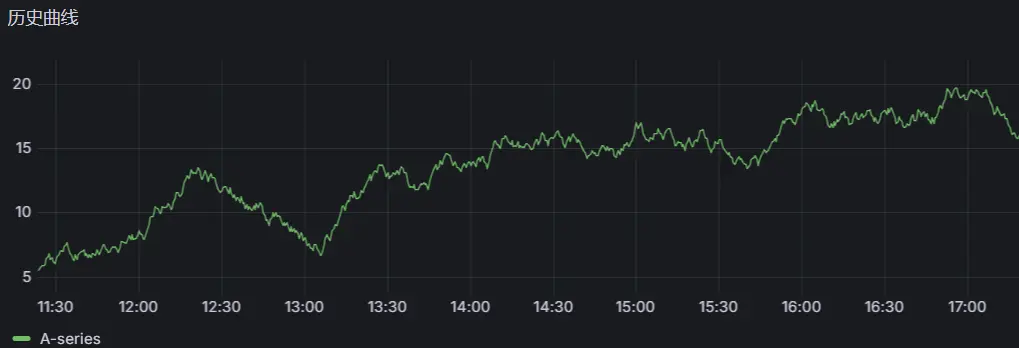

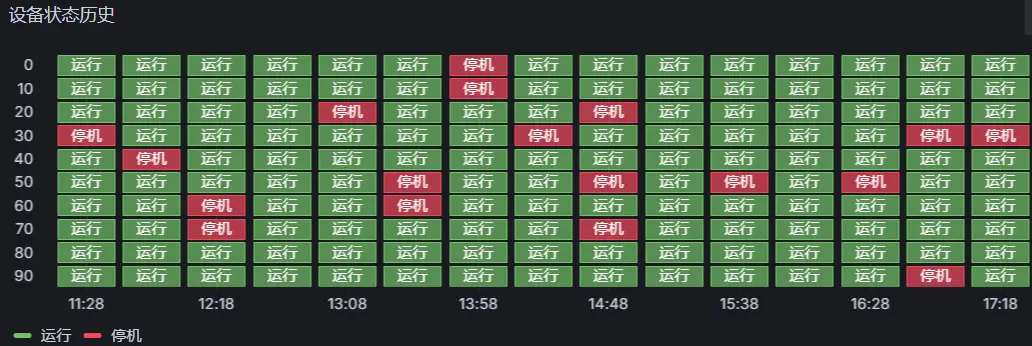

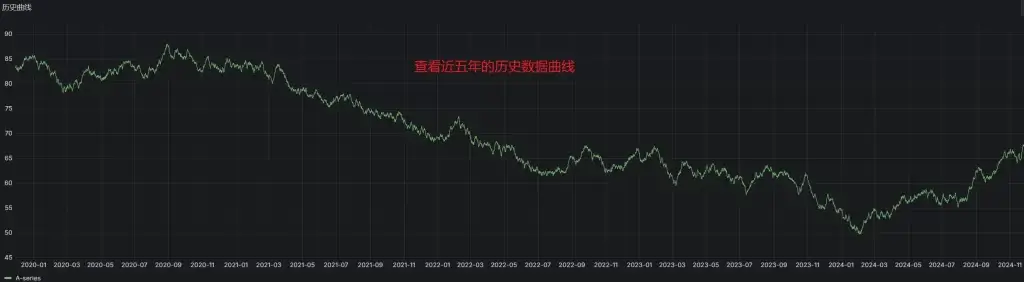

按时间范围回看历史数据
自定义查看时段，查询相应的历史趋势与运行状态。

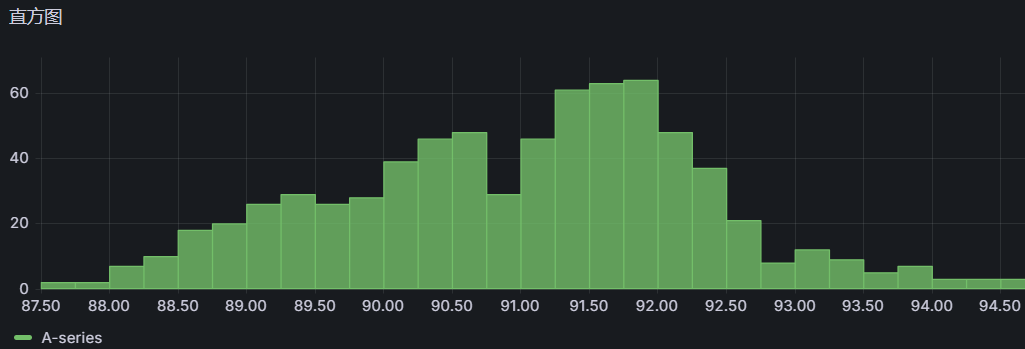

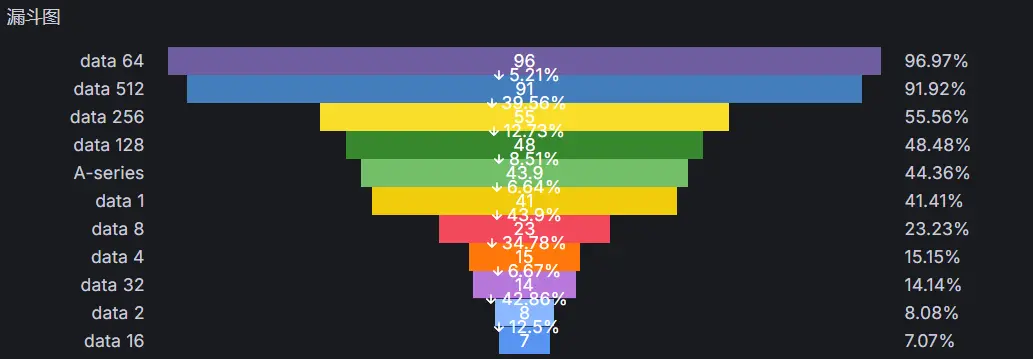

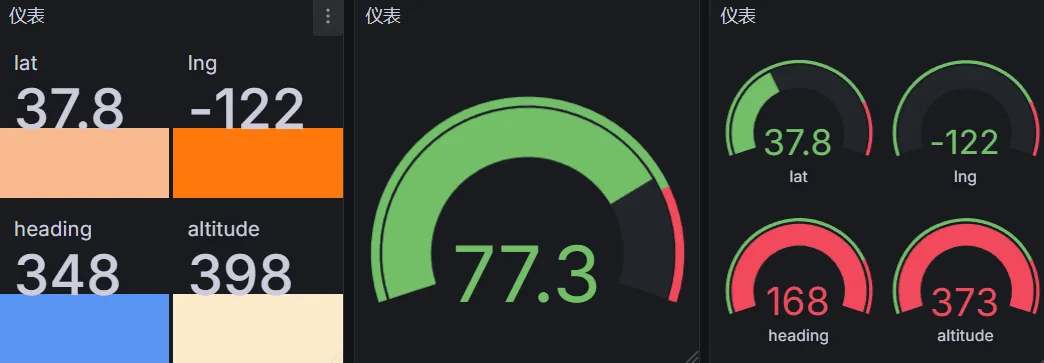

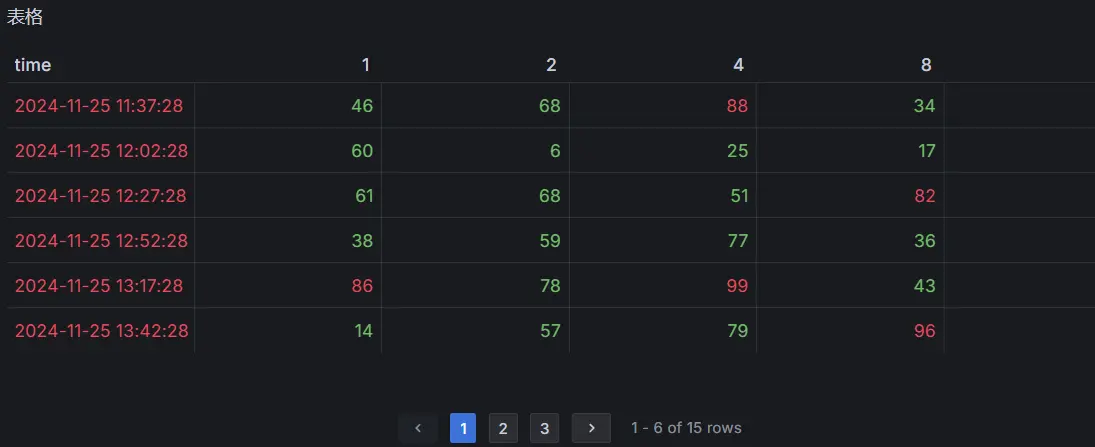

为不同数据选择合适的表达方式
通过趋势、分布、状态、地图及表格等控件，组织工业数据的展示。

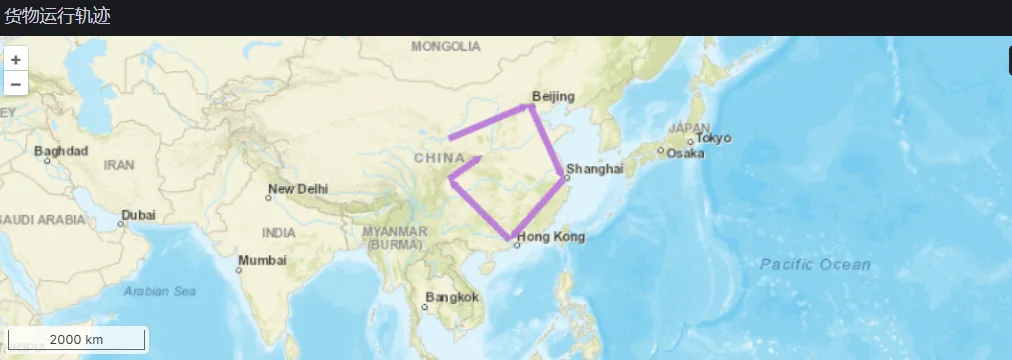

地图是可视化控件，位置数据需由项目的数据源提供。
以上图片均为功能与界面展示；图中数值不代表具体项目的承诺效果。
05 / 核心产品
NeXus工业互联网关
NeXus专注于现场数据传输，实现OT与IT的数据交互。在Gradata方案中，它承担现场设备数据采集与数据库写入的任务。
OPC UAModbus TCP多种型号可选
NeXus Basic / Plus
提供不同系统资源与接口配置。选型时结合现场设备、数据量与系统部署条件确认适合的型号。
NeXus 703 / 707M
防护版网关，采用铝合金外壳，有IECEx、ATEX、DNV等认证信息；具体认证范围和使用条件以型号资料为准。
06 / 常见问题了解Gradata的
了解Gradata的
基础配置与使用条件
从数据源、数据库到远程访问，快速了解方案的关键组成。
Gradata由哪些部分组成？
方案主要由NeXus网关与部署于宏集高性能工控机的Gradata系统组成。NeXus采集现场数据；数据库用于存储，Grafana用于分析与可视化展示。
可以连接哪些工业设备？
通过OPC UA和Modbus TCP等对应接入方式，可采集传感器、智能电表、PLC、SCADA等设备与系统的数据。实际连接前需确认设备支持的协议和数据访问条件。
是否可以使用其他数据库？
原方案采用InfluxDB，也可按需适配MySQL、SQL Server等数据库。数据库调整后，数据查询和分析方式需要相应适配。
能进行哪些数据分析？
支持过滤、组合和计算等处理。可进行产线故障时间统计和每周产量计算，具体规则可通过定制Flux语句等方式配置。
手机是否可以远程查看？
支持手机、平板等终端通过浏览器访问监控界面。终端需具备到部署服务器的网络连接与相应访问条件。
联系宏集
把你的工业数据需求告诉我们
提供现场设备、通信协议、希望分析的指标与展示需求， 便于确认Gradata方案及NeXus网关配置。
