可变16输入通道数据记录器

监测系统

  • 软件可配置或模块化输入
    – 温度传感器Pt和Ni
    – 热电偶和热敏电阻
    – 电压和电流
    – 双态事件
    – 频率和脉冲
    – 电阻
    – 具有RS485输出的传感器
  • 可存储50,0000条记录,并可自动下载到PC
  • 通过集成警报器进行警报指示,电子邮件、短信和双态输出以控制其他设备
  • PC上的数据分析软件
  • 通信接口USB、RS232、继电器、RS485(Modbus RTU),以太网(Modbus TCP、SOAP等)

Monitoring systems MS

监测系统MS--模型和选项

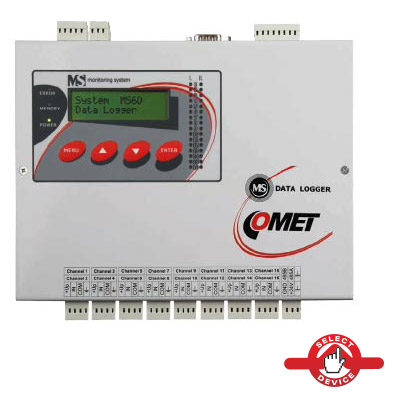

MS6D及其选项

每个监测系统包含16个软件可配置的输入

MS55D

用户可以选择安装在监测系统MS中的硬件模块。

主要差异MS6DMS55D
输入16个软件可编程输入1-16个硬件输入模块
最大测量直流电流20 mA dc5 A dc
最大测量直流电压10 V dc75 V dc
直流电压最灵敏的测量范围18 mV dc100 mV dc
最大测量交流电流5 A dc
最大测量交流电压50 V ac
频率测量输入0 至 5 kHz
脉冲计数输入

MS6-Rack - 用于安装在19英寸机架上

MS6R - 在办公桌上使用

记录

记录的值被存储到非易失性电子存储器中。

各种数据记录选项

除了具有恒定间隔的连续记录模式外,还可以享受其他各种选项。您可以只在某些条件有效的情况下用自己的时间间隔记录数据,这可能取决于测量值、时间或用户直接干预。例如,您可以通过一个外部联系来控制记录,或者可以在报警条件下设置更快的采样模式。

电源故障

在电源故障的情况下,备份的数据记录器将继续进行测量。记录的数据包含断电的日期和时间。如果数据记录器连接到GSM调制解调器,操作员会立即意识到困难。

报警和通信接口

测量和记录系统MS已被开发出来,以满足所有报警可能性的要求。16个通道中的每一个都提供了滞后设置、延迟和最多四个条件来激活报警。报警可以以声音(蜂鸣器)和视觉信号(LED 1-32)的形式出现。对于每个报警,您可以指定要执行的动作。

通过以下方式发出警报:

» 外部警报器或灯光
» 电子邮件
» 通过连接发送短信
GPRS调制解调器或路由器
» 电话拨号器

继电器接通

监测系统MS根据报警状态激活选定的继电器(集成继电器ALARM OUT或外部继电器模块)。您可以根据出现的情况组合多达16个开关外部继电器。这些条件之一可以通过短信控制。

通过GSM调制解调器、GPRS/EDGE路由器进行通信

调制解调器可用于建立监控系统MS,读取记录的数据,读取当前值,并通过SMS消息进行通信。所提供的调制解调器经过了彻底的测试,以确保最大的可靠性。

通过SMS短信发出警报

所有的数据记录器都配备了RS232接口。GSM调制解调器(GPRS路由器)
可以连接到该端口,用于传输报警短信。最多可以设置四个电话号码。使用文本信息也可以读取当前值。

电子邮件

由于有了以太网接口,您可以扩大测量系统MS的通信可能性。然后报警邮件会直接发送到您的邮箱。
您也可以通过网络浏览器读取当前数据。

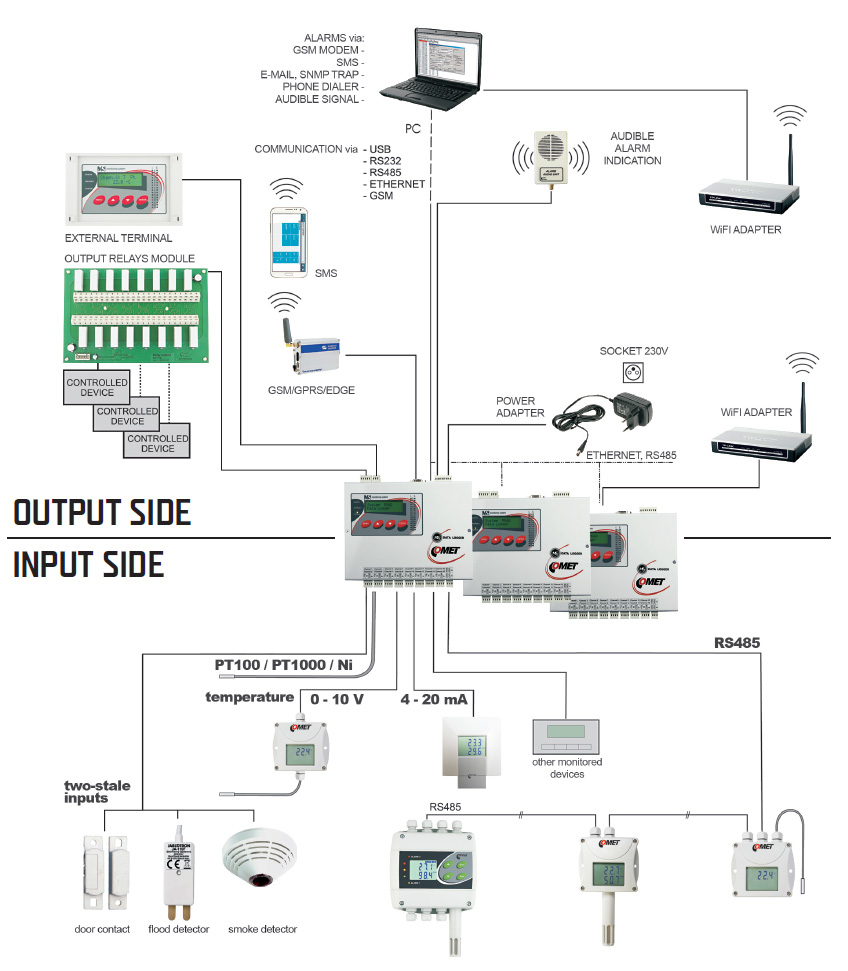

通用连接选项

监测系统MS可被配置为几乎任何所需的测量应用。传感器可以以星形连接或串行方式连接到数据记录器。两者的结合也是可能的。监测系统MS的特点是具有广泛的通信接口,如RS232、RS485、USB、以太网和GSM或GPRS调制解调器。由于有Wi-Fi路由器,几个测量系统MS可以无线连接到网络。

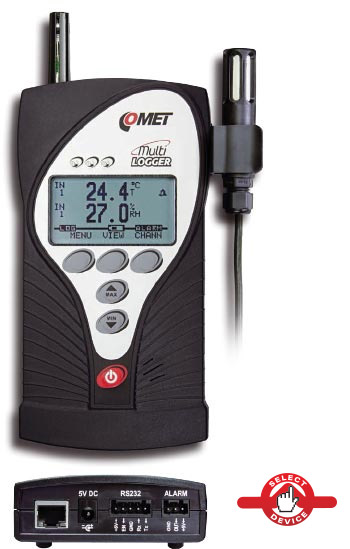

带以太网接口的电池供电16输入通道数据记录器

多功能记录仪

  • 多达6个用于测量和记录的硬件输入,16个虚拟通道
    – 温度
    – 湿度
    – 露点
    – 大气压力
    – 电流0 – 20 mA和电压0 – 10 V (-60 to 140 mV)
    – 双态事件
    – 脉冲
    – 二氧化碳
  • 可存储100万个数值
  • 通过电子邮件显示报警情况
    – 电子邮件
    – 短信
    – 集成声学警报器 LED
    – 双状态输出以控制其他设备
  • 用于数据处理和配置的分析软件 – Comet Vision
  • 通讯接口 – USB、RS232和以太网(SNMPv1和XML)。

Monitoring systems MS

4个输入

所有型号都有4个输入接头,用于外部探头或信号。这些可以由内部大气压力传感器和/或CO 2传感器来补充。

温度探头Pt1000(xxx/M系列)

带数字输出的温度/相对湿度探头(DIGI系列)

双极输出电压范围为-60至+140 mV的传感器(热通量传感器等)

具有两态输出的设备(监控机器运行、门打开/关闭等)

带脉冲输出的设备(煤气表和水表、生产线上的计数器等)

评估多达16个变量

从四个连接的探头/传感器可以计算出多达16个变量。(这是测量值和计算值的总和)。计算值可以是:
-水分的进一步表达式(露点温度、绝对湿度、比湿度、混合比、比焓)
-通道间转换的结果(例如,两个连接的温度探针的差异)

报警限值

可以为每个通道设置两个独立的报警限值(即测量值或计算值),可以配置为上限和下限,也可以配置为在一致方向上超过两个限值。警报信号可以是声音(内置蜂鸣器)、光学(3个LED)、警报输出或发送电子邮件警报。

电源故障

在电源故障的情况下,备份的数据记录器将继续进行测量。记录的数据包含断电的日期和时间。如果数据记录器连接到GSM调制解调器,操作员会立即意识到困难。

电源

电源由外部交流适配器提供,设备的操作(以太网接口除外)由可更换电池备份。该设备可以永久安装使用,也可以作为便携式设备使用,可以选择直接使用AC适配器或使用AA尺寸的标准碱性电池为电池充电。电池寿命为几个月。

Applications

应用领域

建筑管理

建筑管理 – 我们的测量温度,湿度,大气压力和CO2仪器是这些行业领先解决方案的组成部分。

数据中心,服务器机房

温度和湿度监测,数据中心监测,机架,包括洪水状态报告,开门/关门(窗户),运动,烟雾。SNMP监测,通过Email和Syslog远程报警。

制药和实验室

根据GLP或者GMP法规登记温度,二氧化碳(CO2)和其他关键参数。

工业和生产

食品,药品,航空航天等行业的温度和湿度监测。

食品行业

根据HACCP标准对关键过程进行监测,并且可以及时通知那些可能导致货物降解的无法预料的事件。

登记追踪

登记和过程追踪,各种参数的登记。
