专为复杂工业环境打造的
离线智能诊断平台
本系统是宏集自研、面向复杂工业场景的离线智能诊断软件，与宏集 MSR165 / MSR175 全系列传感器及其配套软件深度协同，将海量原始测量数据转化为可读、可比、可决策的设备健康洞察。
- 事件自动捕捉，从海量长时监测数据中精准提取有效冲击事件
- 多维度健康指纹提取，时域/频域/功率谱密度多视角交叉分析
- 历史趋势基准对比，以首个文件为基准量化偏离健康状态百分率
- 交互式3D姿态仿真，直观呈现三轴倾斜与空间姿态变化
高频振动冲击分析
面向 MSR165 与 MSR175 拼接冲击数据，提供时域波形、FFT 频域、功率谱密度与带通滤波的完整分析链路
低频空间姿态监测
面向 MSR175 全系列，基于倾角数据呈现三轴倾斜、时间戳详情与三维姿态模型仿真
数据驱动决策支撑
从事件提取、指标对比到报告导出，形成闭环诊断流程，支撑设备运维与状态评估决策
用数据定义设备健康
从一次冲击事件到一段历史趋势，系统将设备的每一次振动与姿态变化都转化为可量化的诊断指标
4x
MSR 矩阵数据结构（时间 / X / Y / Z）
3维
时域 / 频域 / 功率谱密度同步可视化
N个
独立冲击事件批量对比分析
2种
PDF / XLSX 报告一键导出
全方位数据驱动 · 七大功能模块
覆盖从数据加载、事件提取、指标对比、带通滤波、历史管理、报告导出到姿态仿真的完整诊断闭环。

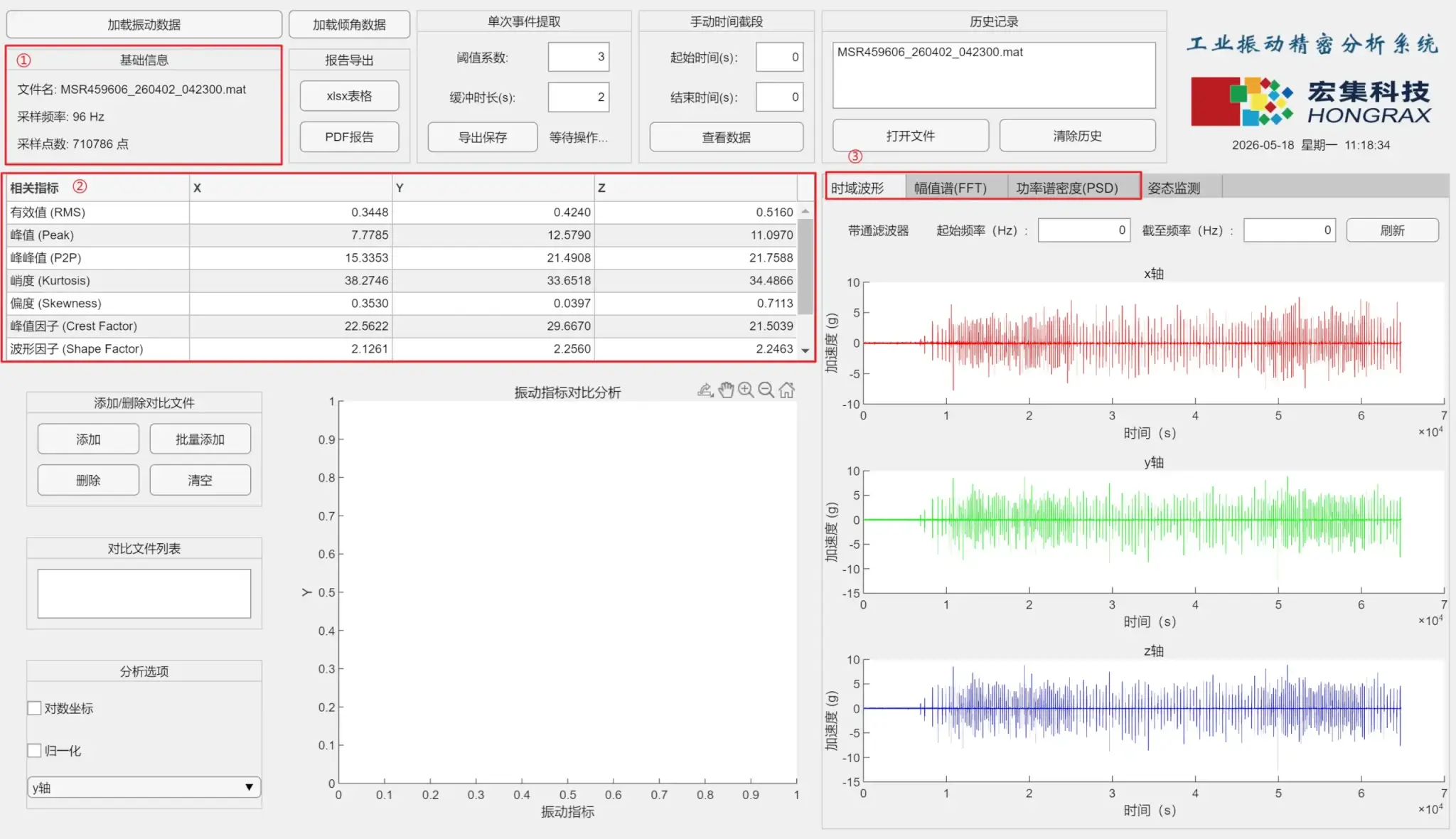

高频振动数据分析
加载 .mat 振动数据后，界面同步呈现基础信息、健康状态统计指标与三视图可视化，快速建立对设备整体状态的全局认知。
- ✓基础信息：文件名、采样频率、采样点数一目了然
- ✓时域波形 / FFT 频域波形 / 功率谱密度三图联动
- ✓反映设备健康状态的常用统计指标实时计算

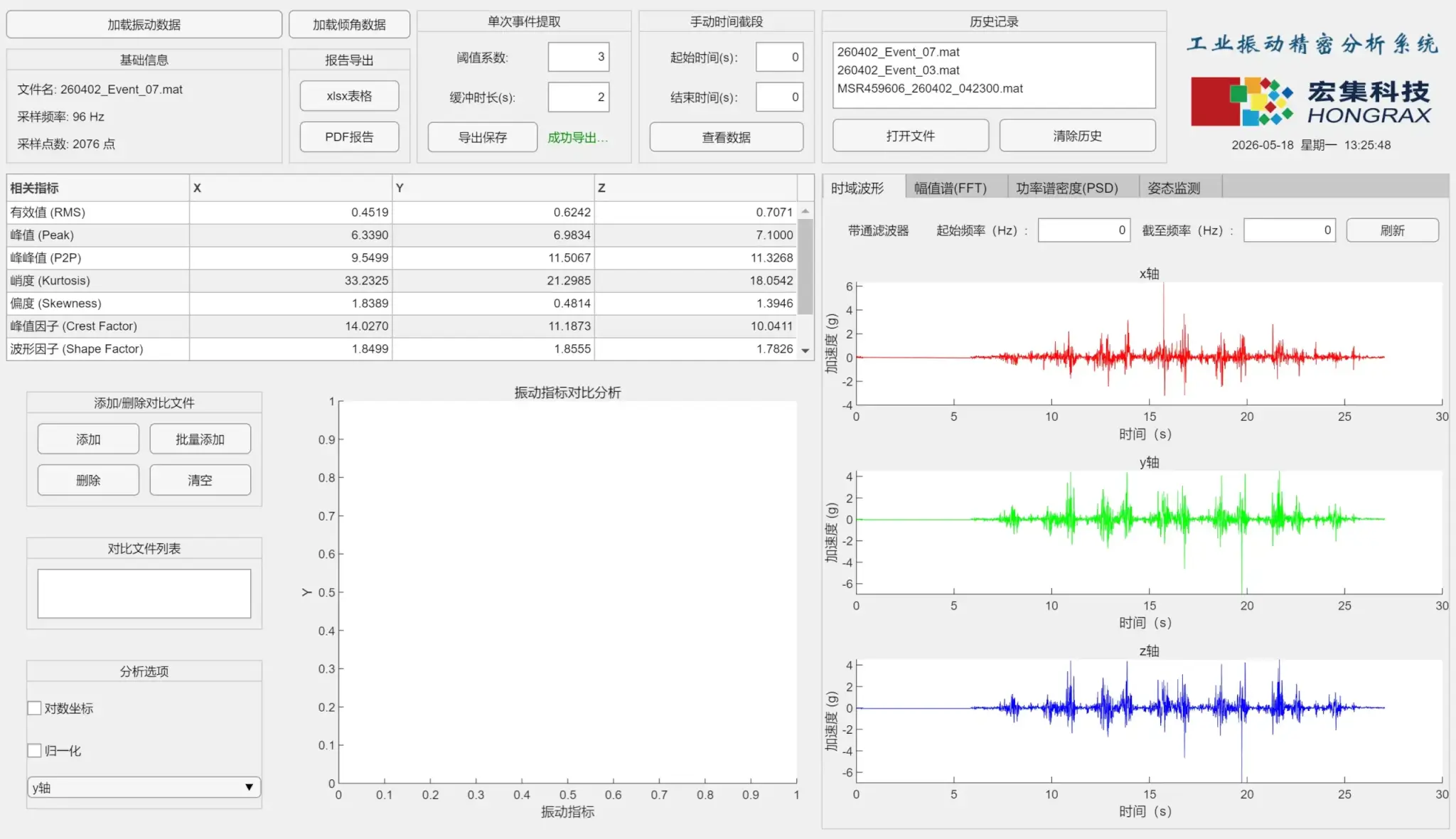

单次事件智能提取
连续高频振动数据量巨大且大部分为无效数据。系统通过可调阈值系数与缓冲时长，自动从漫长静默状态中精准识别真实冲击事件并独立导出。
- ✓阈值系数：区分"背景噪声"与"真实冲击"的分界倍数
- ✓缓冲时长：事件前后额外保留时间，保证数据完整性
- ✓以"测试时间 + 事件号"自动命名，便于追溯管理

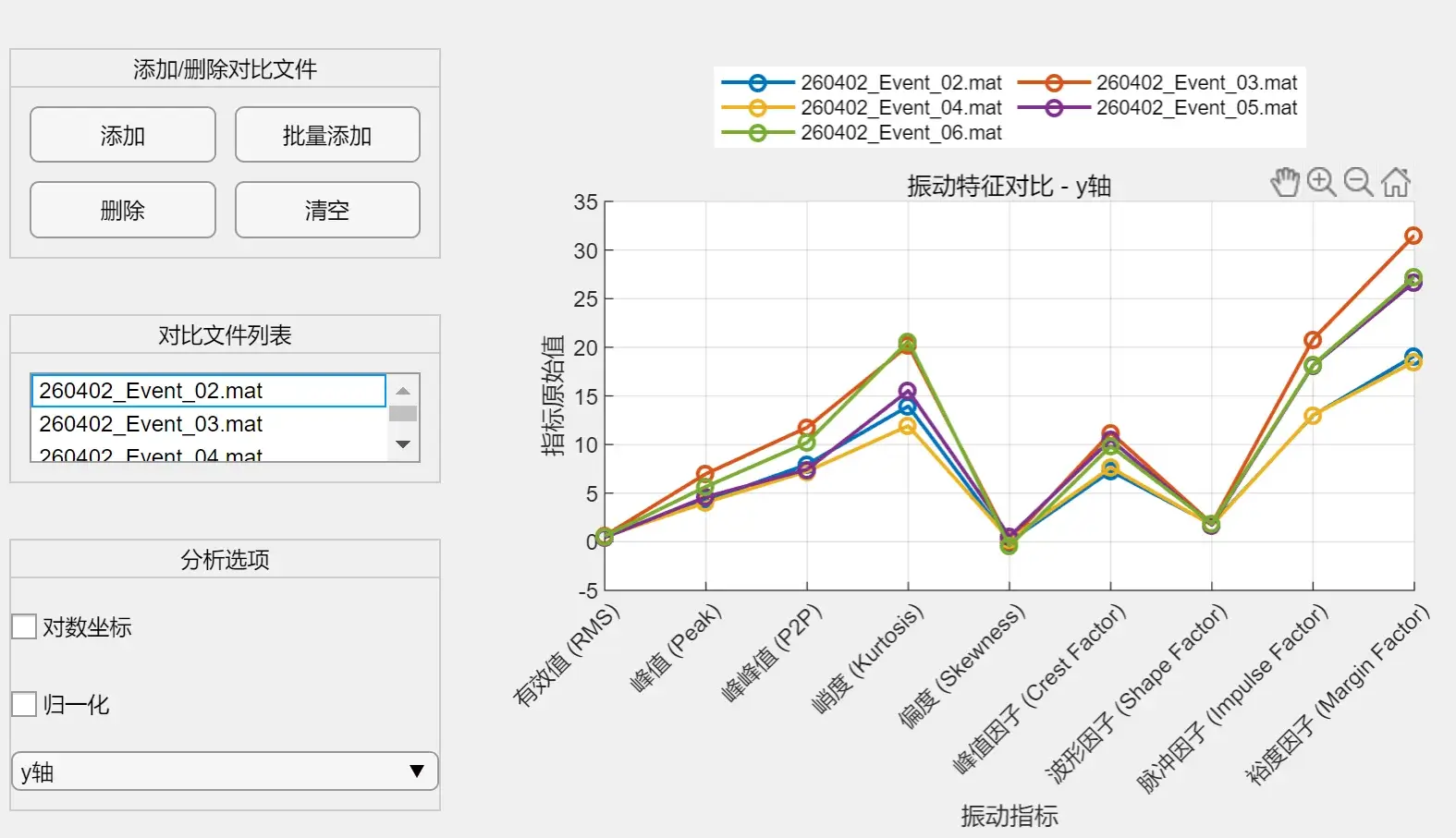

振动指标对比分析
支持单个 / 批量添加多个事件数据进行指标对比，并可按 3 轴数据对结果的影响选择对应轴向分析，解决微小能量与高极值冲击指标在同一坐标系下相互挤压的问题。
- ✓对数坐标映射：切换纵坐标属性，凸显 RMS 等微小能量指标
- ✓归一化：以首个文件为数学基准，按列执行除法映射
- ✓对比文件可单删、可清空，灵活管理分析样本
带通滤波与手动时间截段
面对海量采样点，系统提供频率域与时间域双重聚焦能力：带通滤波聚焦感兴趣频段，手动截段聚焦感兴趣时段，两者协同让有价值的信息从长波形中浮现。
- ✓设置起始 / 截止频率，时域、幅值谱、PSD、指标联动刷新
- ✓输入 0 即可复位至无滤波状态
- ✓手动输入起止时间，查看指定区间的精细化波形

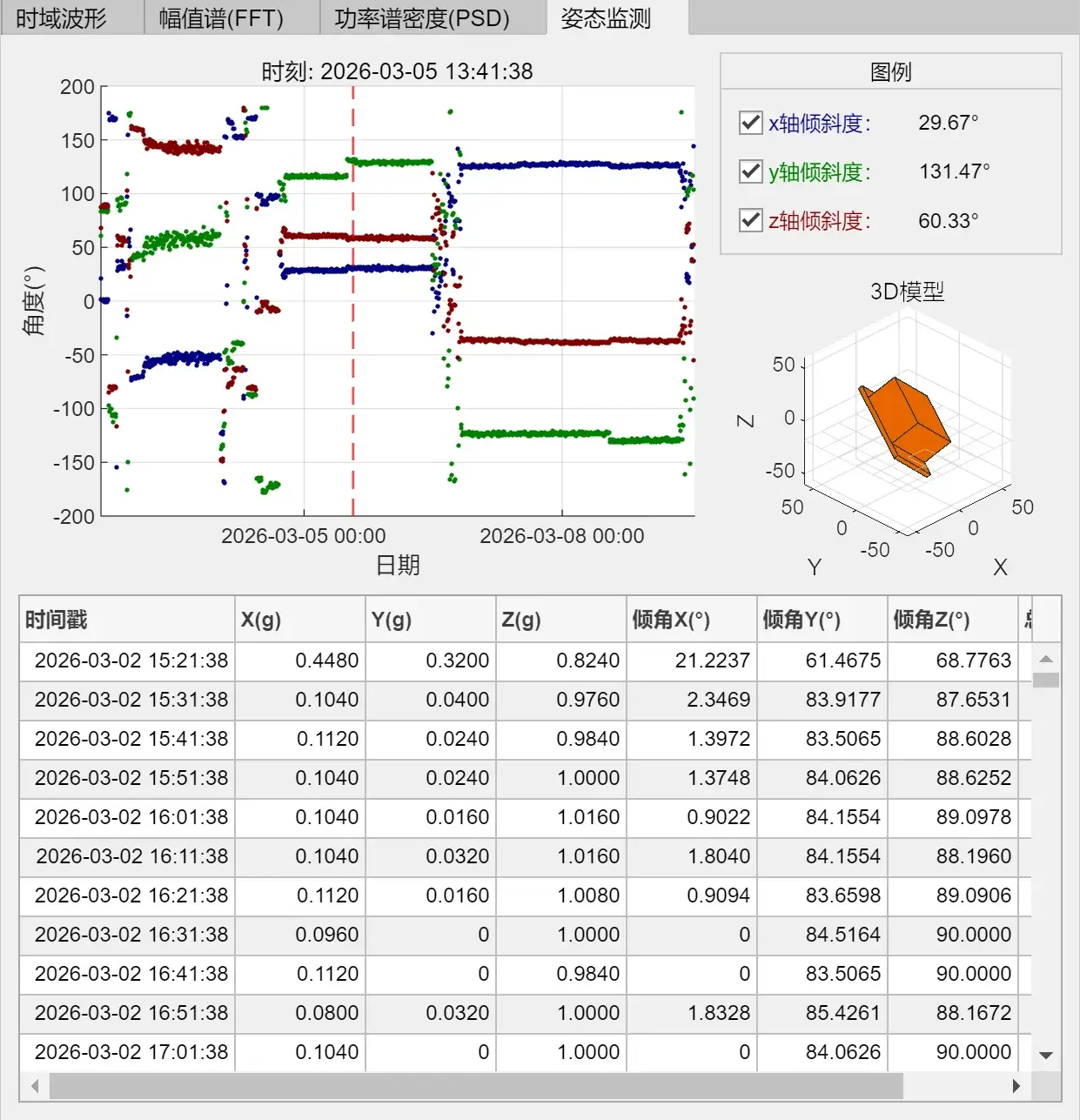

低频倾角监测与 3D 姿态仿真
面向 MSR175 全系列倾角数据，加载后即可查看三轴倾斜情况。点击曲线对应位置可查看该时刻的具体时间戳、各轴倾斜度及对应的三维姿态模型，下方表格同步呈现每一次测量详细信息。
- ✓三轴倾斜曲线交互式浏览
- ✓逐时刻时间戳 + 倾斜度 + 3D 模型联动
- ✓测量明细表格，支持数据回溯核对

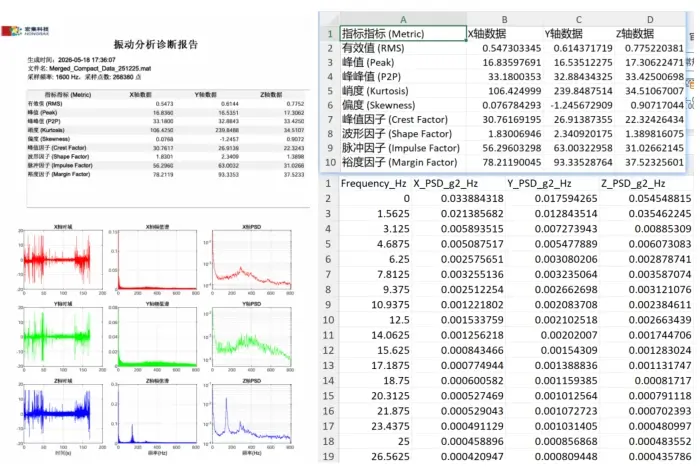

历史记录管理与报告导出
所有通过"加载振动数据"按钮加载的数据均自动存入历史记录，可随时切换回看。分析完成后，一键导出 PDF 与 XLSX 报告，XLSX 可导出指标值与功率谱密度，便于二次处理与归档。
- ✓历史记录列表化管理，快速切换分析文件
- ✓PDF 报告：完整诊断结果呈现
- ✓XLSX 报告：指标值 + 功率谱密度，支持后续建模
真实软件界面预览
以下截图均取自软件实际运行界面，呈现从数据加载到姿态仿真的真实交互体验。
深度适配
MSR系列
振动冲击记录仪
HJ-MSR165
- 内置1个三轴加速度传感器±15 g或±200 g
- 自带振动和冲击双重监测模式
- 测量频率高达1600Hz（可调）
- 存储容量200万个测量值，10亿个测量值（加SD卡）
- 可选内置/外接型温湿度传感器，压力光照传感器等，可接模拟输入端子
HJ-MSR175
- 内置2个三轴加速度传感器：±15 g和±200 g
- 测量频率高达6400Hz（可调）
- 存储容量200万个测量值
- 可选内置温湿度传感器，气压光照传感器
- 可选电池容量：Li-Po电池230 mAh或Li-SOCI2电池7700mAh
HJ-MSR175plus
- 内置2个三轴加速度传感器：±15 g和±200 g（双传感器可同时工作）
- 测量频率高达6400Hz（可调）
- 存储容量200万个测量值
- 内置温度，湿度，气压和光照传感器
- 自带GPS/GNSS接收器
- 可选Li-Po电池2400 mAh或Li-SOCI 2电池
HJ-MSR175PRO
- 专为变压器等重型大型设备的运输监测设计
- 加速度±10g、±20g或±40g（可调整）
- 可调频率高达4000Hz
- 存储容量200万个测量值
- 内置温湿度、气压和光照传感器
- 带滤波器：抗混叠滤波、抽取滤波和高通滤波，可消除重力加速度的影响
从原始数据到 诊断决策
三种数据形式、一条诊断闭环，系统将现场测量数据快速转化为可决策的健康洞察。
数据采集
MSR165/175 传感器现场采集原始 .msr 数据
格式转换
配套软件转 .mat；倾角导出 CSV；冲击脚本拼接
智能分析
事件提取 · 指标对比 · 带通滤波 · 姿态仿真
报告输出
PDF / XLSX 一键导出，支撑运维决策
