电源电网保护装置

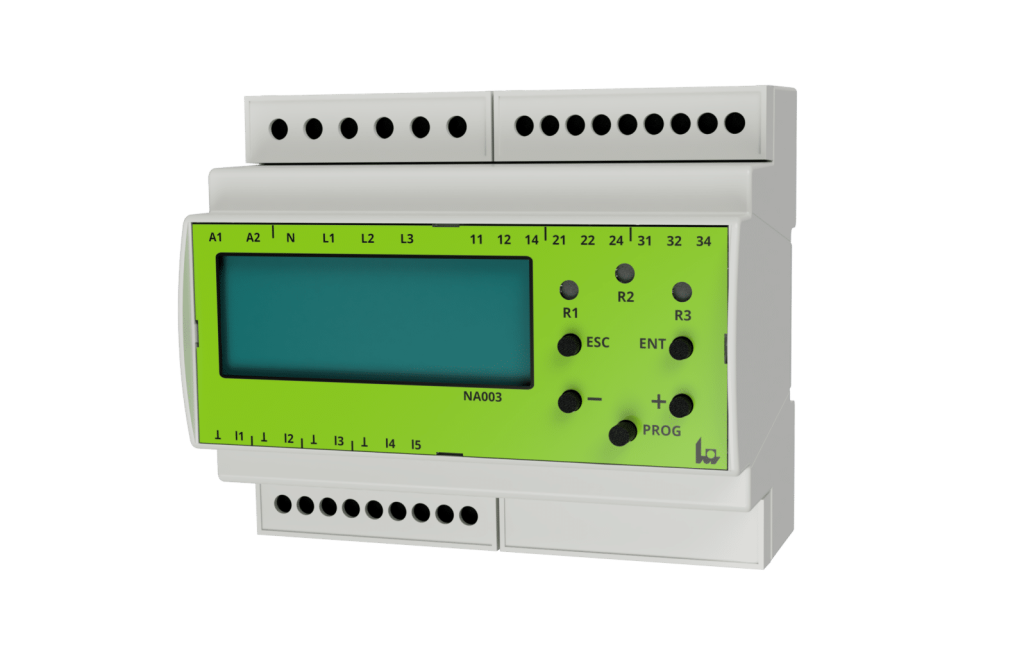

宏集TELE电源电网保护装置NA003 – M64可安全地将可再生能源发电站与电网断开连接，一台设备中整合了全球各国的所有标准，具有普遍适用性。
在运行替代发电（如光伏发电、发电机、电池缓冲系统）时，法律规定必须配备电源电网系统保护装置。在电网故障的状态下，电网系统保护装置会将能源发电机（光伏发电装置、发电机、电池缓冲装置）与电网断开。其功能对于可靠保护电网和发电站至关重要，因为它确保能源发电机的接入不会损害配电网的功能或安全性。
什么是电源电网保护装置？
产品功能

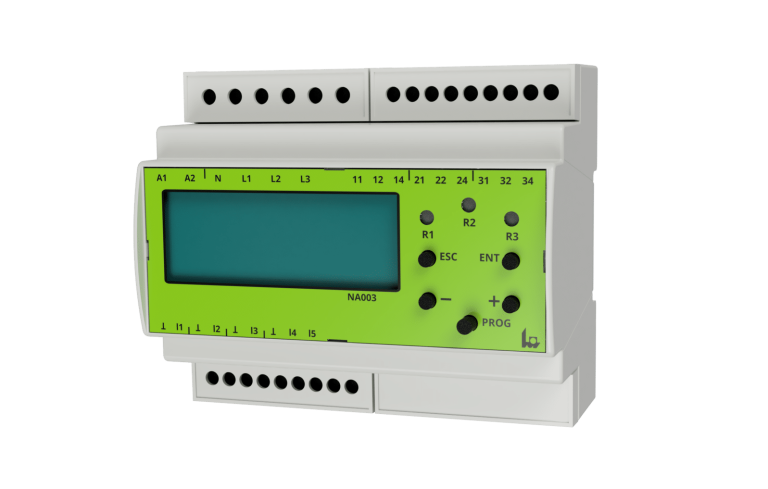

电源电网保护装置NA003-M64由两部分组成：
- 保护继电器，用于测量电网电压和电网频率。它还具备实际的保护功能，并生成电网断开信号。
- 1 - 2 个联络开关，用于确保与市电的实际断开。
为确保供电网络的高可用性，短期网络中断时必须断开发电机与网络的连接。这种“故障穿越”（FRT）特别是指短暂的欠压和过压。根据发电机的类型和输出，适用不同的要求，这些要求可通过 NA003 – M64 的参数设置进行调整。
产品优势
全球通用
一台设备适用于本地和国际市场，为欧洲和全球不同国家/地区配置参数集
灵活配置
丰富选项支持个性化方案定制，内置FRT（故障穿越）满足严苛要求。
兼容原设备
由于旧证书的设计和可用性，无需更改控制柜，直接替换旧设备，升级成本低。
您也可以点击右侧视频了解NA003-M64的工作原理与常见问题解决方法→
NA 保护的测试功能实际上是如何工作的？
要使用测试功能，请使用 PLUS 按钮从主级别 1 （1.010） 移动到“1.050 Test/Reset”。
使用 MINUS 按钮仔细检查 “1.040 edit” 下的数字输入设置 （DI1-DI5）。1 表示联系人已激活，0 表示联系人已停用。此视图还会通知您关闭时间，例如 60 毫秒。
使用 PLUS 按钮返回 “1.050 Test/Reset” 级别。然后按 ENT 键使触点离开。然后使用减号按钮返回“1.040 编辑”级别。显示屏显示关闭时间，所有触点 （DI1-DI5） 应设置为 0。短暂的倒计时后，联系人将自动激活，显示屏会将所有已激活联系人的状态从 0 更改为 1。
如何选择或更改标准品的参数集？
首先在显示屏上确认您处于参数级别 1（例如，显示屏左上角的 1.010）。要更改参数集，请按 ENT 键，此时将显示当前保存的参数集。要进行改编，请按 PROG 按钮。注意力！接触器退出。然后使用 PLUS 或 MINUS 按钮移动到您希望选择的相应参数集，并使用 ENT 按钮进行确认。按 ESC 键，您将返回到菜单级别 1。要仔细检查您新更改的参数集，只需按 ENT 键，即可显示当前参数集。
为什么我无法更改 VDE4105 参数集中的任何参数？
这是因为标准 – 应用指南 4105 规定，参数集在出厂时必须使用密码进行保护。为了保护TELE的网格和系统，密码始终是4105，您也可以在文档中找到它。
要更改参数，请转到菜单级别 1，然后按 ENT 键以进入菜单级别 3。
在第 3 级中，您通过按下减号按钮移动到您希望选择的参数，直到您到达所需的参数。然后按 PROG 按钮。您将被要求输入密码。首先输入当前密码 – 出厂时始终为 4105。要输入密码，请根据需要经常按加号按钮以达到所需的数字，然后按 ENT 确认。光标将跳到您重复的下一个数字，直到输入完整的密码。之后，您将能够更改您的设置，例如切换时间 – 您可以通过按 PLUS 和 MINUS 按钮来添加或减少预设时间。需要按 ENT 按钮确认您的新选择。您可以通过按 ESC 按钮离开菜单级别。
数字输入 3 的配置方式是否与输入 1 + 2 相同？
从（软件）版本 C 开始，您也可以配置数字输入 3。这只能在相应的参数集中完成。因此，请确保按 ENT 从菜单 1 级进入 3 级。之后，请按 MINUS 按钮进入数字输入 3。TELE 的数字输入 3 标记为 I3 STOP （ID 3.114）。要更改输入，例如从 n.o.（= 常开），请按 PROG 按钮。注意力！接触器退出。然后选择带有 PLUS 或 MINUS 按钮的新设置，在本例中为 nc （= 常闭） 或 dis. （= 禁用）。使用 ENT 确认，然后按 ESC 返回标准显示（级别 1）。
电网和系统保护显示错误消息“C”怎么办？
错误 C 是反馈触点的错误，它与两个接触器有关，取决于您使用接触器是常闭还是常开。您还可以在 1.060 下的所谓错误内存中找到此错误消息，其中显示屏显示“错误”和字母“C”。
要更正此错误，请按 ENT 从菜单级别 1 转到级别 3。按下减号按钮进入反馈触点 – 直到显示屏显示“触点”和“3.099”。
在此示例中，配置设置为 常闭 （n.c.），这也表示 opener。但是触点需要常开 （n.o.）。要更改设置，请按 PROG 按钮。然后使用 PLUS 或 MINUS 按钮转到 n.o.（= 常开）。与 ENT 确认。然后按 ESC 返回主菜单一级，在我们的示例中，您将看到经过的时间，然后接触器激活。
常见问题Q&A
配置服务
根据发电机的类型和输出功率，可能会有不同的要求规定。此外，相应的能源供应商可能还会提出进一步的并联运行条件要求。应您的要求，宏集将在 3 个工作日内为您完成所需参数的设置，并将包含制造商声明和密码保护的个性化配置设备交付给您。
若需此服务，您可以提交右表，填写您设备的供电电源信息、所需的设定值以及您的联系方式。宏集专业技术人员会立刻联系您！
