eX710MG

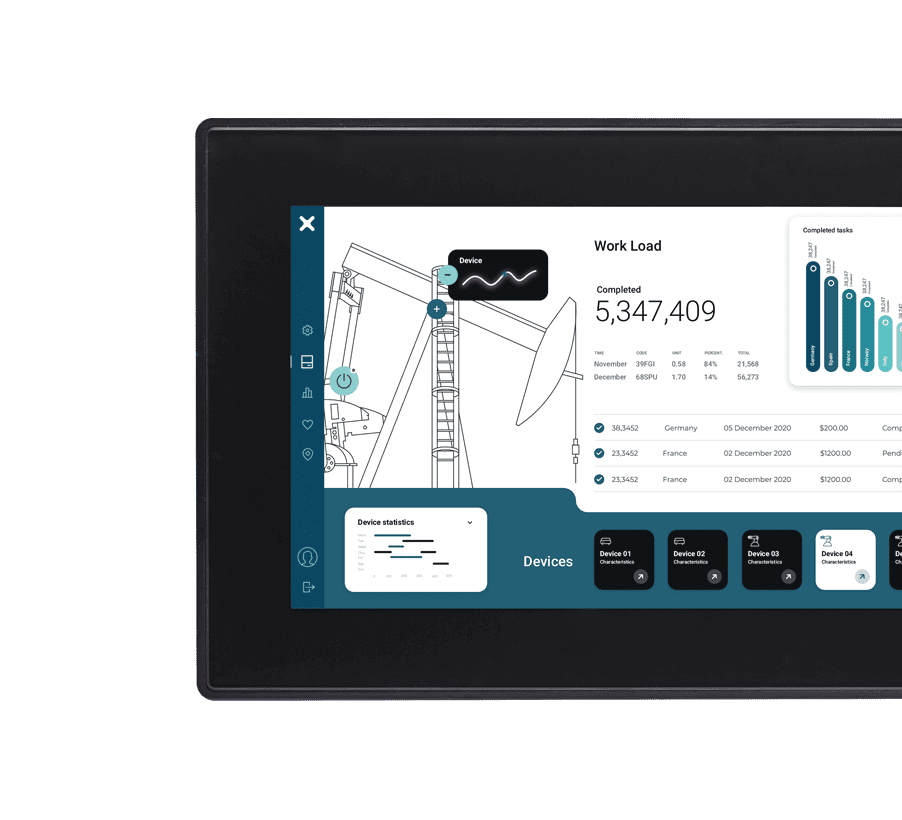

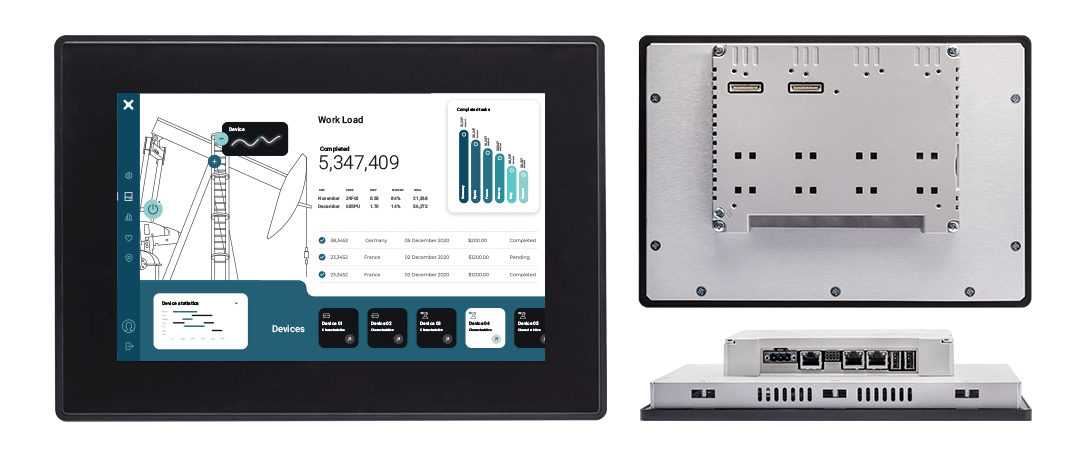

eX710MG 是一款专为严苛工业环境打造的高性能 10.1 英寸 HMI（人机界面）。它配备 1280×800 分辨率的阳光可视显示屏，并采用光学全贴合（Optical Bonding）技术，即使在户外强光条件下也能确保卓越的显示清晰度与可视性。
概述
宏集eX710MG是极端环境中要求严苛的IIoT边缘应用的理想选择，例如需要功能强大且高性能的HMI或物联网控制器的船舶和过程工业。
该设备配备 10 英寸玻璃投射式电容触摸屏和 1280×800 分辨率的明亮宽屏显示器，采用光学全贴合技术，不仅确保了在阳光下的卓越可视性，还具备出色的防液、防尘及耐极端温度性能。
与所有 eX700MG 系列人机界面一样，它针对 JMobile 软件进行了优化，能够实现无缝操作。
主要特征
高清屏幕
10"TFT彩色显示屏，全高清分辨率1280x800像素
阳光下可浏览
明亮的显示屏，在阳光充足的情况下可浏览
灵敏触控
采用光学粘合的投射电容式触摸屏，多点触控操作
坚固耐用
极佳的耐液体、耐高温和耐灰尘能力
高度扩展
以太网、USB、串行端口与插件模块
宽工作温度范围
工作温度-20° 至 +60 °C
强大性能
64位RISC四核处理器
多种认证
CE、UL、DNV、RCM
配件
CODESYS V3
CODESYS V3 软PLC
PLCM01
CAN模块
PLCM01-NE
CAN模块，无总线拓展
PLCM02
KNX/EIB模块
PLCM03
RS-232模块
PLCM04
RS-422/485模块
PLCM06
Profibus DP模块
PLCM10
4G/Wi-Fi/GNSS通讯模块
PLCM10B
4G通讯模块
PLIO03
数字量+模拟量I/O模块
技术参数
系统资源
- 显示 – 颜色：10.1英寸TFT 16:9 LED显示屏 – 1600万像素
- 分辨率：1280×800，WXGA
- 亮度：典型值800 cd/㎡
- 调光：可调至0%
- 触摸屏：真正的玻璃投射电容式、多点触控、光学粘合
- 中央处理器：64 位 RISC 四核 – 1.6GHz
- 操作系统：Linux RT
- 闪存：4GB
- 内存：2GB
- RTC时钟、RTC备用电池、蜂鸣器
接口
- 以太网端口：3（端口 0 – 10/100/1000、端口 1 – 10/100、端口 2 – 10/100）
- USB端口：2 (Host V2.0, max. 500 mA）
- 串行端口：1 个（RS-232、RS-485、RS-422，软件可配置） ，最多3个（使用扩展模块）
- SD卡插槽
- 扩展：2个扩展模块插槽
耗能
- 电源：24 V直流电（10 至 32 V直流电）
- 耗能：24 Vdc 时为 1 A（最大值）
- 电池：可充电锂电池，用户不可更换
- 输入保护：电气
工作环境
- 工作温度：-20°至+60°C（垂直安装） ，扩展模块和USB设备可能会将最高温度限制为 +50 °C
- 储存温度：-20°C 至 +70°C
- 工作/存储湿度：5-85% 相对湿度，无冷凝
- 防护等级：IP66（前）、IP20（后） 类型：12、4X
尺寸和重量
- 面板：长x高-282x197mm（11.10×7.80 英寸）
- 切口：AxB-271×186 mm（10.67×7.32 英寸）
- 深度：D+T-56+8mm（2.20+0.33″）
- 重量：2.5kg
认证
- CE：Electromagnetic Compatibility Directive 2014/30/EU (EMC)
- UL：cULus: UL61010-1 / UL61010-2-201
- UL：cULus: Class I Div. 2
- DNV
- RCM
