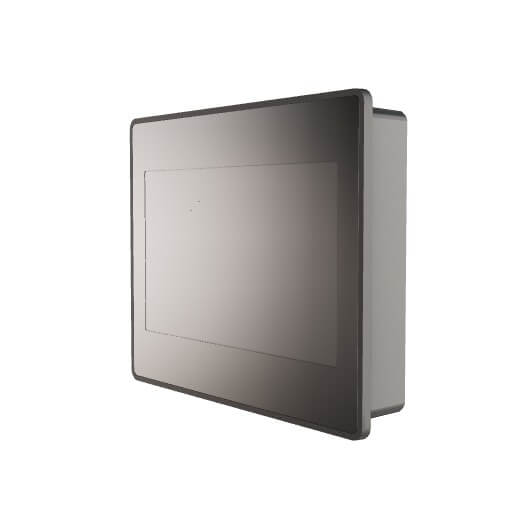

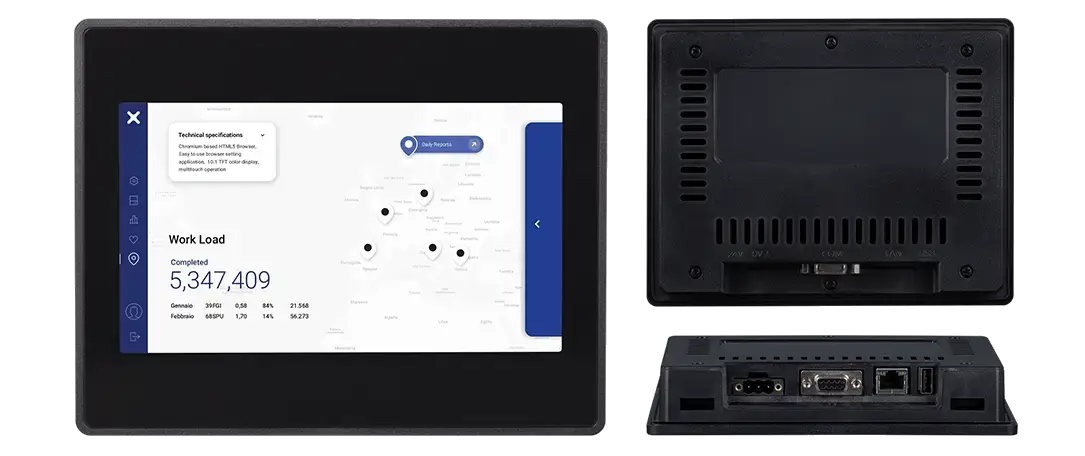

eSMART107

宏集eSMART107是宏集入门系列HMI中一款具有更高级功能的工业HMI 它具备双核CPU、2个以太网端口、2个CAN端口、4个串口以及2个USB端口。

JMobile独特的连接能力允许宏集eSMART07M与与OPC UA、Modbus、MQTT等设备进行数据交互。

概述

宏集eSMART系列产品将JMobile的强大功能与极其稳健的设计相结合。考虑到非常具体的应用,我们将eSMART精简为仅包含基本组件的一流领先产品。

精简并不意味着产品不坚固。事实上,它的前端保持了IP66 防护等级,达到了全球低成本HMI中难得的水平,允许在最危险的环境中使用。

精简并不意味着廉价而丑陋。宏集eSMART系列无疑是同类产品中设计最优雅的。没有其他全塑料外壳产品可以与宏集eSMART的质量相媲美。

精简并不意味着高级功能的减少。JMobile独特的连接能力允许宏集eSMART与OPC UA、Modbus、MQTT等设备进行数据交互。

主要特征

软件平台

JMobile可编程

支持Web

Chromium Web浏览器,浏览器编程小部件

操作系统

Linux RT

灵敏触摸

电阻式触摸屏

开发支持

支持HTML5和JS

快速运行

优化的硬件和固件,可实现极快的运行

硬件强大

强大的CPU和高内存

扩展的电压范围

电源电压范围10-32Vdc

海量通讯

OPC UA服务器和客户端

庞大的协议库

200+通讯协议

坚固的设计

IP66(前)、IP20(后)

高性价比

助力企业降本增效

配件

CODESYS V3

CODESYS V3 软PLC

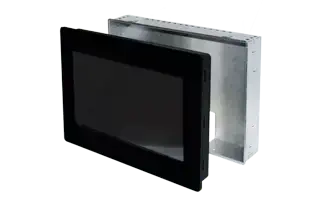

eSMART Boxes

可选入墙式安装盒

技术参数

系统资源
  • 显示 – 颜色:7″ TFT 16:9 – 64K
  • 分辨率:800×480,WVGA
  • 亮度:典型值200 cd/㎡
  • 调光:可以
  • 触摸屏:电阻式
  • 中央处理器:32 位 RISC 双核 – 800 MHz
  • 操作系统:Linux RT
  • 闪存:4GB
  • 内存:1GB
  • RTC时钟、RTC备用电池
接口
  • 以太网端口:2(端口 0 – 10/100) 10/100、端口 2 – 10/100)
  • USB端口:2(Host V2.0, max. 500 mA,可使用特殊电缆)
  • 串行端口:2 (RS-232), 2 (RS-422/RS-485 隔离), 2 (CAN 2.0b 隔离)
耗能
  • 电源:24 V直流电(10 至 32 V直流电)
  • 耗能:24 Vdc 时为 0.3 A(最大值)
  • 输入保护:自动的
  • 电池:可充电电池,用户不可更换
工作环境
  • 工作温度:0° 至 +50 °C(垂直安装),扩展模块和USB设备可能会将最高温度限制为 +50 °C
  • 储存温度:-20°C 至 +70°C
  • 工作/存储湿度:5-85% 相对湿度,无冷凝
  • 防护等级:IP66(前)、IP20(后)- 类型:2、4X
尺寸和重量
  • 面板:长x高-187×147 mm (7.36×5.79″)
  • 切口: AxB-176×136 mm (6.93×5.35″)
  • 深度:D+T-29+5 mm(1.14+0.19″)
  • 重量:0.875kg
认证
  • CE:Electromagnetic Compatibility Directive 2014/30/EU (EMC)
  • UL:cULus——UL508
  • DNV-GL
  • EU RO MR
  • RCM
