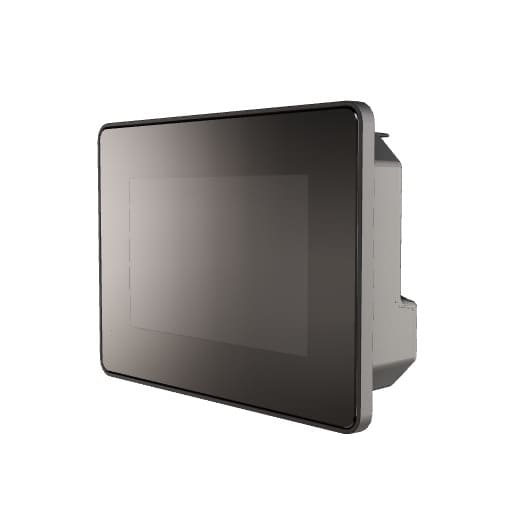

eX205

宏集eX205具备强大的64位四核CPU,确保JMobile应用程序能以最佳状态运行,获得最佳性能。

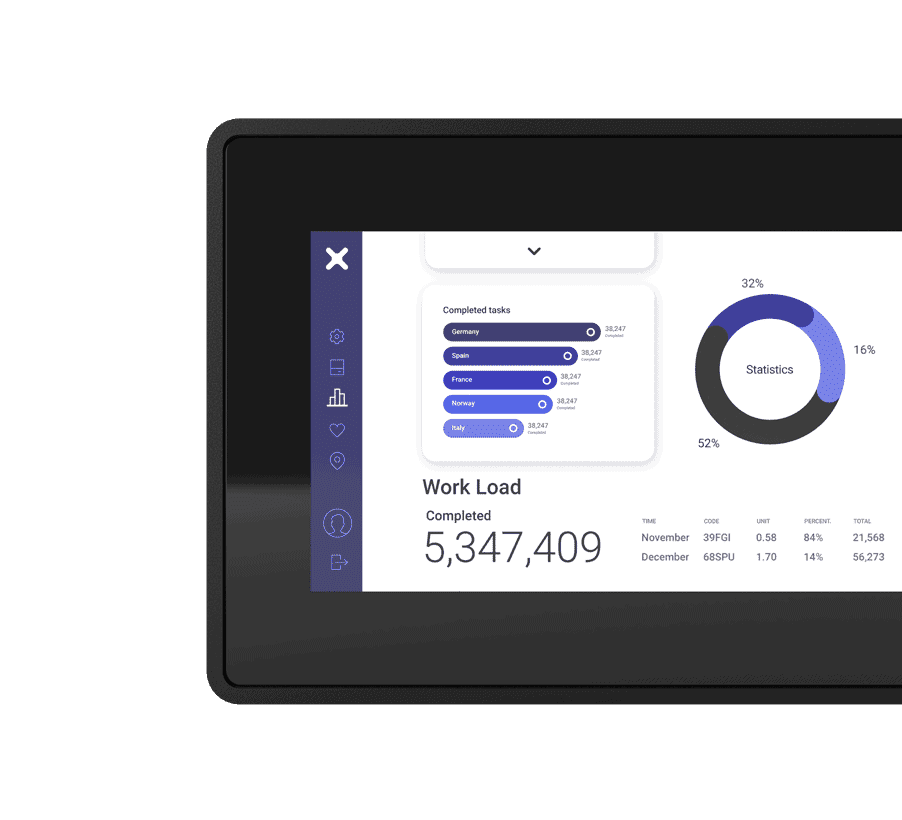

宏集eX205配备高分辨率的多点触控电容式玻璃显示屏,是一款耐刮擦、防紫外线且耐化学品的高性能HMI。宏集eX205专为工厂等环境而设计,在这些环境中坚固耐用的仪器非常重要。

概述

宏集eX200系列HMI经过精心设计,以满足工业4.0不断变化的需求。该系列主要关注数据控制和可视化,是边缘应用的理想选择。该系列可在创新的JMobile软件上运行,可无缝集成到企业网络和云平台中。将它们与CORVINA服务连接,可实现智能工厂应用的远程连接和简易的数据共享。 宏集eX200系列由强大的64位 Linux处理平台提供支持,并具有先进的网络安全功能,非常适合现代工业环境的要求。

宏集eX200系列的总体目标是促进传统串行和CAN协议向当代IIoT领域的过渡。该系列旨在弥合传统工业通信与工业4.0的高要求之间的差距,重点关注企业网络和云平台内增强的数据控制、可视化和互操作性。该系列因卓越的品质而脱颖而出,是各种工业环境的多功能选择。它缩小了入门级HMI和高端系列HMI产品之间的差距,确保了产品在多功能工业环境的适应性。凭借其全面的功能和性能,宏集eX200系列体现了一种经济高效的解决方案,同时又不影响智能制造环境中运营和监控所需的技术规范。

主要特征

TFT屏幕

5"TFT彩色显示屏

高清显示

800x480像素分辨率,1670万色彩

灵敏触摸

电容式多点触控

强大性能

64位CPU,1.6GHz

多样通信接口

CAN接口,2个以太网接口

简易开发

JMobile Studio编程

云平台

可选的CORVINA远程连接

集成CODESYS

可选的CODESYS控制

拥有宏集eX200,等于同时拥有如下产品

多点触控显示屏

支持多点触控的显示器

Web HMI

集成Chromium浏览器的Web HMI

网关

拥有2个以太网接口,1个CAN接口的网关

数据采集终端

实现数据上云,以及数据存储到数据库的IOT智能数据采集终端

PLC

支持Profinet、EtherCAT、EtherNet/IP、CANopen、
Modbus TCP/RTU等现场总线协议的PLC

边缘计算盒

集成avaScript编程语言,具有64位1.6GHz四核处理器、2 GB RAM等超高算力配置的边缘计算盒子

路由器

支持WAN/LAN、桥接、端口转发、NAT、防火墙、VPN的路由器

技术参数

系统资源
  • 显示 – 颜色:5″ – 16.7M
  • 分辨率:800×480
  • 亮度:典型值400 Cd/㎡
  • 调光:可以
  • 触摸屏:投射电容式 – 多点触控
  • 中央处理器:64 位 RISC 四核 – 1.6GHz
  • 操作系统:Linux
  • 闪存:4 GB(pSLC 模式 – 高可靠性)
  • 内存:2GB
  • FRAM:64KB
  • RTC、蜂鸣器
  • RTC备用电池:超级电容器
接口
  • 以太网端口:2个(10/100 Mbit)
  • USB端口:1个 (Host v. 2.0, max. 500 mA)
  • 串行端口:1个(RS-232、RS-485、RS-422、软件可配置)
  • CAN口:1个(隔离)
  • 指示灯:1个(RGB LED)
耗能
  • 电源:24V直流电(9至32V直流电)
  • 耗能:最大0.35 A(24V直流电时)
  • 输入保护:电气
工作环境
  • 工作温度:-20°C 至 +55°C(垂直安装)
  • 储存温度:-30°C 至 +70°C
  • 工作/存储湿度:5-85% 相对湿度,无冷凝
  • 防护等级:IP66(前)、IP20(后)
尺寸和重量
  • 面板:长x高-147×107 mm (5.79×4.21″)
  • 切口: AxB-136x96mm(5.35×3.78″)
  • 深度:D+T-29+8mm(1.14+0.31″)
  • 重量:0.5kg
认证
  • CE:Electromagnetic Compatibility Directive 2014/30/EU (EMC)
  • UL*:cULus——UL61010-1 / UL61010-2-201
  • RCM
  • *Roadmap 2024
