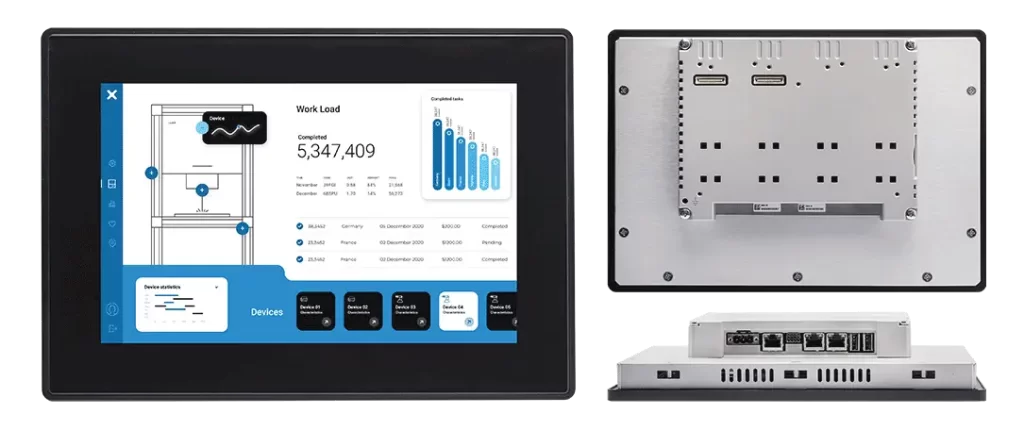

eX710
宏集eX710是一款all-in-one物联网HMI，提供超高性能和PCAP真玻璃触摸屏，集成软PLC，实现OT与T的融和。
该系列耐刮擦、耐紫外线、耐化学品，拥有IECEX Zone 2/22, ATEX Zone 2/22, UL cULus Class I Div. 2, DNV GL, EU MR等多项认证，广泛应用于工业、海洋以及恶劣环境。
概述
这是一款提供工业4.0访问，且具有可扩展性的精美HMI产品，为用户提供更高的技术灵活性，但仍保留原有的市场价格。
宏集eX700系列是HMI市场上突破性产品的代表：
革命性的 IIoT 控制器
宏集eX700系列满足工业4.0的功能需求，提供了真正的all-in-one解决方案，涵盖诸多功能，例如：
• 作为一款功能强大的浏览器，具有行业标准Web引擎，集成了最先进的Chromium浏览器
• 作为一款功能强大的网关，至多提供3个以太网口，支持OPC UA、Modbus、MQTT等200+通讯协议
• 作为一款功能强大的人机界面，使用Mobile软件进行个性化组态，在高分辨率显示屏上实现多点触控操作
• 作为一款集成CODESYS V3的强大PLC，可充当Profinet、EtherCAT、Ethernet/IP等协议主站
主要特征
快速启动
硬件和固件经过优化，可实现极快的运行
操作系统
Linux RT
灵敏触控
多点触控和手势控制
绚丽显示
整体玻璃设计，2,100,000 像素,16,000,000 种颜色
集成CODESYS
支持多种现场总线协议的CODESYS V3
安全使用
耐刮擦、耐紫外线、耐化学品
高扩展性
最多3个以太网口实现网络分离， 支持本地集成扩展模块
多种认证
EMC、ATEX、IECEx、DNV、cULus、DNV-GL、RCM
配件
CODESYS V3
CODESYS V3 软PLC
PLCM01
CAN模块
PLCM01-NE
CAN模块，无总线拓展
PLCM02
KNX/EIB模块
PLCM03
RS-232模块
PLCM04
RS-422/485模块
PLCM06
Profibus DP模块
PLCM10
4G/Wi-Fi/GNSS通讯模块
PLCM10B
4G通讯模块
PLIO03
数字量+模拟量I/O模块
PLIO04
数字量+模拟量I/O模块
PLIO06
数字量I/O模块
PLIO07
继电器输出模块
技术参数
- 显示 – 颜色：10.1″ TFT 16:9 LED – 16M
- 分辨率：1280×800，WXGA
- 亮度：典型值 500 Cd/㎡
- 调光：可至 0%
- 触摸屏：真正的玻璃投射电容式、多点触控
- 中央处理器：32 位 RISC 双核 – 800 MHz
- 操作系统：Linux RT
- 闪存：4GB
- 内存：1GB
- RTC时钟、RTC备用电池、蜂鸣器
- 以太网端口：3个（端口 0 – 10/100/1000、端口 1 – 10/100、端口 2 – 10/100）
- USB端口：2个(Host V2.0, max. 500 mA)
- 串行端口：1 个（RS-232、RS-485、RS-422，软件可配置） ，最多3个（使用扩展模块）
- SD卡插槽
- 扩展：2 个扩展模块插槽
- 电源：24 V直流电（10 至 32 V直流电）
- 耗能：24 Vdc 时为 1.0 A（最大值）
- 输入保护：电气
- 电池：可充电锂电池，用户不可更换
- 工作温度：-20° 至 +60 °C（垂直安装），扩展模块和USB设备可能会将最高温度限制为 +50 °C
- 储存温度：-20°C 至 +70°C
- 工作/存储湿度：5-85% 相对湿度，无冷凝
- 防护等级：IP66（前）、IP20（后）
- 面板：长x高-282×197 mm (11.10×7.80″)
- 切口： AxB-271×186mm（10.67×7.32″）
- 深度：D+T-56+8 mm（2.20+0.33″）
- 重量：2.5kg
- CE：Electromagnetic Compatibility Directive 2014/30/EU (EMC)
- ATEX：2/22 区——II 3 G Ex ec IIC T5…T4 Gc、II 3 D Ex tc IIIC T95°C Dc | -20°C ≤ Tamb ≤ +60°C 或 0°C ≤ Tamb ≤ +50°C
- IECEx：2/22 区——Ex ec IIC T5…T4 Gc、Ex tc IIIC T95°C Dc | -20°C ≤ Tamb ≤ +60°C 或 0°C ≤ Tamb ≤ +50°C
- UL：cULus——UL61010-1 / UL61010-2-201
- UL：cULus——Class 1 Div 2
- DNV-GL
- LR
- EU RO MR
- RCM
