主要特征
灵活的配置范围
所有产品均提供广泛且灵活的配置，您将拥有适合您需求的产品
坚固的结构
所有产品都具有坚固的机械结构，适合最苛刻的应用
eCCF系列

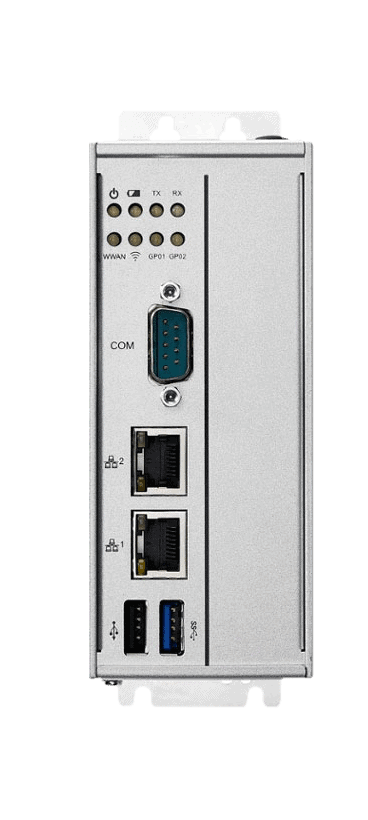

eCCF104M

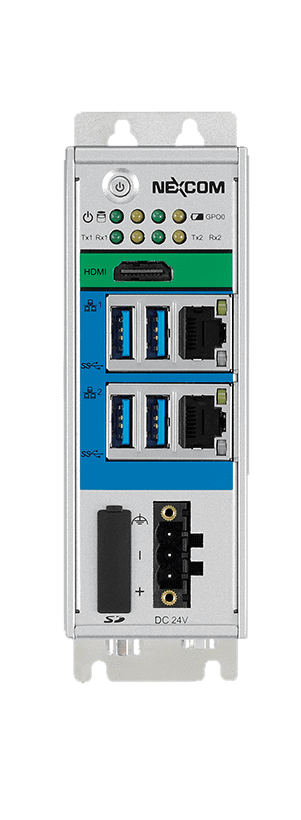

eCCF105

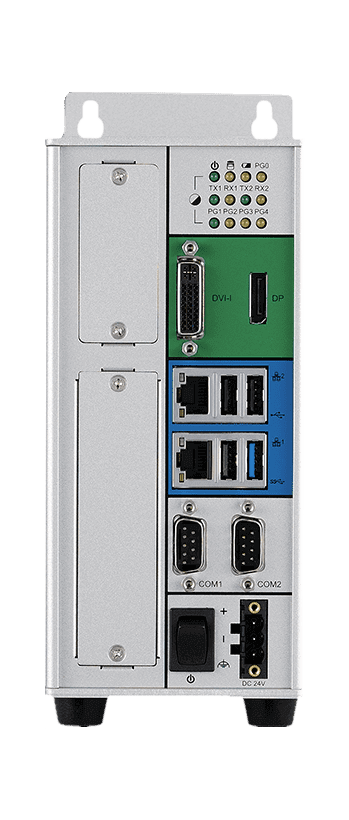

eCCF200

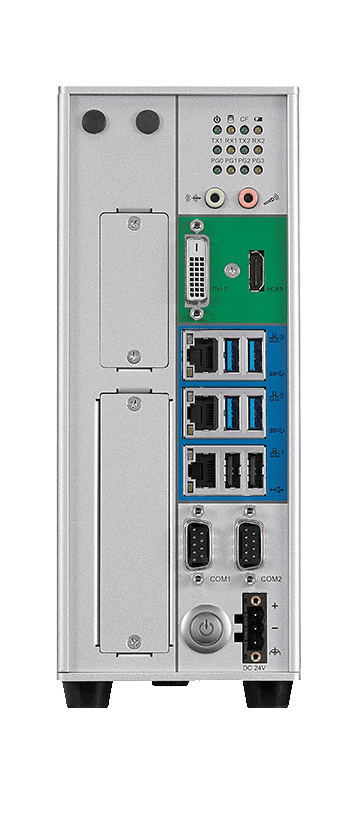

eCCF300
系统资源
中央处理器
Intel CeleronJ1900四核
2.0GHz
中央处理器
Intel® Atom™ x5-E3930双核
1.8GHz
中央处理器
Intel CeleronJ1900四核
2.0GHz
中央处理器
第六代Intel® Core™ i7/i5/i3 LGA插槽
2.3GHz-2.7GHz
支持的操作系统
Windows 10 IoT Enterprise, 64-bit
Windows Embedded Standard 7, 32-bit/64-bit
Linux Kernel version 3.8.0
Ubuntu 14.04
支持的操作系统
Windows 10 IoT , 32bit/64bit
支持的操作系统
Windows 7 PRO, 32bit/64bit
Windows Embedded Standard 7, 32bit/64bit
Windows 10 IoT, 32bit/64bit
支持的操作系统
Windows 7 PRO, 32bit/64bit
Windows Embedded Standard 7, 32bit/64bit
Windows 10 IoT, 32bit/64bit
内存
4GB DDR3L
内存
4GB DDR3L
内存
8GB DDR3L
内存
8GB DDR4
接口
前端I/O
LED指示灯：电源、电池、Tx、Rx、WWAN、WLAN、GPO1、GPO2
1 x RS-232/485 支持自动流量控制
2 x Intel® I211 GbE LAN 控制器（均为巨型帧：9KB）
1 x USB 3.0 （ 900mA）1 x USB 2.0 （ 500mA）
前端I/O+底部I/0
LED指示灯：电源、HDD访问 、电池电量低、GPO、Tx、Rx
2 x Intel® I210IT GbE LAN 端口，支持WoL，teaming和PXE
2 x RS232/422/485支持自动流量控制
1 x 可选DB9，支持4 x GPI 和4 x GPO
1 x ATX 电源开关
4 x USB 3.0 （900mA）
1 x 外部 SD 卡插槽（仅数据存储）
前端I/O
LED指示灯：HDD、电池、电源、Tx、Rx、GPO
2 x Intel® I210IT GbE LAN 端口，支持WoL，teaming和PXE
2 x RS232/422/485 支持自动流量控制
1 x ATX 电源开关
1 x DP 显示输出
1 x DVI-I 显示输出
1 x USB 3.0（900mA）
3 x USB 2.0（ 500mA）
1 x 外部 SD 卡
1 x SIM 卡座
1 x 3 pin直流输入
前端I/O
LED指示灯：电池、C-Fast、GPO、Tx、Rx、电源、HDD 访问
3 x Intel® I210IT GbE LAN 端口，支持WoL，teaming和PXE
2 x RS232/422/485 支持自动流量控制
1 x ATX 电源开关
1 x HDMI / DVI-D
4 x USB 3.0 （ 900mA）
2 x USB 2.0 （ 500mA）
1 x 线路输出/麦克风输入
2 x WI-FI/ GSM 天线孔
1 x 前置 2.5″硬盘托盘
1 x mini-PCIe 扩展支持可选模块
顶部I/O
1 x HDMI 端口
1 x 系统重置按钮
1 x 4 输入/4 输出 5V 通过 10 pin端子块（5V/TTL
类型）的GPIO
顶部I/O
1 x 远程开关/1 x S3
1 x SIM 卡插槽
1 x RTC 电池插座
顶部I/O
–
顶部I/O
1 x 3 pin远程开关
1 x CFast 扩展
1 x SIM 卡
工作环境
温度
工作温度：-5~50°C
储存温度：-20℃~80℃
温度
工作温度：-10℃~60℃
储存温度：-20℃~75℃
温度
工作温度：-5℃~55℃
储存温度：-20℃~80℃
温度
工作温度：-5℃-50℃
储存温度：-20℃-60℃
工作湿度
10%-93%相对湿度，无冷凝
工作湿度
10%-93%相对湿度，无冷凝
工作湿度
10%-95%相对湿度，无冷凝
工作湿度
10%-93%相对湿度，无冷凝
能耗
输入电源
典型+24VDC±20%
输入电源
典型+24VDC±20%
输入电源
典型+24VDC±20%，反极性保护
输入电源
12-30VDC
电源适配器
1 x 可选24V、60W 电源适配器
电源适配器
1 x 可选24V、60W 电源适配器
电源适配器
1 x 可选24V、60W 电源适配器
电源适配器
可选AC转DC电源适配器（+12V，60W）
尺寸和重量
尺寸
56.5mm (W) x 100mm (D) x 130mm (H)
尺寸
46.2mm (W) x 100mm (D) x 120mm (H)
尺寸
85mm (W) x 157mm (D) x 214mm (H)
尺寸
90 mm(W) x 185mm (D) x 251mm (H)
净重量
0.6 kg
净重量
0.7 Kg
净重量
2.3 Kg
净重量
2.5 Kg
总重量
2.3 kg
总重量
3.6 Kg
总重量
4.7 Kg
总重量
5.6 Kg
认证
eCC系列
CE：
EN61000-6-2
EN61000-6-4
FCC Class A
CE：
EN61000-6-2
EN61000-6-4
FCC Class A
CE：
EN61000-6-2
EN61000-6-4
FCC Class A
LVD
UL60950
CE：
EN61000-6-2
EN61000-6-4
FCC Class A
LVD

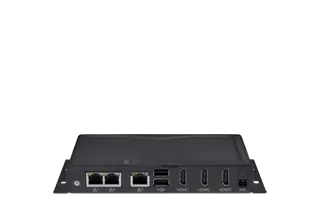

eCC52

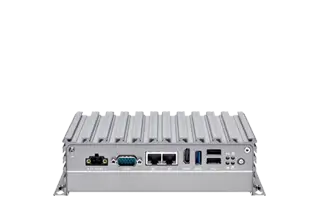

eCC105U

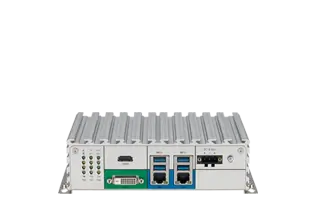

eCC106

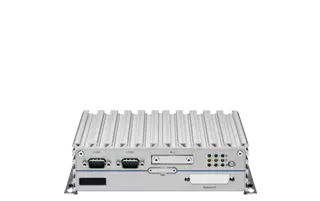

eCC107

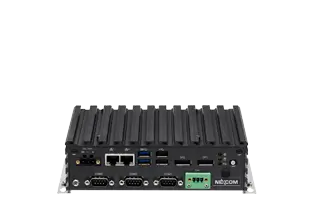

eCC108
系统资源
中央处理器
Intel® Celeron® J3455 四核
1.50GHz
中央处理器
Intel® Celeron® J1900 四核
2.42GHz
中央处理器
Intel® Pentium® N3710 四核
2M Cache
1.6GHz
中央处理器
Intel Atom® x5-E3930 双核
2M Cache
1.8GHz
中央处理器
Intel® Celeron® J3455 四核
1.5GHz
支持的操作系统
Windows 10 64-bit
Linux Kernel
支持的操作系统
Windows7, 32-bit/64-bit
Windows Embedded Standard 7, 32-bit/64-bit
Windows Embedded Compact 7, 32-bit
Windows 10 IoT Enterprise,64-bit
Linux Kernel version 3.8.0
支持的操作系统
Windows 7 PRO, 32bit/64bit
Windows Embedded Standard 7, 32bit/64bit
Windows 10 IoT, 32bit/64bit
支持的操作系统
Windows 10 IoT Enterprise, 64-bit
Linux Kernel version 4.1
支持的操作系统
Linux Kernel version 4.1
Windows 10 IoT Enterprise, 64-bit
内存
8GB DDR3L
内存
8GB DDR3L
内存
8GB DDR3L
内存
8GB DDR4
内存
8GB DDR4
接口
前端I/O
ATX电源开关
3 x HDMI
3 x Intel® I210 GbE LAN 端口，支持WoL，teaming和PXE
2 x USB 2.0（500mA）
1 x 天线孔
1 x 2 pin远程电源开关
前端I/O
LED指示灯：电源、HDD访问 、电池电量低、编程
ATX电源开关
1 x HDMI
2 x Intel® I210AT GbE LAN 端口，支持WoL，teaming和PXE
1 x RS232/422/485支持自动流量控制
RS232/422/485无跳线设置
1x USB 3.0（900mA）
2x USB 2.0（500mA）
1x 2 pin DC输入，支持9-30VDC输入
前端I/O
LED指示灯：HDD访问、电源、电池电量低、编程、Tx、Rx
ATX电源开关
1 x HDMI + 1x DVI-D 显示输出
2 x Intel® I210AT GbE LAN 端口，支持WoL，teaming和PXE
4 x USB 3.0（ 900mA）
1 x 3 pin DC输入，支持9-30VDC输入
前端I/O
LED指示灯：HDD访问、电源、电池电量低、GPO、Tx、Rx
ATX电源开关
1 x RS232/422/485支持自动流量控制
1 x 外部 M.2 插座，支持 B、B+M 按键模块
1 x SIM 卡座
1 x 可选 I/F 开口，用于可选功能输出或模块接口
前端I/O
LED指示灯：电池、HDD 访问、编程
ATX电源开关
2 x Intel® I210-IT GbE LAN 端口，支持WoL，teaming和PXE
1 x RS232/422/485 支持自动流量控制
2 x USB 3.0（ 900mA）
2 x USB 2.0（ 500mA）
后端I/O
6 x USB 3.0 端口（ 900mA）
1 x DB44 串行端口，用于 4 x COM 端口
1 x 天线孔
1 x 3 pin DC输入，支持9V-30V DC输入
后端I/O
1 x 远程电源开关
DVI-I显示输出
1x RS232/422/485支持自动流量控制
RS232/422/485无跳线设置
2 x DB9 用于 RS232（COM3 和 COM4）
1x 麦克风输入和 1x 线路输出
2x 天线孔，用于 Wi-Fi/3.5G 天线
1x I/F，用于 mini-PCIe Wi-Fi/3.5G
后端I/O
1 x显示端口
1 x SIM 卡座
1 x 外部 CFast 插座
2 x RS232/422/485支持自动流量控制
2 x DB9 用于 RS232（COM3 和 COM4）
2 x 天线孔，用于安装可选的 Wi-Fi/3.5G 天线
1 x 远程电源开关
1 x I/F，用于 mini-PCIe Wi-Fi/3.5G/LTE/NEXCOM的自动化模块输出
后端I/O
1 x 显示端口
1 x DVI-D 端口
4 x USB 3.0 （ 900mA）
2 x Intel® I210IT GbE LAN 端口，支持WoL，teaming和PXE
1 x 线路输出和 1 x 麦克风输入
2 x天线孔，用于安装Wi-Fi/3.5G 天线
1 x 3 pin DC输入，支持9-30VDC输入
1 x 3 针远程电源开关
后端I/O
1 x 天线孔，用于WI-FI/3.5G 天线
1 x M.2（SATA 2.0、2242）
1 x 2.5″硬盘 (SATA 2.0)
内部I/O
4 x GPI 和 4 x GPO（可编程为 GPI 或 GPO）
1 x Nano SIM 卡座
内部I/O
4x GPI和4 GPO（5V，TTL类型）
内部I/O
4x GPI和4 GPO（5V，TTL类型）
内部I/O
4x GPI和4 GPO（5V，TTL类型）
内部I/O
–
工作环境
温度
工作温度：-5~55°C
储存温度：-20℃~75℃
温度
工作温度：-5℃~55℃
储存温度：-30℃~85℃
温度
工作温度：-5℃~55℃
储存温度：-30℃~85℃
温度
工作温度：-20℃~70℃
储存温度：-20℃~80℃
温度
工作温度：-5℃~55℃
储存温度：-20℃~80℃
工作湿度
10%-95%相对湿度，无冷凝
工作湿度
10%-95%相对湿度，无冷凝
工作湿度
10%-95%相对湿度，无冷凝
工作湿度
40°C 时相对湿度为 95%
工作湿度
10%-95%相对湿度，无冷凝
能耗
输入电源
9-30VDC
输入电源
9-30VDC
输入电源
9-30VDC
输入电源
9-30VDC
输入电源
24VDC
电源适配器
1 x 可选24V、60W 电源适配器
电源适配器
1 x 可选24V、60W 电源适配器
电源适配器
1 x 可选24V、60W 电源适配器
电源适配器
1 x 可选24V、60W 电源适配器
电源适配器
1 x 可选24V、60W 电源适配器
尺寸和重量
尺寸
162mm (W) x 150mm (D) x 26mm (H)
尺寸
185mm (W) x 131mm (D) x 54mm (H)
尺寸
185mm (W) x 131mm (D) x 54mm (H)
尺寸
185mm (W) x 131mm (D) x 54mm (H)
尺寸
185 mm (W) x 131mm (D) x 54 mm (H)
净重量
0.87 kg
净重量
1.3 Kg
净重量
1.3 Kg
净重量
1.3 Kg
净重量
1.3 Kg
总重量
2 kg
总重量
3 Kg
总重量
2 Kg
总重量
2 Kg
总重量
2 Kg
认证
CE
FCC Class A
CE
FCC Class A
CE
FCC Class A
CE：
EN61000-6-2
EN61000-6-4
FCC Class A
CE
FCC Class A
eCC3800系列

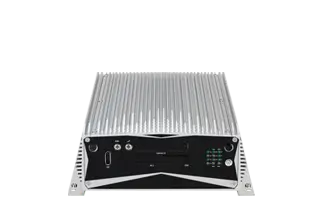

eCC3800E

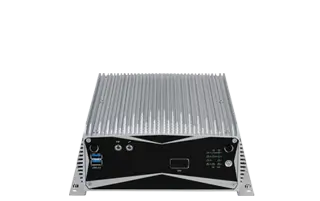

eCC3800E-H110
系统资源
中央处理器
第六代 Intel® Core™ i7/i5/i3 LGA 插槽型嵌入式处理器
– Core™ i7-6700TE，四核，2.4GHz，8M 缓存
– Core™ i5-6500TE，四核，2.3GHz，6M 缓存
– Core™ i3-6100TE，双核，2.7GHz，4M 缓存
– Intel® Pentium® G4400TE 2.4GHz，3M 高速缓存
– Intel® Celeron® G3900TE 2.3GHz，2M 高速缓存
中央处理器
第六代 Intel® Core™ i7/i5/i3 LGA 插槽型嵌入式处理器
– Core™ i7-6700TE，四核，2.4GHz，8M 缓存
– Core™ i5-6500TE，四核，2.3GHz，6M 缓存
– Core™ i3-6100TE，双核，2.7GHz，4M 缓存
– Intel® Pentium® G4400TE 2.4GHz，3M 高速缓存
– Intel® Celeron® G3900TE 2.3GHz，2M 高速缓存
支持的操作系统
Windows 7 PRO，32位/64位
Windows Embedded Standard 7，32位/64位
Windows 10 IoT，32位/64位
支持的操作系统
Windows 7 PRO, 32bit/64bit
Windows Embedded Standard 7, 32bit/64bit
Windows 10 IoT, 32bit/64bit
内存
16GB DDR4
内存
16GB DDR4
接口
前端I/O
LED指示灯：LAN 活动、GPO 状态、COM1/2、 TX、RX、HDD访问
1 x ATX 电源开关
1 xDP
1 x 线路输出和 1 x 麦克风输入
2 x 天线孔
1 x 外部 M.2 插座
1 x SIM 卡座
前端I/O
LED指示灯：LAN 活动、GPO 状态、COM1/2、 TX、RX、HDD访问
1 x ATX 电源开关
2 x USB 2.0 （端口 500mA）
1 x 线路输出和
1 x 麦克风输入
2 x 天线孔
1 x SIM 卡座
后端I/O
2 x DB9 用于 COM1 和 COM2
– COM1：RS232/422/485自动流量控制
– COM2：RS232/422/485自动流量控制
4 x USB 3.0（ 900mA）
2 x USB 2.0（ 500mA）
1 x DVI-D 端口
1 x HDMI 端口
3 x Intel® I210IT GbE LAN 端口，支持WoL，teaming和PXE
1 x 2 pin远程电源开关
9V-30V直流输入
后端I/O
2 x DB9 用于 COM1 和 COM2
– COM1：RS232/422/485自动流量控制
– COM2：RS232/422/485自动流量控制
4 x USB 3.0（ 900mA）
1 x DVI-D 端口
1 x HDMI 端口
2 x Intel® I210IT GbE LAN 端口，支持WoL，teaming和PXE
1 x 2 pin远程电源开关
9V – 30V 直流输入
储存设备
– 1 x 2.5 “硬盘 (SATA 3.0)
– 1 x mSATA（内部迷你 PCIe 插槽）
工作环境
温度
工作温度：-5℃~55℃
储存温度：-20℃~85℃
温度
工作温度：-5℃~55℃
储存温度：-20℃~85℃
工作湿度
10%-93%相对湿度，无冷凝
工作湿度
10%-93%相对湿度，无冷凝
能耗
电源模式
AT/ATX电源模式（默认：ATX电源模式）
电源模式
AT/ATX电源模式（默认：ATX电源模式）
输入电源
9-30VDC
输入电源
9-30VDC
电源适配器
可选配AC转DC电源适配器（24VDC、120W）
电源适配器
可选配AC转DC电源适配器（24VDC、120W）
尺寸和重量
尺寸
215 mm(W) x 272mm (D) x 93mm (H)
尺寸
215 mm(W) x 272mm (D) x 93mm (H)
净重量
4.5 Kg
净重量
4.5 Kg
总重量
5.9 Kg
总重量
5.9 Kg
认证
CE：
EN61000-6-2
EN61000-6-4
FCC Class A
UL
CE：
EN61000-6-2
EN61000-6-4
FCC Class A
UL
优势
运行直观、强大的软件和云平台
宏集提供的工业PC是运行基于JMobile的应用程序的理想平台。JMobile直观、强大，是用于构建有效的HMI解决方案。在架构较简单的设备无法满足所有要求的情况下，像JMobile这样在强大的硬件平台上实现HMI 的应用程序是必要的。
非常适合空间有限的环境
宏集EPC系列非常适合系统和显示器分开且空间有限的环境。
