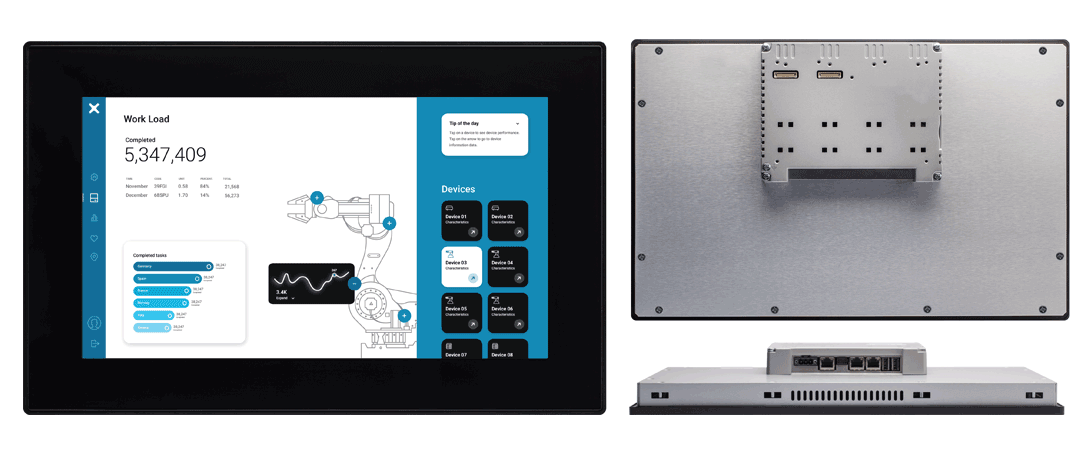

eX715M
宏集eX715M是一款all-in-one物联网HMI，因其强大的功能成为系统集成的完整解决方案。它可以作为HMI、网关和PLC使用。
该产品能帮助用户轻松实现OT与引T的融和，满足工业4.0的功能需求。
强大的64 位四核 CPU可确保 JMobile 应用程序在最佳环境中运行以获得最高性能。
概述
宏集eX700M系列在宏集eX700系列的基础上进行性能提升，并进一步证实了宏集eX700系列产品的差异化优势：
- 多点触控显示屏和坚固的玻璃正面
- 3 个以太网口，支持集成拓展模块
- 针对极端工作环境、海事和工业的全方位认证证书
- 集成CODESYS PLC V3运行环境，支持Profinet、EtherCAT等多种现场总线
宏集eX700M系列具有强大的64位四核CPU，可确保JMobile应用程序在最佳环境中运行以获得最高性能。
除了OPC UA、Modbus、MQTT等出色的通信功能外，宏集eX700M还可通过配套Mobile组态软件完成更多定制化功能的开发。
宏集eX700M系列是工厂、船舶、楼宇自动化等要求严苛领域的理想IIOT边缘应用解决方案，这些场景需要强大且高性能的HMI，尽可能靠近操作员进行安装。
主要特征
快速工作
系统和项目快速启动
超强性能
64位四核CPU
超宽的工作温度
-20° 至 +60 °C
清晰显示
15.6” TFT 投射电容式触摸屏，真正的玻璃设计，多点触控操作
集成CODESYS
支持多种现场总线协议的CODESYS V3
安全使用
耐刮擦、耐紫外线、耐化学品
高扩展性
最多3个以太网口实现网络分离， 支持本地集成扩展模块
多项认证
EMC、IECEx、DNV、cULus、RCM
配件
CODESYS V3
CODESYS V3 软PLC
PLCM01
CAN模块
PLCM01-NE
CAN模块，无总线拓展
PLCM02
KNX/EIB模块
PLCM03
RS-232模块
PLCM04
RS-422/485模块
PLCM06
Profibus DP模块
PLCM10
4G/Wi-Fi/GNSS通讯模块
PLCM10B
4G通讯模块
PLIO03
数字量+模拟量I/O模块
PLIO04
数字量+模拟量I/O模块
PLIO06
数字量I/O模块
PLIO07
继电器输出模块
技术参数
系统资源
- 显示 – 颜色：15.6″ TFT LED – 16M
- 分辨率：1366×768，高清
- 亮度：400 cd/㎡
- 调光：可以
- 触摸屏：真正的玻璃投射电容式、多点触控
- 中央处理器：64 位 RISC 四核 – 1.6 GHz
- 操作系统：Linux
- 闪存：8GB
- 内存：2GB
- FRAM：64KB
- RTC时钟、RTC备用电池、蜂鸣器
接口
- 以太网端口：3个（端口 0 – 10/100/1000、端口 1 – 10/100、端口 2 – 10/100）
- USB端口：2个 (Host V2.0, max. 500 mA)
- 串行端口：1 个（RS-232、RS-485、RS-422，软件可配置），最多3个（使用扩展模块）
- SD卡插槽
- 扩展：2个扩展模块插槽
耗能
- 电源：24 V直流电（10 至 32 V直流电）
- 耗能：24 Vdc 时为 1.2 A（最大值）
- 输入保护：电气
- 电池：可充电锂电池，用户不可更换
工作环境
- 工作温度：-20° 至 +60 °C（垂直安装），扩展模块和USB设备可能会将最高温度限制为 +50 °C
- 储存温度：-20°C 至 +70°C
- 工作/存储湿度：5-85% 相对湿度，无凝结
- 防护等级：IP66（前）、IP20（后）- 类型：12、4X
尺寸和重量
- 面板：长x高-422×267 mm（16.6×10.5″）
- 切口： AxB-411×256 mm (16.18×10″)
- 深度：D+T-56+8 mm（2.20+0.33″）
- 重量：4.1kg
认证
- CE：Electromagnetic Compatibility Directive 2014/30/EU (EMC)
- ATEX：2/22 区——II 3 G Ex ec IIC T5…T4 Gc、II 3 D Ex tc IIIC T95°C Dc | -20°C ≤ Tamb ≤ +60°C 或 0°C ≤ Tamb ≤ +50°C
- IECEx：2/22 区——Ex ec IIC T5…T4 Gc、Ex tc IIIC T95°C Dc | -20°C ≤ Tamb ≤ +60°C 或 0°C ≤ Tamb ≤ +50°C
- UL：cULus——UL61010-1 / UL61010-2-201
- UL：cULus——Class 1 Div 2
- DNV
- RCM
