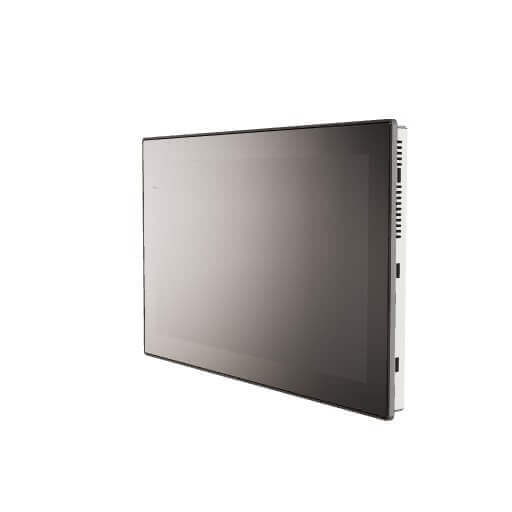

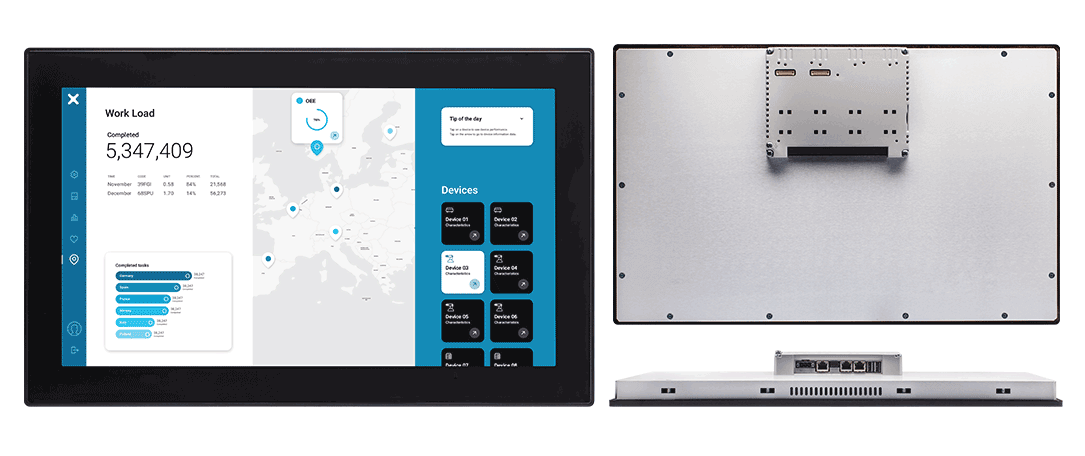

eX721M

宏集eX721M是一款all-in-one物联网HMI,具备超大显示屏幕,防刮擦、防紫外线和耐化学腐蚀,并具备许多重要的认证,使其可以在工厂车间和恶劣环境中应用。

强大的64位四核CPU可确保JMobile应用程序在最佳环境中运行,以获得最高性能。

它提供超高性能,高分辨率多触控PCAP玻璃显示屏,集成CODESYS V3的强大PLC,以及确保提供极佳响应速度的硬件和软件。

概述

宏集eX700M系列在宏集eX700系列的基础上进行性能提升,并进一步证实了宏集eX700系列产品的差异化优势:
  • 多点触控显示屏和坚固的玻璃正面
  • 3 个以太网口,支持集成拓展模块
  • 针对极端工作环境、海事和工业的全方位认证证书
  • 集成CODESYS PLC V3运行环境,支持Profinet、EtherCAT等多种现场总线
宏集eX700M系列具有强大的64位四核CPU,可确保JMobile应用程序在最佳环境中运行以获得最高性能。
除了OPC UA、Modbus、MQTT等出色的通信功能外,宏集eX700M还可通过配套Mobile组态软件完成更多定制化功能的开发。

宏集eX700M系列是工厂、船舶、楼宇自动化等要求严苛领域的理想IIOT边缘应用解决方案这些场景需要强大且高性能的HMI,尽可能靠近操作员进行安装。

主要特征

快速工作

系统和项目快速启动

超强性能

64位四核CPU

超宽的工作温度

-20° 至 +60 °C

清晰显示

21.5” TFT 投射电容式触摸屏,真正的玻璃设计,多点触控操作

集成CODESYS

支持多种现场总线协议的CODESYS V3

安全使用

耐刮擦、耐紫外线、耐化学品

高扩展性

最多3个以太网口实现网络分离, 支持本地集成扩展模块

多项认证

EMC、IECEx、DNV、cULus、RCM

配件

CODESYS V3

CODESYS V3 软PLC

PLCM01

CAN模块

PLCM01-NE

CAN模块,无总线拓展

PLCM02

KNX/EIB模块

PLCM03

RS-232模块

PLCM04

RS-422/485模块

PLCM06

Profibus DP模块

PLCM10

4G/Wi-Fi/GNSS通讯模块

PLCM10B

4G通讯模块

PLIO03

数字量+模拟量I/O模块

PLIO04

数字量+模拟量I/O模块

PLIO06

数字量I/O模块

PLIO07

继电器输出模块

技术参数

系统资源
  • 显示 – 颜色:21,5″ TFT LED – 16M
  • 分辨率:1920×1080,全高清
  • 亮度:300 cd/㎡
  • 调光:可以
  • 触摸屏:真正的玻璃投射电容式、多点触控
  • 中央处理器:64 位 RISC 四核 – 1.6 GHz
  • 操作系统:Linux
  • 闪存:8GB
  • 内存:2GB
  • FRAM:64KB
  • RTC时钟、RTC备用电池、蜂鸣器
接口
  • 以太网端口:3个(端口 0 – 10/100/1000、端口 1 – 10/100、端口 2 – 10/100)
  • USB端口:2个 (Host V2.0, max. 500 mA)
  • 串行端口:1 个(RS-232、RS-485、RS-422,软件可配置),最多3个(使用扩展模块)
  • SD卡插槽
  • 扩展:2个扩展模块插槽
耗能
  • 电源:24 V直流电(10 至 32 V直流电)
  • 耗能:24 Vdc 时为 1.7 A(最大值)
  • 输入保护:电气
  • 电池:可充电锂电池,用户不可更换
工作环境
  • 工作温度:-20° 至 +60 °C(垂直安装),扩展模块和USB设备可能会将最高温度限制为 +50 °C
  • 储存温度:-20°C 至 +70°C
  • 工作/存储湿度:5-85% 相对湿度,无凝结
  • 防护等级:IP66(前)、IP20(后)- 类型:12、4X
尺寸和重量
  • 面板:长x高-552×347 mm (21.7×13.66″)
  • 切口: AxB-541×336 mm (21.3×13.22″)
  • 深度:D+T-56+8 mm (2.20+0.31″)
  • 重量:6.1 kg
认证
  • CE:Electromagnetic Compatibility Directive 2014/30/EU (EMC)
  • ATEX:2/22 区——II 3 G Ex ec IIC T5…T4 Gc、II 3 D Ex tc IIIC T95°C Dc | -20°C ≤ Tamb ≤ +60°C 或 0°C ≤ Tamb ≤ +50°C
  • IECEx:2/22 区——Ex ec IIC T5…T4 Gc、Ex tc IIIC T95°C Dc | -20°C ≤ Tamb ≤ +60°C 或 0°C ≤ Tamb ≤ +50°C
  • UL:cULus——UL61010-1 / UL61010-2-201
  • UL:cULus——Class 1 Div 2
  • DNV
  • RCM
