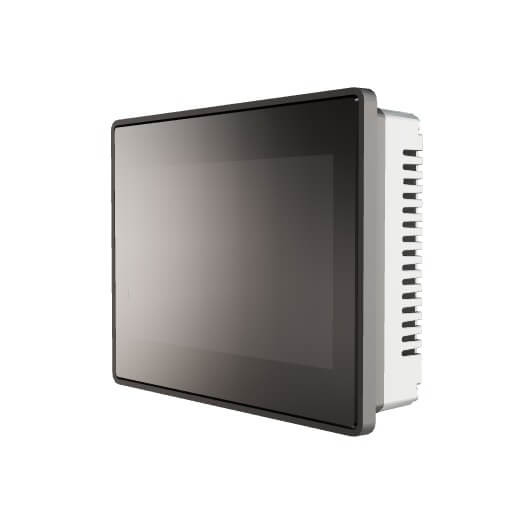

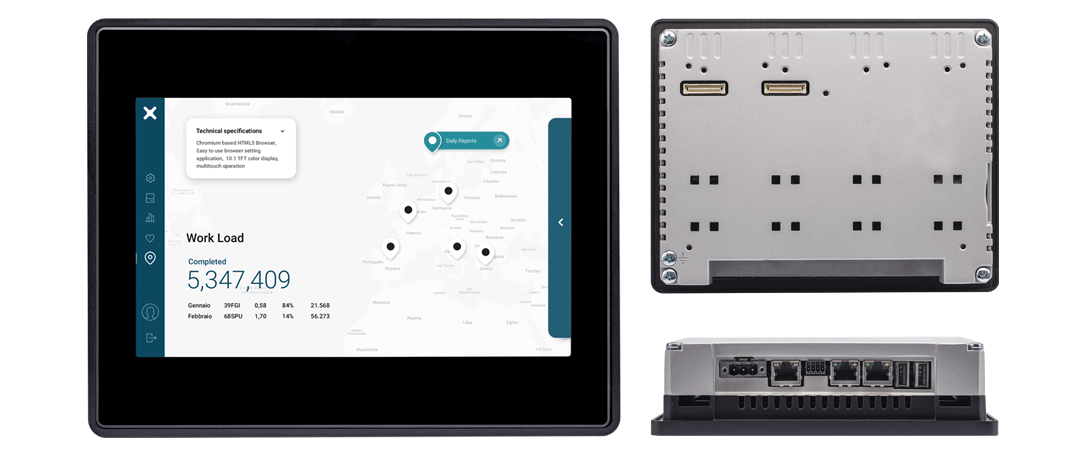

eX707G

宏集将eX700G系列推向了新高度,使您能够将高性能阳光下可浏览的HMI与最先进的连接(例如 OPC UA)结合起来。



概述

宏集eX700G系列将高性能阳光下可读HMI与最先进的连接功能和顶级性能结合在出色的设计中,作为设计承诺,该产品可在操作员安全可能受到威胁的环境中使用。

宏集将该产品系列设计为工业物联网边缘设备,将强大的控制器与网络功能和出色的通信选项(包括OPC UA客户端/服务器 OPC UA)相结合。它们是物联网应用的理想选择,尤其在海洋和加工行业等极端环境中

玻璃投射电容式触摸屏与分辨率为800×480的绚丽7″宽屏粘合在一起,可保证在此类环境下具有最高的光学性能和耐受性。
与所有宏集eX700系列HMI 产品一样,其设计目的是运行JMobile软件。

  • 包含JMobile runtime
  • 需要JMobile V2.8或更高版本
  • 支持具有完全网络分离的Corvina安全连接
  • OPC UA服务器和客户端
  • 可选的CODESYS V3 runtime,支持 EtherCAT、PROFINET、Ethernet/IP和POWERLINK、现场总线

主要特征

阳光下可浏览

明亮的显示屏,在阳光充足的情况下可浏览

灵敏触控

投射式电容触摸屏

操作系统

Linux RT

宽工作温度范围

工作温度-20° 至 +60 °C

高度扩展

适用于现场总线与网络的可选扩展模块

集成CODESYS

可选的 CODESYS 集成 PLC,可作为PLC使用

坚固耐用

全金属外壳

多种认证

CE、ATEX、IECEx、UL、DNV、RCM

配件

CODESYS V3

CODESYS V3 软PLC

PLCM01

CAN模块

PLCM01-NE

CAN模块,无总线拓展

PLCM02

KNX/EIB模块

PLCM03

RS-232模块

PLCM04

RS-422/485模块

PLCM06

Profibus DP模块

PLCM10

4G/Wi-Fi/GNSS通讯模块

PLCM10B

4G通讯模块

PLIO03

数字量+模拟量I/O模块

PLIO04

数字量+模拟量I/O模块

PLIO06

数字量I/O模块

PLIO07

继电器输出模块

技术参数

系统资源
  • 显示 – 颜色:7″TFT 16:9 LED – 16M
  • 分辨率:800×480,WVGA
  • 亮度:600 cd/㎡
  • 调光:可调至0%
  • 触摸屏:真正的玻璃投射电容式、多点触控
  • 中央处理器:32 位 RISC 双核 – 800 MHz
  • 操作系统:Linux RT
  • 闪存:4GB
  • 内存:1GB
  • FRAM:64KB
  • RTC时钟、RTC备用电池、蜂鸣器
接口
  • 以太网端口:3(端口 0 – 10/100/1000、端口 1 – 10/100、端口 2 – 10/100)
  • USB端口:2 (Host V2.0, max. 500 mA)
  • 串行端口:1 个(RS-232、RS-485、RS-422,软件可配置),最多3个(使用扩展模块)
  • 数字输出:1 SSR NO 60V 0.5A
  • SD卡插槽
  • 扩展:2个扩展模块插槽
耗能
  • 电源:24 V直流电(10 至 32 V直流电)
  • 耗能:24 Vdc 时为 0.7 A(最大值)
  • 电池:可充电锂电池,用户不可更换
  • 输入保护:电气
工作环境
  • 工作温度:-20° 至 +60 °C(垂直安装) ,扩展模块和USB设备可能会将最高温度限制为 +50 °C
  • 储存温度:-20°C 至 +70°C
  • 工作/存储湿度:5-85% 相对湿度,无冷凝
  • 防护等级:IP66(前)、IP20(后) 类型:12、4X
尺寸和重量
  • 面板:长x高-187×147 mm (7.36×5.79″)
  • 切口:AxB-176×136 mm (6.93×5.35″)
  • 深度:D+T-176×136 mm (6.93×5.35″)
  • 重量:1.5kg
认证
  • CE:Radio Equipment Directive 2014/53/EU (RED)
  • ATEX:2/22 区——II 3 G Ex ec IIC T5…T4 Gc、II 3 D Ex tc IIIC T95°C Dc | -20°C ≤ Tamb ≤ +60°C 或 0°C ≤ Tamb ≤ +50°C
  • IECEx:2/22 区——Ex ec IIC T5…T4 Gc、Ex tc IIIC T95°C Dc | -20°C ≤ Tamb ≤ +60°C 或 0°C ≤ Tamb ≤ +50°C
  • UL:cULus——UL61010-1 / UL61010-2-201
  • UL:cULus—— Class I Div. 2
  • DNV-GL
  • EU RO MR
  • RCM
