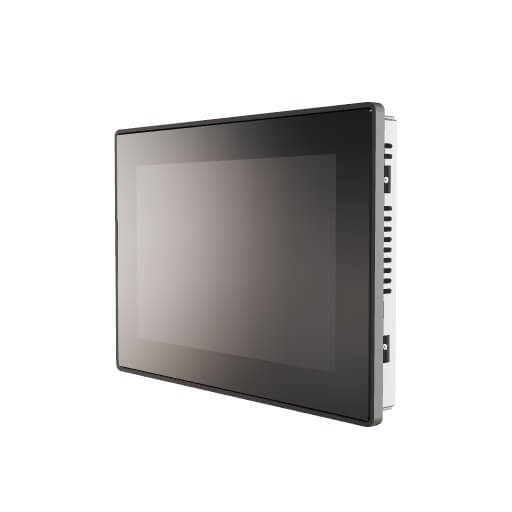

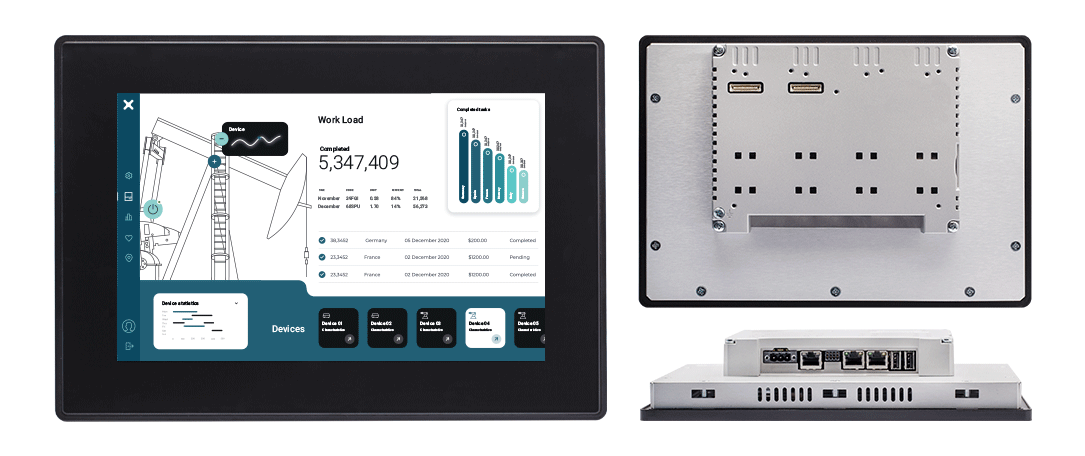

eX710G
宏集将eX700G系列推向了新高度，使您能够将高性能阳光下可浏览的HMI与最先进的连接（例如 OPC UA）结合起来。
概述
宏集eX700G系列将高性能阳光下可读HMI与最先进的连接功能和顶级性能结合在出色的设计中，作为设计承诺，该产品可在操作员安全可能受到威胁的环境中使用。
宏集将该产品系列设计为工业物联网边缘设备，将强大的控制器与网络功能和出色的通信选项（包括OPC UA客户端/服务器 OPC UA）相结合。它们是物联网应用的理想选择，尤其在海洋和加工行业等极端环境中。
玻璃投射电容式触摸屏与分辨率为800×480的绚丽7″宽屏粘合在一起，可保证在此类环境下具有最高的光学性能和耐受性。
与所有宏集eX700系列HMI 产品一样，其设计目的是运行JMobile软件。
- 包含JMobile runtime
- 需要JMobile V2.8或更高版本
- 支持具有完全网络分离的Corvina安全连接
- OPC UA服务器和客户端
- 可选的CODESYS V3 runtime，支持 EtherCAT、PROFINET、Ethernet/IP和POWERLINK、现场总线
主要特征
阳光下可浏览
明亮的显示屏，在阳光充足的情况下可浏览
灵敏触控
投射式电容触摸屏
操作系统
Linux RT
宽工作温度范围
工作温度-20° 至 +60 °C
高度扩展
适用于现场总线与网络的可选扩展模块
集成CODESYS
可选的 CODESYS 集成 PLC，可作为PLC使用
坚固耐用
全金属外壳
多种认证
CE、ATEX、IECEx、UL、DNV、RCM
配件
CODESYS V3
CODESYS V3 软PLC
PLCM01
CAN模块
PLCM01-NE
CAN模块，无总线拓展
PLCM02
KNX/EIB模块
PLCM03
RS-232模块
PLCM04
RS-422/485模块
PLCM06
Profibus DP模块
PLCM10
4G/Wi-Fi/GNSS通讯模块
PLCM10B
4G通讯模块
PLIO03
数字量+模拟量I/O模块
PLIO04
数字量+模拟量I/O模块
PLIO06
数字量I/O模块
PLIO07
继电器输出模块
技术参数
系统资源
- 显示 – 颜色：10.1″ TFT 16:9 LED – 16M
- 分辨率：1280×800，WXGA
- 亮度：800 cd/㎡
- 调光：可调至0%
- 触摸屏：真正的玻璃投射电容式、多点触控
- 中央处理器：32 位 RISC 双核 – 800 MHz
- 操作系统：Linux RT
- 闪存：4GB
- 内存：1GB
- FRAM：64KB
- RTC时钟、RTC备用电池、蜂鸣器
接口
- 以太网端口：3（端口 0 – 10/100/1000、端口 1 – 10/100、端口 2 – 10/100）
- USB端口：2 (Host V2.0, max. 500 mA）
- 串行端口：1 个（RS-232、RS-485、RS-422，软件可配置） ，最多3个（使用扩展模块）
- 数字输出：1 SSR NO 60V 0.5A
- SD卡插槽
- 扩展：2个扩展模块插槽
耗能
- 电源：24 V直流电（10 至 32 V直流电）
- 耗能：24 Vdc 时为 1.0 A（最大值）
- 电池：可充电锂电池，用户不可更换
- 输入保护：电气
工作环境
- 工作温度：-20° 至 +60 °C（垂直安装） ，扩展模块和USB设备可能会将最高温度限制为 +50 °C
- 储存温度：-20°C 至 +70°C
- 工作/存储湿度：5-85% 相对湿度，无冷凝
- 防护等级：IP66（前）、IP20（后） 类型：12、4X
尺寸和重量
- 面板：长x高-282×197 mm (11.10×7.80″)
- 切口：AxB-271×186 mm (10.67×7.32″)
- 深度：D+T-56+8 mm（2.20+0.33″）
- 重量：2.5kg
认证
- CE：Radio Equipment Directive 2014/53/EU (RED)
- ATEX：2/22 区——II 3 G Ex ec IIC T5…T4 Gc、II 3 D Ex tc IIIC T95°C Dc | -20°C ≤ Tamb ≤ +60°C 或 0°C ≤ Tamb ≤ +50°C
- IECEx：2/22 区——Ex ec IIC T5…T4 Gc、Ex tc IIIC T95°C Dc | -20°C ≤ Tamb ≤ +60°C 或 0°C ≤ Tamb ≤ +50°C
- UL：cULus——UL61010-1 / UL61010-2-201
- UL：cULus—— Class I Div. 2
- DNV-GL
- RCM
