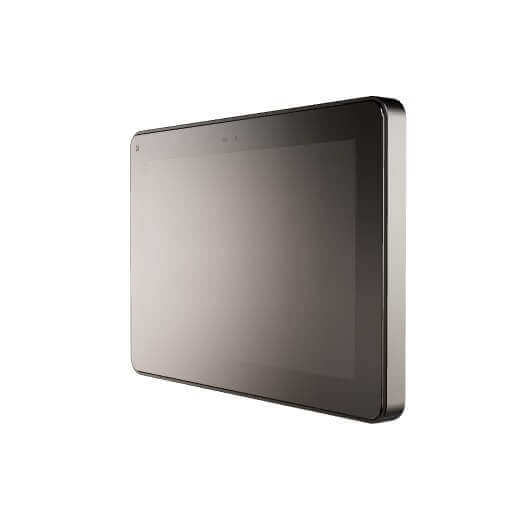

JSmart 707M Web

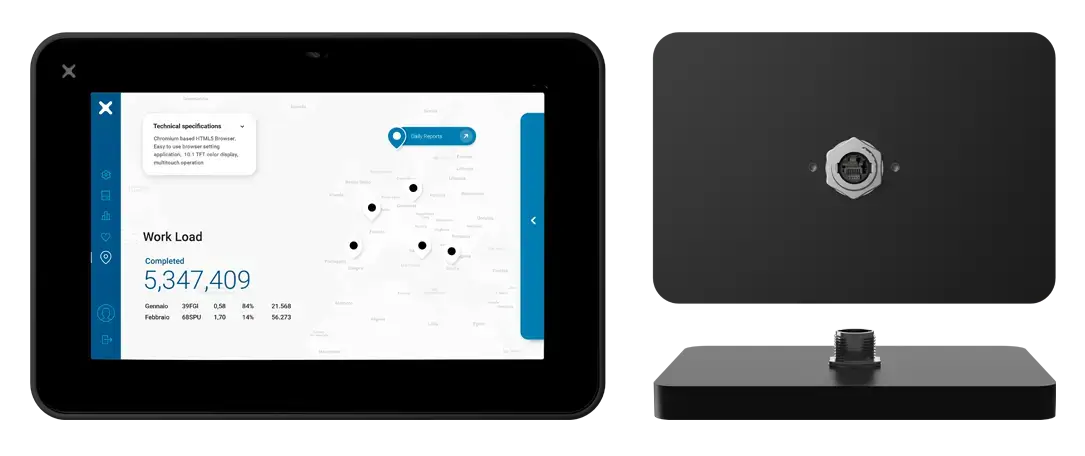

宏集JSmart 707M Web HMI的特点是时尚优雅的设计、带有坚固玻璃前端的7″多点触控PCAP触摸屏,以及通过单根以太网电缆完成供电和以太网通讯的能力

该产品可通过合适的附件和连接器实现最大的安装灵活性和效率 ,并提供全面的IP67保护。Wi-Fi接口提高了设备​​的集成能力,而NFC则扩展了应用范围。

概述

宏集JSmart 707M Web HMI工业、船舶和楼宇自动化等物联网边缘应用中表现出色,这些应用需要强大的HTML5 Web浏览器和可在关键区域运行的设备。

宏集JSmart 707M Web集成了基于HTML5的Chromium浏览器,支持kiosk模式操作并支持Corvina安全连接。

主要特征

浏览器应用

易于使用的浏览器设置应用程序

支持Chromium

基于HTML5的Chromium浏览器

操作系统

Linux

清晰显示

7"TFT 彩色显示屏,分辨率1024x600像素

灵敏触摸

PCAP触摸屏,多点触控

高效连接

10/100以太网端口PoE

拓展集成

Wi-Fi连接和NFC设备

坚固设计

全面的IP保护;非常适合安装臂安装

超宽工作温度

工作温度 -20°C 至 +55°C

安全使用

具备 UL 61010-1 认证

简易安装

专用的HMI支撑臂系统

内置传感器

包括环境和运动传感器

兼容插件和配件

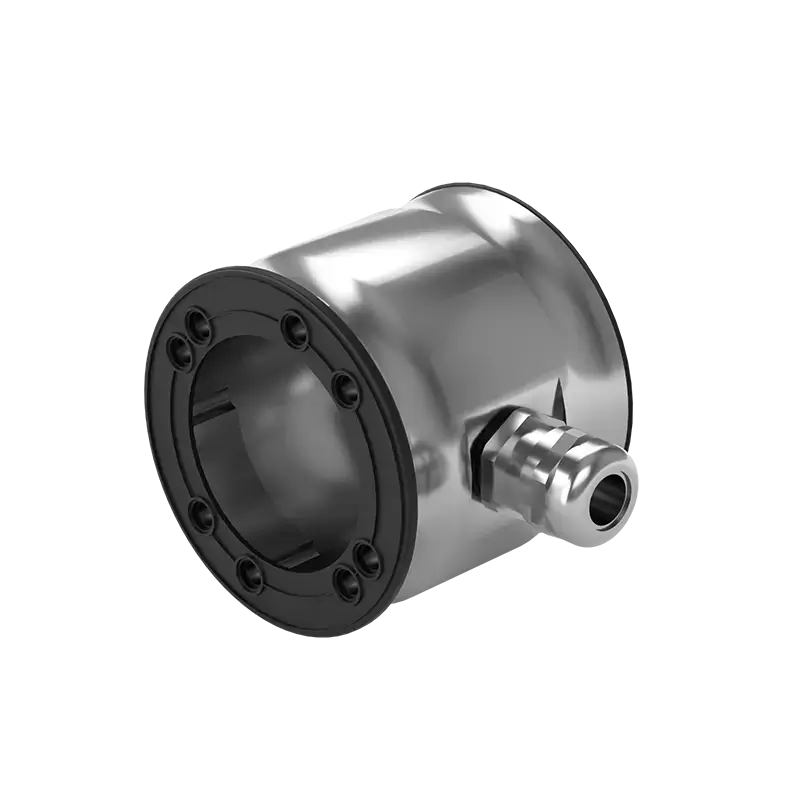

支架 | 多用途附件

距离墙壁50mm,包含所有垫圈和螺丝,防护等级IP67

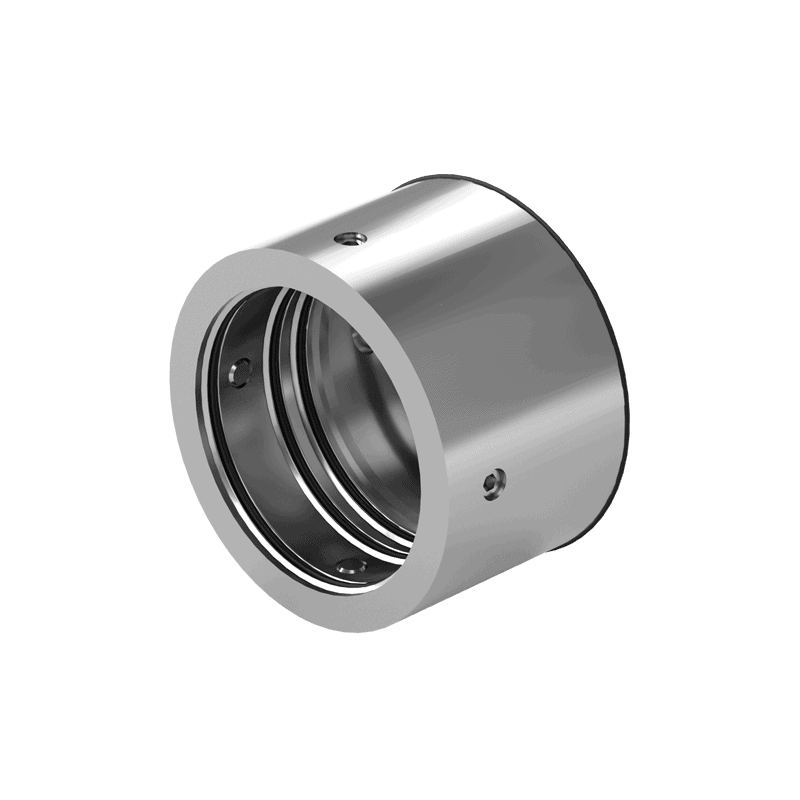

支架 | 管附件

距离管70mm,管接头48mm,包含所有垫圈和螺丝,防护等级IP67

支架 | 管附件

距离管50mm,管接头48mm,包含所有垫圈和螺丝,防护等级IP67

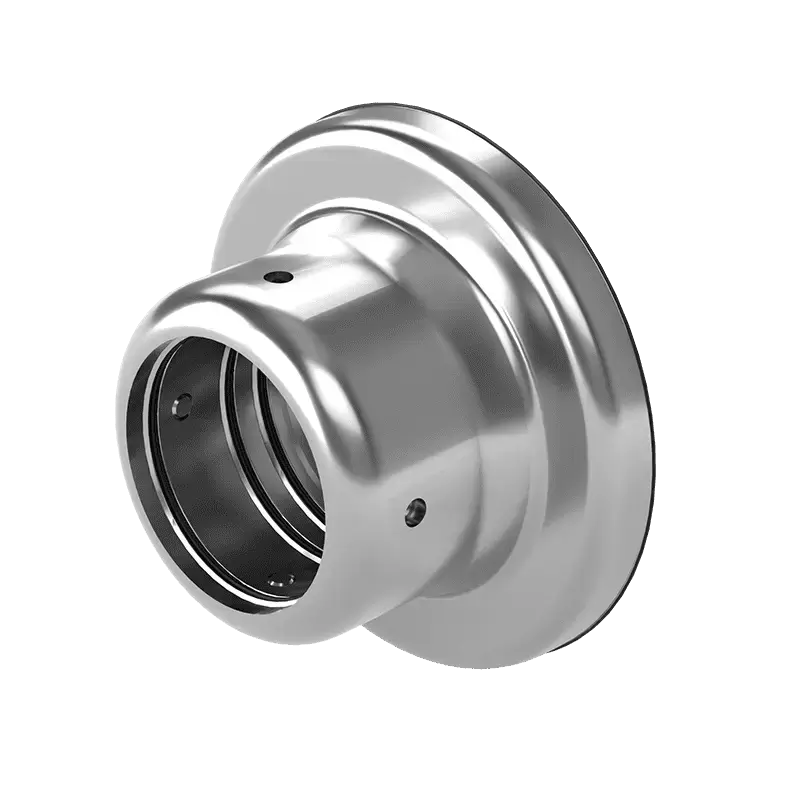

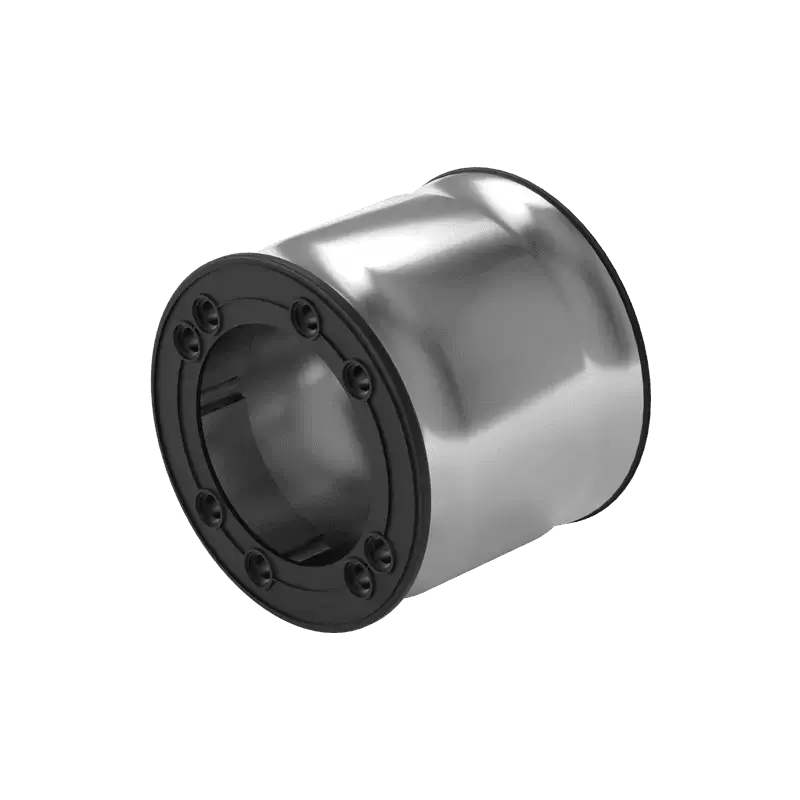

支架 | 墙壁附件

距离墙壁50mm,包含所有垫圈和螺丝,防护等级IP67

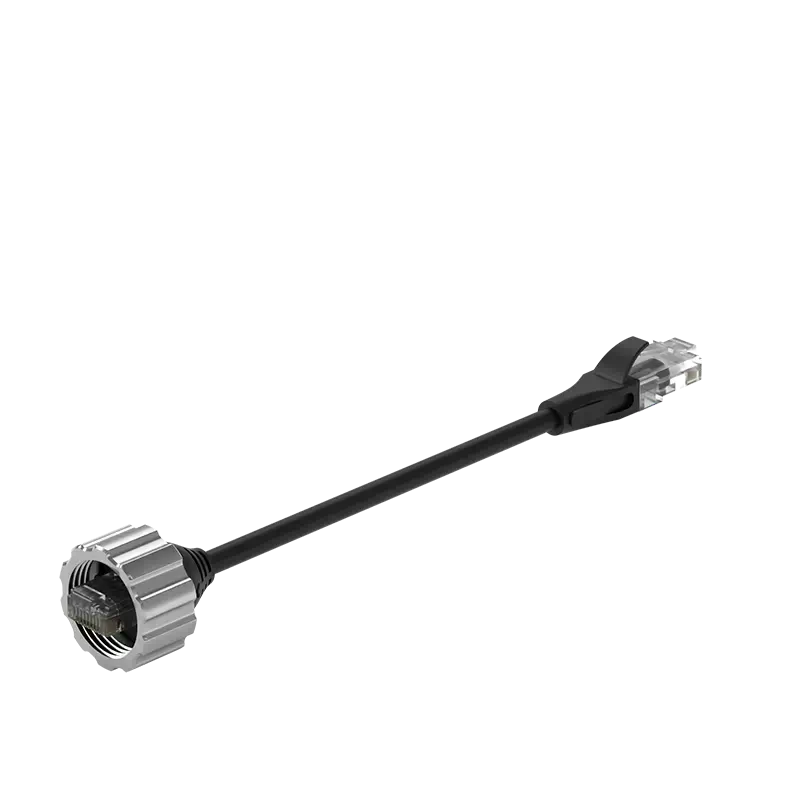

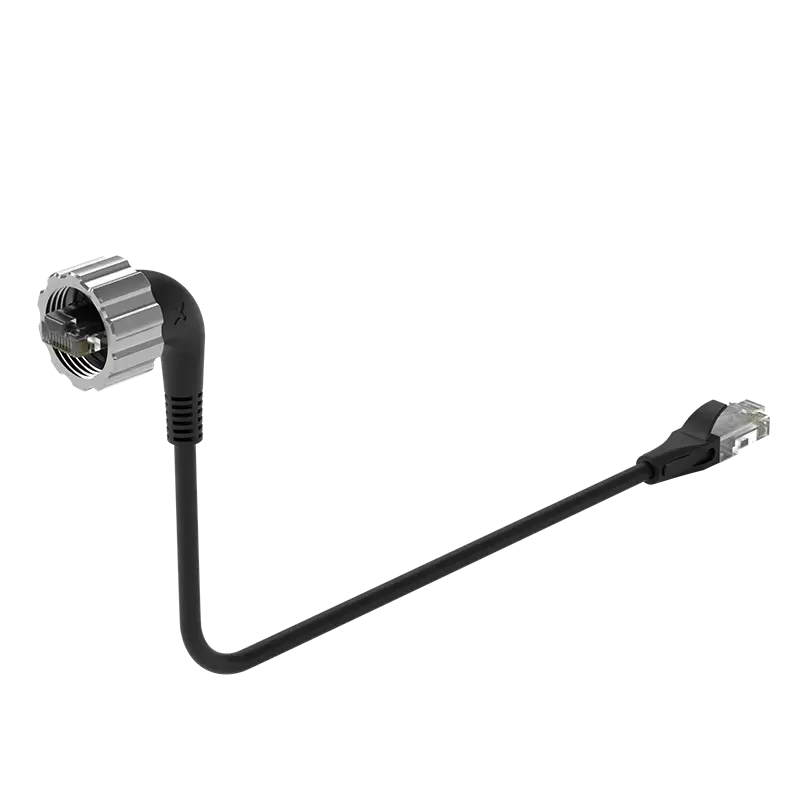

电缆 | 90°PoE

JSmart系列HMI PoE 和 USB 电缆

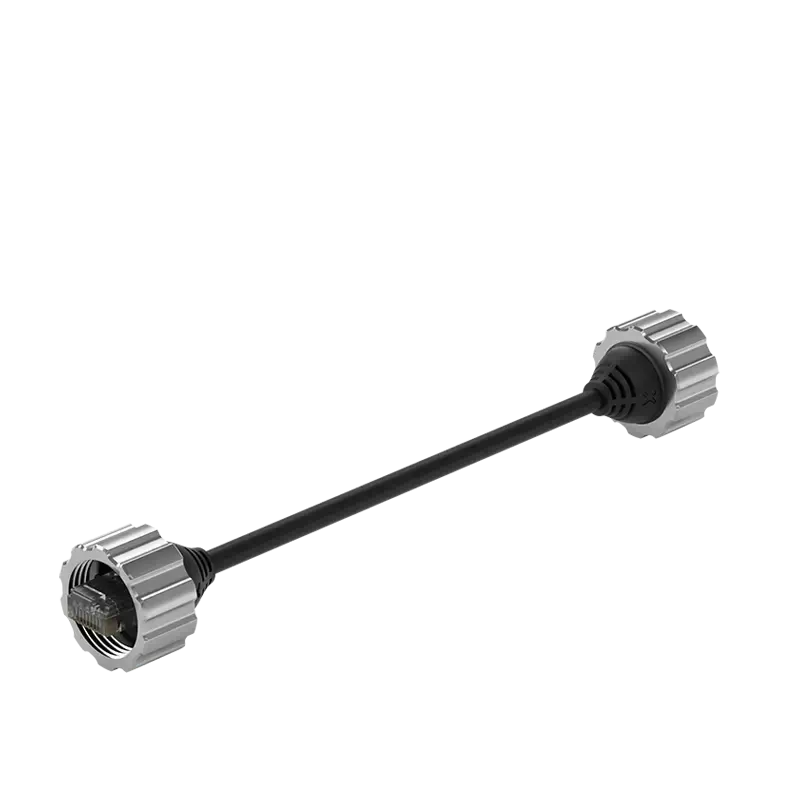

电缆 | 以太网PoE

JSmart系列HMI PoE 和以太网电缆

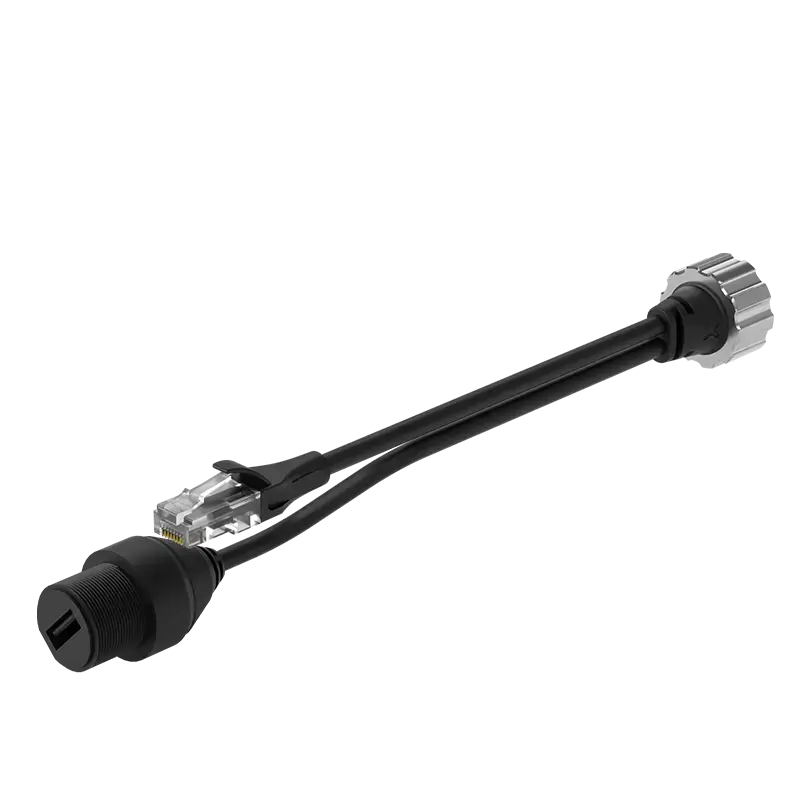

电缆 | PoE/USB

JSmart系列HMI PoE 和以太网/USB电缆

电缆 | PoE供电器

JSmart系列HMI PoE 电缆

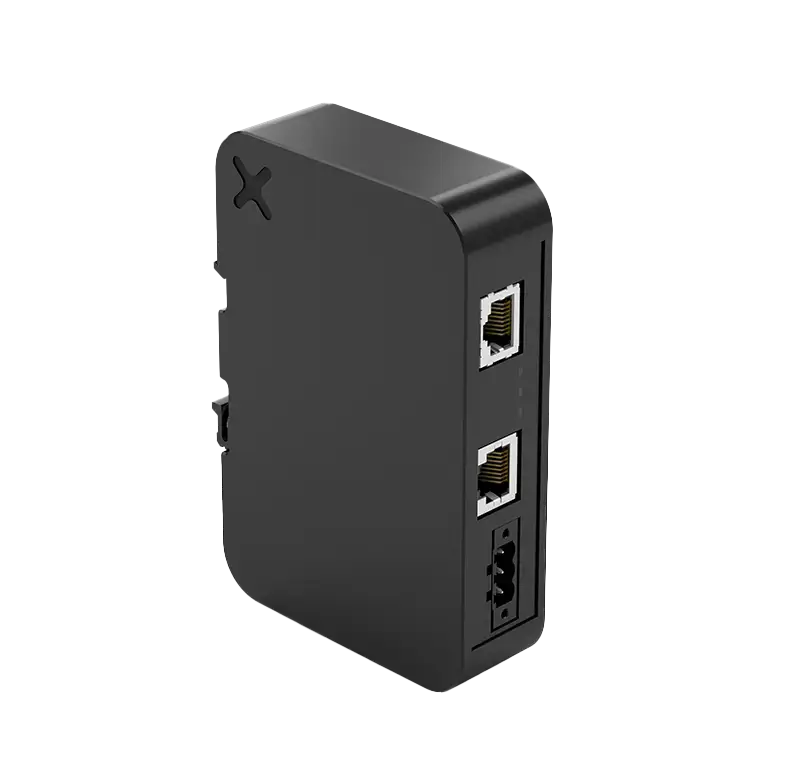

PoE供电器 | DIN导轨安装

适用于JSmart系列HMI的坚固型PoE供电器

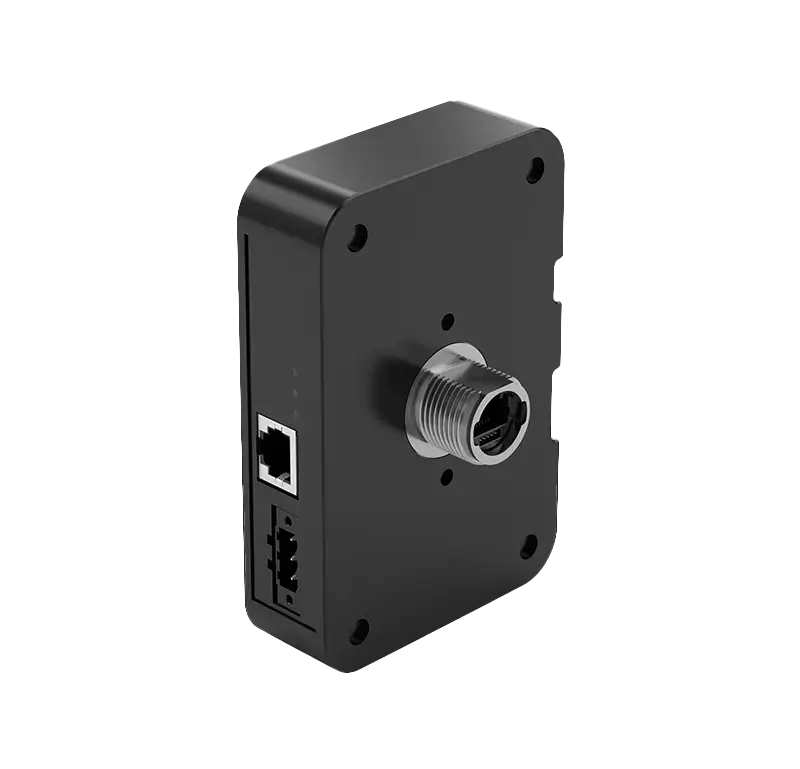

PoE供电器 | 面板安装

适用于JSmart系列HMI的坚固型PoE供电器

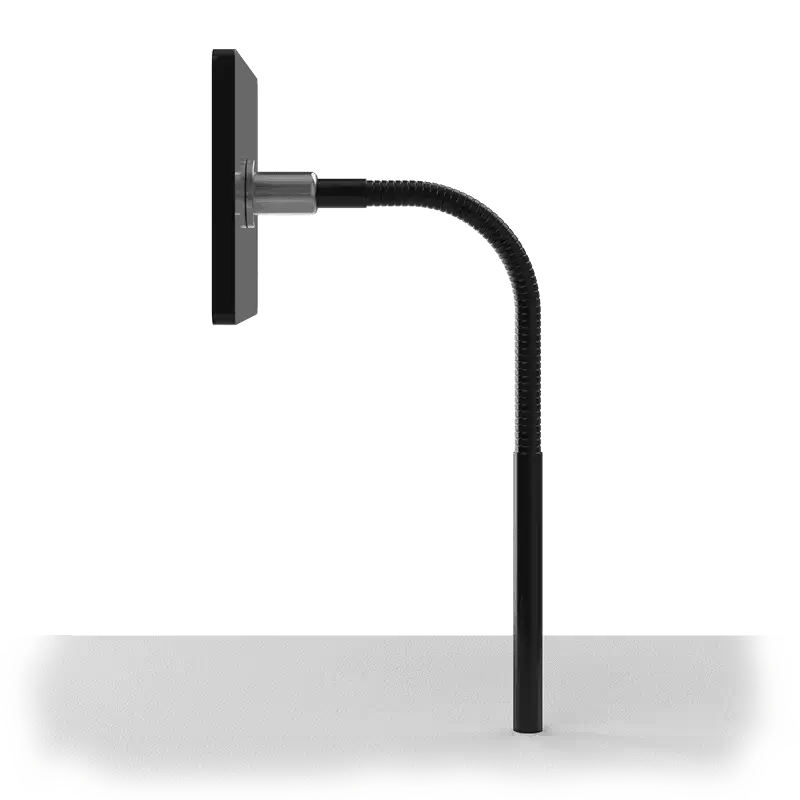

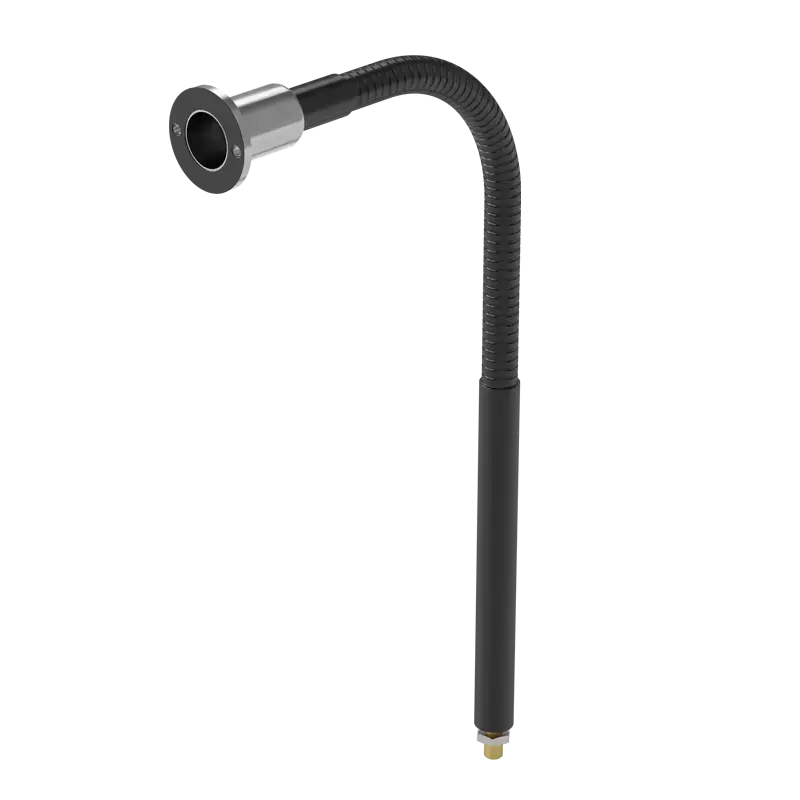

支架 | 鹅颈管

570mm高,多平面灵活性,防护等级IP20,包含5m电缆

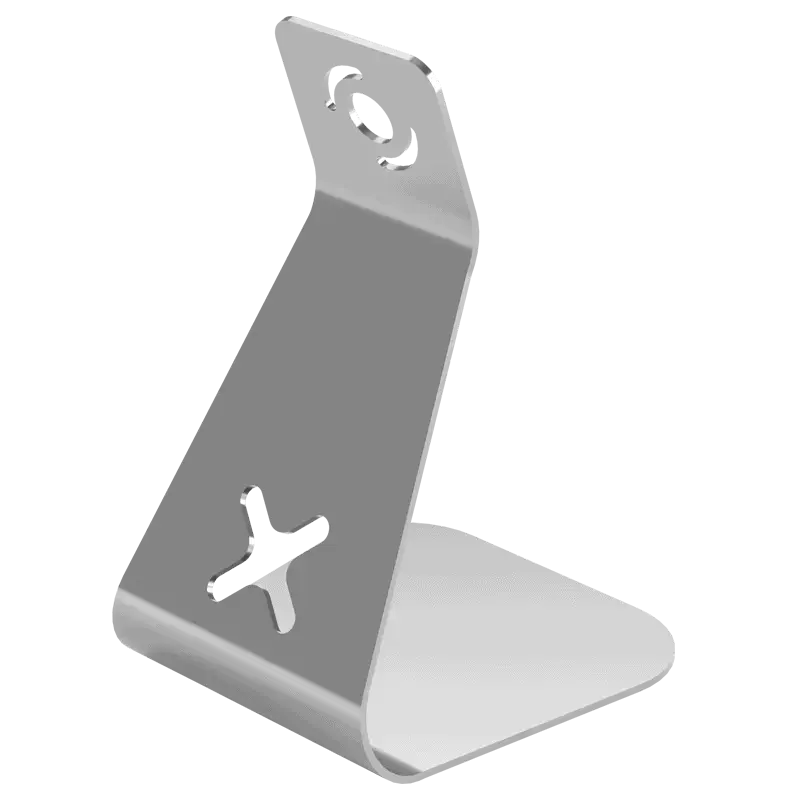

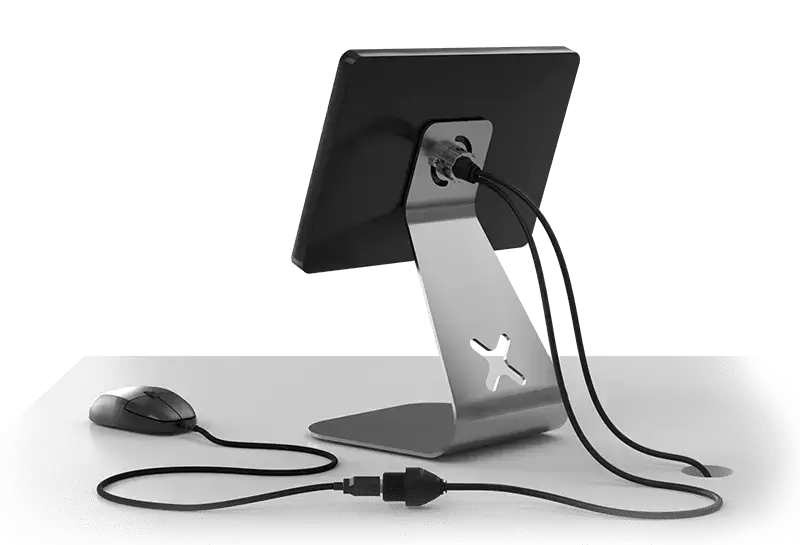

支架 | 桌架

57.1cm高,用于桌面,完美的高度,方便使用

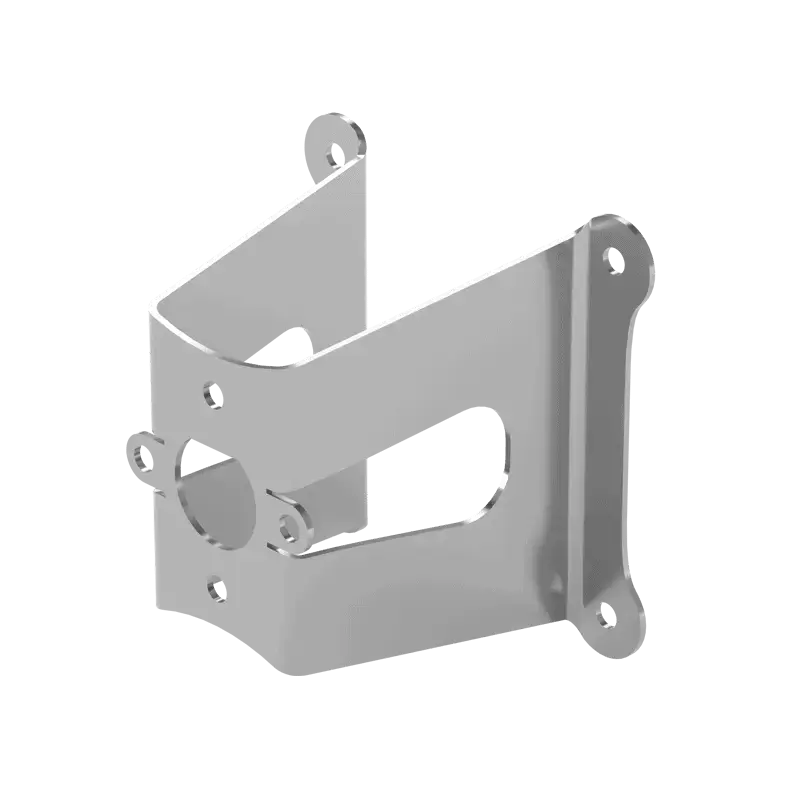

支架 | VESA

距离墙壁70mm,包含所有垫圈和螺丝

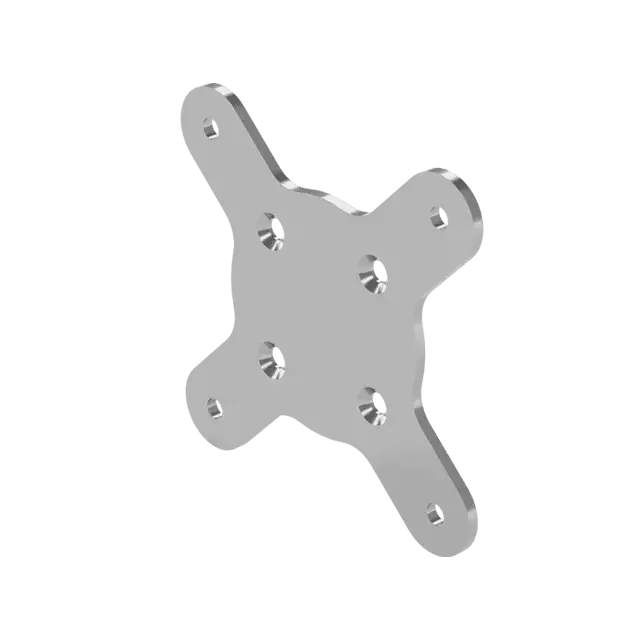

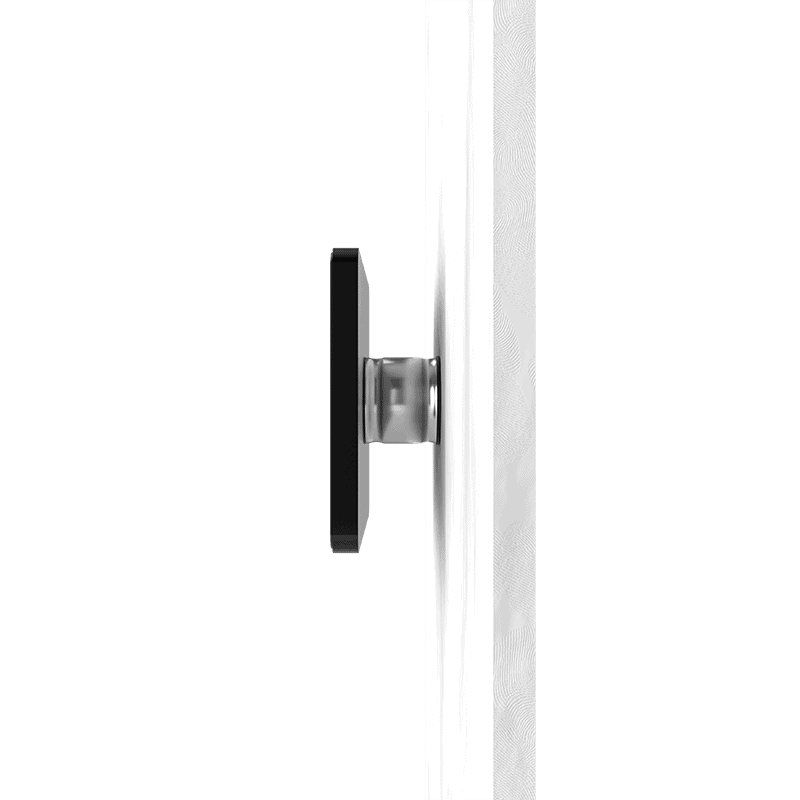

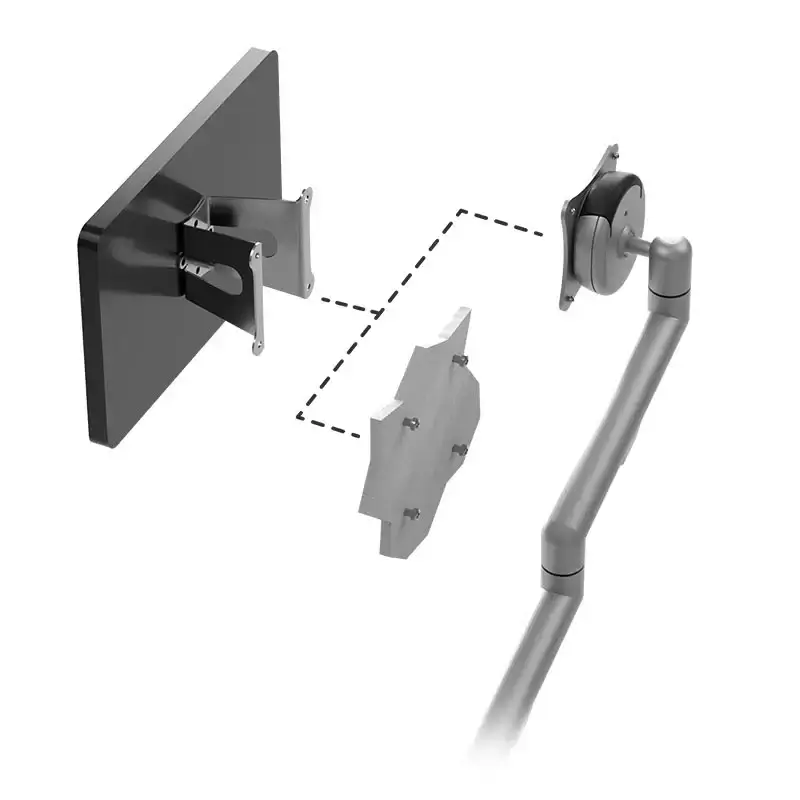

支架 | 用于适配器支架的VESA

用于将JSmart系列安装到VESA支架的附近

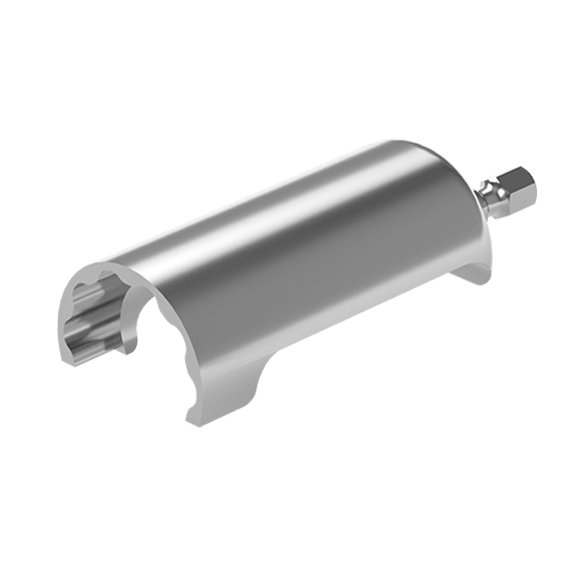

拧紧工具

一款智能工具,用于精确、轻松地拧紧或松开JSmart电缆

应用方式

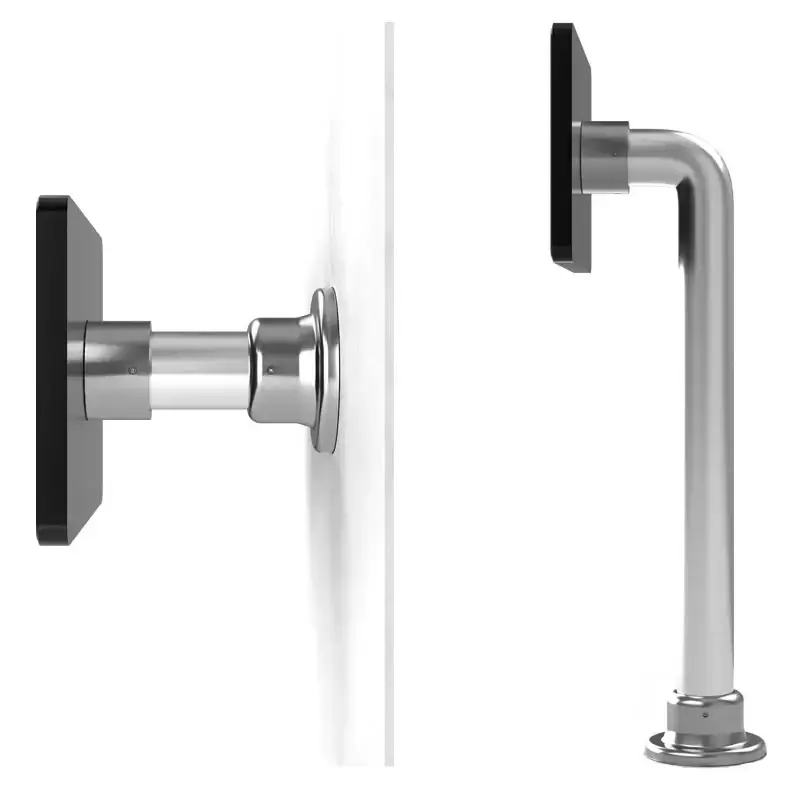

管安装

墙壁安装

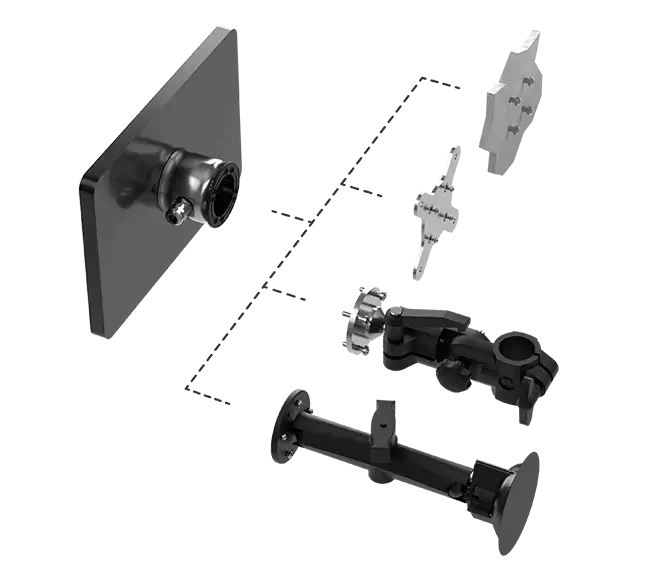

多用途安装

桌面支架

VESA安装

鹅颈安装

技术参数

系统资源
  • 显示 – 颜色:7″TFT – 16M
  • 分辨率:1024×600
  • 亮度:400 cd/㎡
  • 调光:可以
  • 触摸屏:投射电容式,多点触控
  • 中央处理器:32 位 RISC 双核 – 800 MHz
  • 操作系统:Linux
  • 闪存:8GB
  • 内存:2GB
  • RTC时钟、RTC备用电池、蜂鸣器
接口
  • 以太网端口:10/100 PoE
  • USB端口:1 (Host V2.0, max. 500 mA, 可使用特殊电缆)
  • LED:1RGB
  • 传感器:温度传感器,三轴加速度计
  • Wi-Fi:IEEE 802.11a/b/g
  • NFC:ISO/IEC 14443A
耗能
  • 电源:IEEE 802.3af PoE
  • 耗能:最大 12 W
  • 电池:有(可充电)
工作环境
  • 工作温度:-20° 至 +55 °C(垂直安装)
  • 储存温度:-30°C 至 +80°C(EN60068-2-1 / EN 60068-2-2 / EN 60068-2-14)
  • 工作/存储湿度:5-85% 相对湿度,无冷凝
  • 防护等级:IP67(需要适当的附件和电缆) – 类型:1、12、4x
尺寸和重量
  • 面板:长x高-195.2×131.6 mm(7.68×5.18″)
  • 深度:D+T-16.5 毫米(0.06″)
  • 重量:1.2kg
认证
  • CE:Radio Equipment Directive 2014/53/EU (RED)
  • UL:cULus——UL61010-1 / UL61010-2-201
  • UL:cULus——Class 1 Div 2
  • RCM
