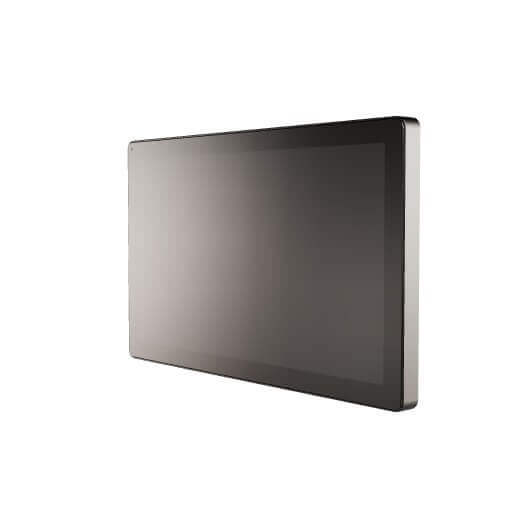

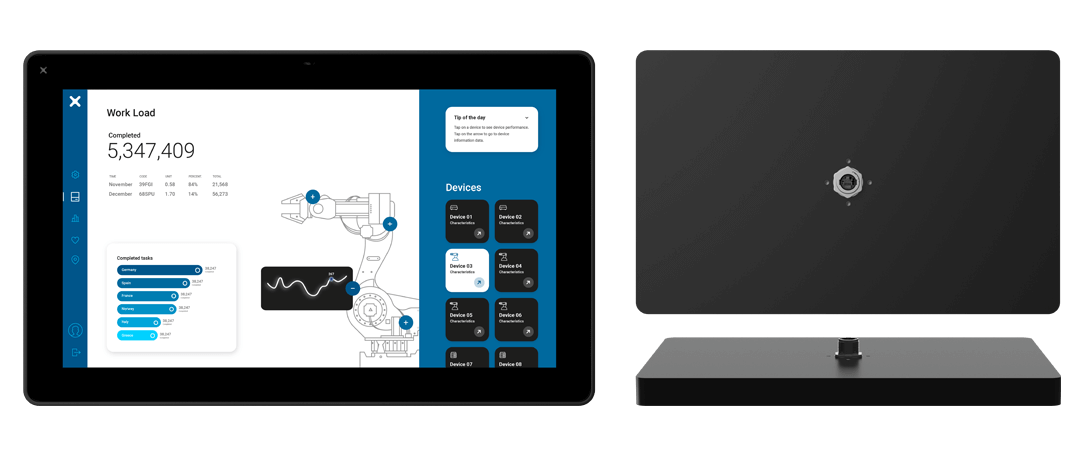

JSmart 715M

宏集JSmart 715M是一款15″Wi-Fi HMI,配备四核CPU、1600万色彩多点触摸屏。它是一款智能HMI,配有10/100以太网端口PoE单电缆,用于电源和以太网。

当将操作员终端放置在具有各种专用HMI支撑臂系统的机器上时,宏集JSmart 715M具有 IP67 防护等级的全封闭面板显示出决定性的优势。

宏集EXOR为所有摇臂类型的安装开发了一系列广泛的附件选项。

概述

宏集JSmart 700M产品为成功的 宏集JSmart 700系列提供了性能提升,同时证实了该系列的独特卖点和优势:

  • PoE连接、Wi-Fi接口和NFC设备
  • 多点触控显示屏和坚固的玻璃前面板
  • 全套运动和环境传感器
  • 准备好带支撑臂安装,IP67 全能

宏集JSmart 700M具有强大的64 位四核 CPU,可确保 JMobile 应用程序在最佳环境中运行以获得最高性能。

宏集JSmart 700M是工厂、船舶和楼宇自动化领域要求最严苛的 IIoT 边缘应用的理想选择,这些应用需要强大且高性能的 HMI 来尽可能靠近人类操作员进行安装。

主要特征

场景广泛

工厂、船舶和楼宇自动化等领域适用

超高性能

64 位 RISC 四核 CPU

操作系统

Linux

清晰显示

15"PCAP显示屏,分辨率1366x768像素

灵敏触摸

PCAP 触摸屏,多点触控

高效连接

10/100 以太网端口 PoE

拓展集成

Wi-Fi 连接和 NFC 设备

坚固设计

全面的IP保护;非常适合安装臂安装

超宽工作温度

工作温度 -20°C 至 +55°C

安全使用

具备 UL 61010-1 认证

简易安装

专用的HMI支撑臂系统

内置传感器

包括环境和运动传感器

配件

支架 | 多用途附件

距离墙壁50mm,包含所有垫圈和螺丝,防护等级IP67

支架 | 管附件

距离管50mm,管接头48mm,包含所有垫圈和螺丝,防护等级IP67

支架 | 墙壁附件

距离墙壁50mm,包含所有垫圈和螺丝,防护等级IP67

电缆 | 90°PoE

JSmart系列HMI PoE 和 USB 电缆

电缆 | 以太网PoE

JSmart系列HMI PoE 和以太网电缆

电缆 | PoE/USB

JSmart系列HMI PoE 和以太网/USB电缆

电缆 | PoE供电器

JSmart系列HMI PoE 电缆

PoE供电器 | DIN导轨安装

适用于JSmart系列HMI的坚固型PoE供电器

PoE供电器 | 面板安装

适用于JSmart系列HMI的坚固型PoE供电器

支架 | 用于适配器支架的VESA

用于将JSmart系列安装到VESA支架的附近

拧紧工具

一款智能工具,用于精确、轻松地拧紧或松开JSmart电缆

应用方式

管安装

墙壁安装

多用途安装

技术参数

系统资源
  • 显示 – 颜色:15.6″ TFT – 16M
  • 分辨率:1366×768
  • 亮度:400 cd/㎡
  • 调光:可以
  • 触摸屏:投射电容式 – 多点触控
  • 中央处理器:64 位 RISC 四核 – 1.6 GHz
  • 操作系统:Linux
  • 闪存:8GB
  • 内存:2GB
  • FRAM:64KB
  • RTC时钟、RTC备用电池、蜂鸣器
接口
  • 以太网端口:10/100 PoE
  • USB端口:1 (Host V2.0, max. 500 mA, 可使用特殊电缆)
  • LED:1RGB
  • 传感器:温度传感器,三轴加速度计
  • Wi-Fi:IEEE 802.11a/b/g
  • NFC:ISO/IEC 14443A
耗能
  • 电源:IEEE 802.3af PoE+
  • 耗能:最大 23 W
  • 电池:可充电锂电池,用户不可更换
工作环境
  • 工作温度:-20° 至 +55 °C(垂直安装)
  • 储存温度:-30°C 至 +80°C (EN60068-2-1 / EN 60068-2-2 / EN 60068-2-14)
  • 工作/存储湿度:5-85% 相对湿度,无冷凝
  • 防护等级:IP67(需要适当的附件和电缆) – 类型:1、12、4x
尺寸和重量
  • 面板:长x高-398.6×248 mm(15.69x 9.76 “)
  • 深度:D+T-26.5 mm(1.04 “)
  • 重量:4.0kg
认证
  • CE:Radio Equipment Directive 2014/53/EU (RED)
  • UL:cULus:UL61010-1 / UL61010-2-201
  • UL:cULus——Class 1 Div 2
  • RCM


宏集工业物联网HMI
为您提供卓越先进的数字化体验
