测距仪便携式支架套装

适配绝大多数现场状况的高精度测距仪便携式支架套装

Solution Background

方案背景

在金属工业、物流仓储、桥梁建筑、轨道安全等领域,激光测距仪具有广泛的应用。然而,由于现场环境的复杂性,常出现测距仪部署困难、接口难以协调和配置、设备位置变更繁琐、测距仪激光落点难以调整等痛点问题。针对这些痛点,宏集推出针对性的解决方案,以提高激光测距仪的使用效率和测量准确性。

Pain point resolution

痛点解决

适配绝大多数现场状况的高精度测距仪便携式支架套装。

旨在解决现场数据采集遇到的“测距仪部署困难”“接口难以协调和配置”“设备位置变更繁琐”、“测距仪激光落点难以调整”等痛点问题,100%帮助用户提高数据采集实施效率,减少客户成本。

Solution Architecture

方案架构

宏集测距仪便携式支架套装由宏集高精度测距仪和附加模块组成:

·宏集高精度测距仪是整个套装的核心单元,能以高精度和可靠的速度,进行长距离的测量;

·附加模块包含便携式三脚架、串口转换模块、3D打印零件。

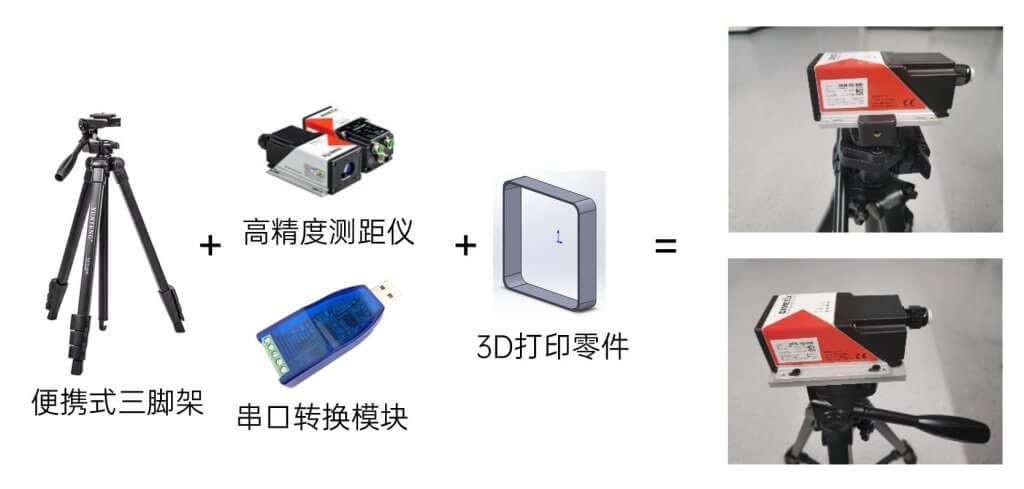

套装架构如下图所示:

Core Product

核心产品

激光测距传感器

宏集激光距离传感器,即使是在严苛的作业环境下,也能以高精度和可靠的速度,进行长距离的测量。它可以测量较暗的物体表面,甚至可以在有日照辐射的室外应用中稳定地测量。宏集激光测距传感器通过其新颖的现代设计,以及1 kHz的数据刷新频率,在全球工业市场得到广泛的应用

特点:

  • 测量范围0至500 米
  • 测量频率高达250 Hz
  • 测量精度1毫米
  • 串行接口输出
  • 高精度模拟量输出(0.1%)
  • 两个可编程数字量输出
  • 数字信号输入
  • Profibus总线(可选)
  • PROFINET,EtherNet / IP和EtherCAT 通讯接口(可选)
  • 防护等级IP65
  • 作业温度范围 -40 … + 60°C

Solution Advantages

方案优势

超高测量精度

连续测量模式下精度最高可达±1mm,重复精度可达±0.3mm

部署便利

支架和测距仪随时可拆卸并转移位置,支架带有三轴运动,快速定位光斑落点

通信支持

测距仪集成USB, RS232, RS485, 模拟量, 数字量接口以及可选配EtherCAT模块,便于集成到各类数据采集系统中。
