伺服驱动器

为工业控制领域提供具备多种认证的伺服驱动器

宏集B系列伺服驱动器

宏集B系列(基本系列)具有多种功能和15A至50A的带宽,使用CAN总线进行连接,可以进行多轴控制,采用霍尔效应传感器作为反馈编码器来实现定位控制。

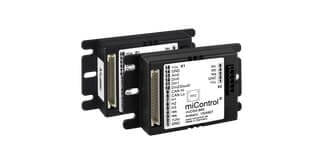

mcDSA-B6x

mcDSA-B5x

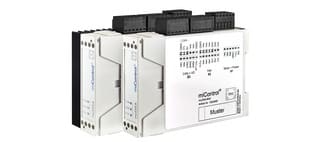

mcDSA-B4x

运动处理单元(SPS 功能)

命令数量

500

命令数量

500

命令数量

500

变量数量

30

变量数量

30

变量数量

30

电力供应

最大输出电流[A]

15

最大输出电流[A]

25-50

最大输出电流[A]

30-50

永久最大输出电流 [A]

5

永久最大输出电流 [A]

5-11

永久最大输出电流 [A]

10

技术功能控制

无刷直流电机

无刷直流电机

无刷直流电机

有刷直流电机

有刷直流电机

有刷直流电机

输入/输出

数字输入

4

数字输入

4

数字输入

4

数字输出

0-1

数字输出

4

数字输出

0-1

证书

-

UL

-

接口

CANopen

CANopen

CANopen

尺寸

L×W×H [mm]

74,5×45,5×16,5

L×W×H [mm]

78×74×29

L×W×H [mm]

110×22,5×77

无外壳L×W×H [mm]

53×41×13,5

无外壳L×W×H [mm]

70×50×19

无外壳L×W×H [mm]

97×73×14

宏集E系列伺服驱动器

E系列(扩展系列)与B系列相比,硬件和软件都更加丰富,具有插值、模数定位和制动管理功能,EtherCAT 和 PROFINET 可用作附加通信接口,各种编码器系统可作为选件提供,输出功率带宽高达160 A。

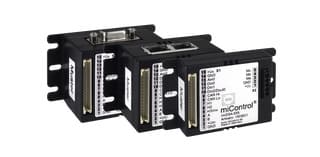

mcDSA-E6x

mcDSA-E5x

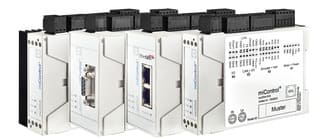

mcDSA-E4x

mcDSA-E3x

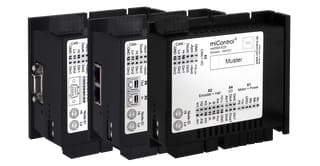

mcDSA-E2x

运动处理单元(SPS 功能)

命令数量

1200

命令数量

1200

命令数量

1200

命令数量

1200-3000

命令数量

1200

变量数量

400

变量数量

400

变量数量

400

变量数量

400

变量数量

400

电力供应

最大输出电流[A]

15

最大输出电流[A]

25-50

最大输出电流[A]

30-50

最大输出电流[A]

40-80

最大输出电流[A]

50-100

永久最大输出电流 [A]

5

永久最大输出电流 [A]

9-10

永久最大输出电流 [A]

10

永久最大输出电流 [A]

15-16

永久最大输出电流 [A]

30-35

技术功能控制

无刷直流电机

无刷直流电机

无刷直流电机

无刷直流电机

无刷直流电机

有刷直流电机

有刷直流电机

有刷直流电机

有刷直流电机

有刷直流电机

直线电机

直线电机

直线电机

直线电机

直线电机

输入/输出

数字输入

4

数字输入

8

数字输入

4-8

数字输入

8

数字输入

4-8

数字输出

1-2

数字输出

4

数字输出

1-2

数字输出

3

数字输出

1-2

证书

UL

UL

UL

UL

-

接口

CANopen

CANopen

CANopen

CANopen

CANopen

EtherCAT

EtherCAT

EtherCAT

EtherCAT

EtherCAT

PROFINET

可选

PROFINET

可选

PROFINET

可选

PROFINET

可选

PROFINET

尺寸

L×W×H [mm]

74,5×45,5×16,5

L×W×H [mm]

78×74×29

L×W×H [mm]

110×22,5×77

L×W×H [mm]

78×74×29

L×W×H [mm]

111×100×31

无外壳L×W×H [mm]

53×41×13,5

无外壳L×W×H [mm]

70×50×19

无外壳L×W×H [mm]

97×73×14

无外壳L×W×H [mm]

70×50×19,5

无外壳L×W×H [mm]

宏集F系列伺服驱动器

与B系列和E系列相比,我们的F系列(优质系列)提供矢量控制,并且可选配各种安全功能,具有用于绝对编码器系统的 BiSSC 和 SSI 接口,输出功率带宽高达 225 A,能够提供满足最复杂技术要求的驱动和控制解决方案。

mcDSA-F5x

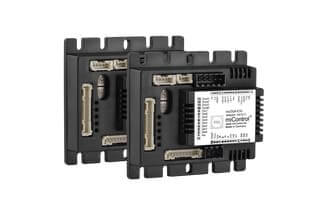

mcDSA-F3x

mcDSA-F1x

运动处理单元(SPS 功能)

命令数量

1200-3000

命令数量

1200-3000

命令数量

1200-3000

变量数量

400

变量数量

400

变量数量

400

电力供应

最大输出电流[A]

25-50

最大输出电流[A]

60-120

最大输出电流[A]

225

永久最大输出电流 [A]

12,5-14,5

永久最大输出电流 [A]

19-21

永久最大输出电流 [A]

85

技术功能控制

无刷直流电机

无刷直流电机

无刷直流电机

直线电机

直线电机

直线电机

矢量控制

矢量控制

矢量控制

输入/输出

数字输入

7-8

数字输入

6

数字输入

4-6

数字输出

4

数字输出

3

数字输出

1-3

证书

UL

UL

可选UL

-

STO

可选STO

-

SS1-T

可选SS1-T

接口

CANopen

CANopen

CANopen

EtherCAT

可选

EtherCAT

可选

EtherCAT

可选

PROFINET

可选

PROFINET

可选

PROFINET

可选

尺寸

L×W×H [mm]

78×74×29

L×W×H [mm]

78×74×29

L×W×H [mm]

111×100×39

无外壳L×W×H [mm]

70×50×19

无外壳L×W×H [mm]

70×50×19

无外壳L×W×H [mm]
