H3
宏集EXOR的手持式H3设备系列是您可以真正手持使用的HMI:功能强大且易于根据您的需求进行编程。它还是满足安全移动要求的完美选择,严格遵循手持设备使用的严格安全法。
![](https://www.hongrax.com/wp-content/uploads/2024/03/H3_comp_nom.png)
概述

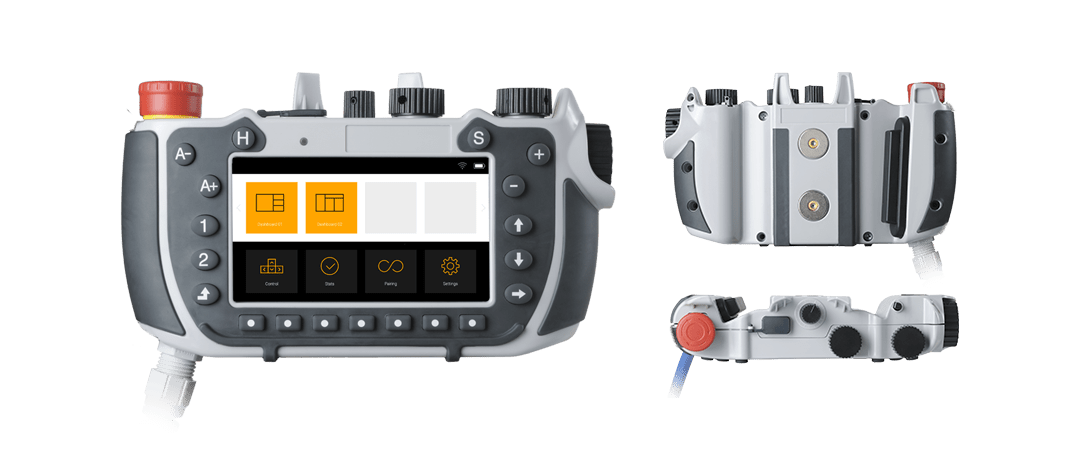

宏集H3有线手持式HMI是一款紧凑且符合人体工程学的手持式设备,尺寸小、重量轻。其集成设备(键盘、电位器、手轮)可以完全编程,确保与您的自动化项目快速集成。宏集H3包括一个紧急停止按钮和一个三位启用开关。
宏集H3可提供以太网或串行接口。
- 紧急停止按钮和启用开关
- 2个电位器
- 1 个可选手轮
- 19 个用户可编程选择键
- 悬挂磁铁

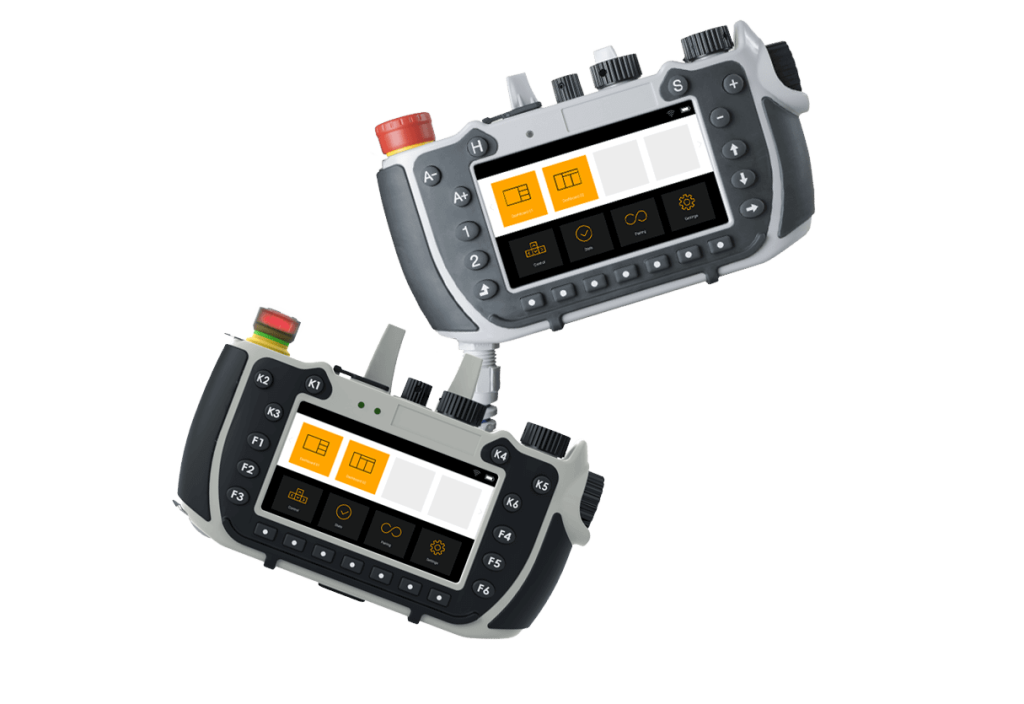

无线连接由独特的电子钥匙提供,允许同时进行多个手持机连接,而无需担心连接性和安全性。
![](https://www.hongrax.com/wp-content/uploads/2024/03/handhelds_hero_w-1024x704.png)
主要特征
绚丽显示
5" TFT 彩色显示屏,480 x 272 像素分辨率,64K 色彩
灵敏触控
电阻式触摸屏
软件平台
包含 JMobile PC Runtime,与 JMobile Studio 完全兼容
图像支持
支持矢量图形、SVG 图形对象,透明度和 Alpha 混合
高扩展性
以太网连接或串行连接,USB 主机端口
对象控制
更改属性,控制可见性和透明度,拖拽、调整大小、旋转
字体支持
TrueType 字体
多种认证
CE、UL、RCM
配件
![](https://www.hongrax.com/wp-content/uploads/2024/02/codesys_thu-e1708395903928.webp)
CODESYS V3
CODESYS V3 软PLC
技术参数
系统资源
- 显示 – 颜色:5″ TFT LED – 64K
- 分辨率:480×272
- 亮度:300 cd/㎡(典型值)
- 调光:可至0%
- 触摸屏:电阻式
- 中央处理器:32 位 RISC 单核 – 600 MHz
- 操作系统:微软Windows CE 6.0
- 闪存:128MB
- 内存:256MB
- RTC时钟、RTC备用电池
- 方向盘:可选
- 电位器:2
- 状态选择开关:16个档位
- 紧急停止:具备,硬接线
- 启动开关:硬接线,三档位
接口
- 以太网端口:10/100 Mbit(选定型号)
- USB端口:1 Host V2.0
- 串行:1 RS-232、RS-422、RS-485(选定型号)
耗能
- 电源:24 V直流电(18 至 30 V直流电)
- 耗能:24 Vdc 时为 0.25 A(最大值)
- 输入保护:自动
- 电池:可充电锂电池,用户不可更换
工作环境
- 工作温度:+5° 至 +45 °C(垂直安装)
- 储存温度:-20°C 至 +70°C
- 工作/存储湿度:5-95% 相对湿度,无冷凝
- 防护等级:IP64
尺寸和重量
- 面板:长x高-220×130 mm
- 深度:D+T-50 mm
- 重量:0.8kg(不包括电缆)
认证
- CE:Electromagnetic Compatibility Directive 2014/30/EU (EMC)
- UL:cULus:UL508(仅+EP3H3REJ2H0YE2、+EP3H3REJ4H0YE2)
- RCM
