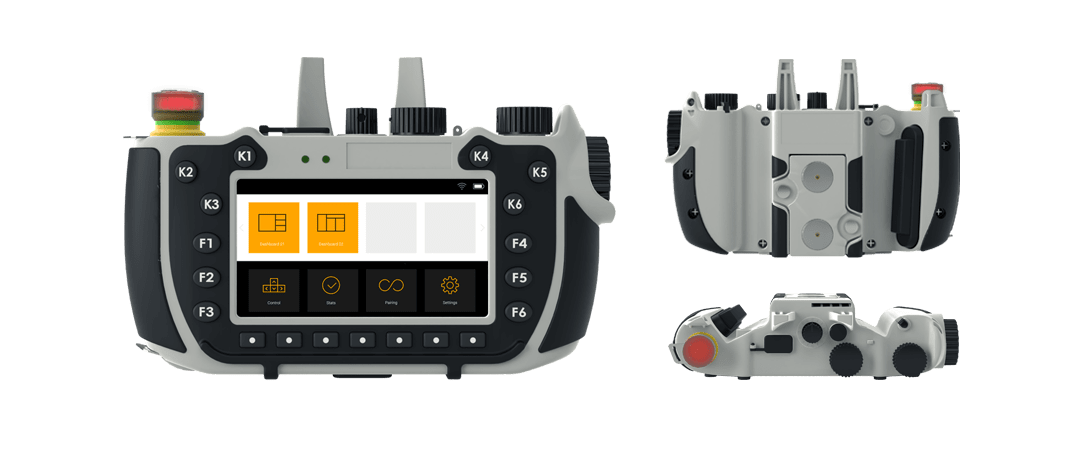

X5无线

宏集X5无线HMI是一款紧凑、轻便的设备,采用人体工学设计。具有安全设备认证的无线连接,使该产品成为工业应用的理想解决方案。

集成设备(键盘、电位器、手轮)可以编程,确保快速用于您的自动化项目。宏集X5可以通过JMobile进行编程。

与Xbase(基站)结合使用,作为点对点 SIL3 级Wi-Fi连接,可以实现宏集X5的灵活性。



概述

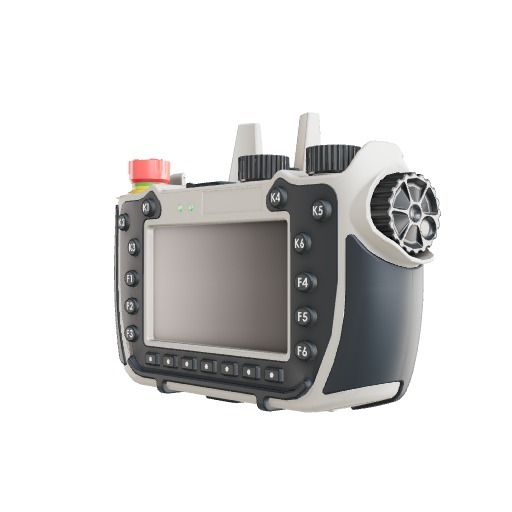

宏集X5无线手持式HMI是一款紧凑、轻便的设备,采用了人体工学设计。具有安全设备认证的无线连接,使该产品成为工业应用的理想解决方案。

在需要轻松连接和控制距离移动的地方,一整天的使用都不会耗尽电池。当减少操作员的疲劳以防止人为错误很重要时,X5提供了最具突破性的解决方案。

要下载ON3的JMobile 软件,联系我们的销售代表。

数据库

Xbase基站是一款坚固耐用且紧凑的控制器,设计为无线安全手持式HMI设备的配套设备。该设备包括与手持设备中安装的安全硬件相匹配的安全硬件,并提​​供准备连接到机器安全电路的硬件安全信号。
安全无线通信基于Wi-Fi,支持2.4 GHz和5 GHz频段,可在全球范围内运行。
xBase和X5无线手持设备的组合实现了宏集EXOR发明的独特非接触式配对程序,使其成为AGV等要求苛刻的系统现场接口的理想解决方案。

该产品集成具有HTML界面的JMobile HMI和强大的网关功能,以及Corvina安全远程连接。从庞大的JMobile协议库、OPC UA到更高的企业级控制,Xbase是一款真正的即插即用产品。

• 基于Linux的开放平台
• 通过Web浏览器进行系统设置
• 2个以太网端口,用于分离 WAN/LAN网络
• 双频Wi-Fi,用于与手持设备进行安全通信
• 可与Corvina安全远程连接
• 支持JMobile协议,包括OPC UA服务器和客户端

主要特征

X5本体

绚丽显示

5" TFT 彩色显示屏,480 x 272 像素分辨率,64K 色彩

灵敏触控

电阻式触摸屏

关键应用

带照明紧急停止按钮,3 位启用开关,3D加速度计

高度灵活

19 个用户可编程选择键,2 USB Host,可选的NFC

高扩展性

以太网连接或串行连接,USB 主机端口

对象控制

更改属性,控制可见性和透明度,拖拽、调整大小、旋转

字体支持

TrueType 字体

多种认证

CE、FCC、电气安全、安全功能

X5无线的伴侣——数据库

Wi-Fi连接

X5安全网络专用Wi-Fi接入点

安全维护

带照明的急停按钮,用于X5急停、启用和选择器的安全信号

软件平台

与PC Runtime兼容,支持JMobile协议和网关功能

通讯协议

OPC UA 服务器和客户端

云平台

与 Corvina 安全远程连接兼容

高度扩展

用于系统扩展的插件模块

坚固耐用

坚固的全金属设计

宽工作温度范围

+5° 至 +45 °C(垂直安装)

技术参数

系统资源
  • 显示 – 颜色:5″ TFT LED – 64K
  • 分辨率:480×272
  • 亮度:300 cd/㎡(典型值)
  • 调光:可以
  • 触摸屏:电阻式
  • 中央处理器:32 位 RISC 单核 528 MHz
  • 操作系统:Linux 4.14
  • 闪存:4GB
  • 内存:512MB
  • RTC时钟、RTC备用电池
  • 方向盘:可选
  • 电位器:2
  • 状态选择开关:16个档位
  • 紧急停止按钮:具备,有照明
  • 启动开关:三档位
  • 状态指示灯:2个双色LED
  • 按键:19 个,用户可编程
  • 传感器:3 轴加速度计,温度(内部)
  • 蜂鸣器、振动器
接口
  • 无线:IEEE Std 802.11a/b/g/n
  • USB端口:2 Host V2.0,最大 250mA
  • NFC:可选
耗能
  • 电源:可充电电池
  • 电池容量:4400mAh
  • 充电桩
工作环境
  • 工作温度:+5° 至 +45 °C(垂直安装)
  • 储存温度:-20°C 至 +70°C
  • 工作/存储湿度:5-85% 相对湿度,无冷凝
  • 防护等级:IP64
尺寸和重量
  • 面板:长x高-220x144mm
  • 深度:D+T-63mm
  • 重量:0.8kg
认证
  • CE:Radio Equipment Directive 2014/53/EU (RED) – Machine Directive (2006/42/EC)
  • FCC:进行中
  • 电气安全:EN 61010-1 / EN 61010-2-201、UL61010-1 / UL61010-2-201
  • 安全功能:SIL (IEC 61508): Emergency Stop SIL3, Enabling Device SIL 3, Selector SIL 1 – Performance Level (EN ISO 13849-1): Emergency Stop PL=d, Cat.3, Enabling Device PL=d, Cat.3, Selector PL=b, Cat.B
