X7有线版

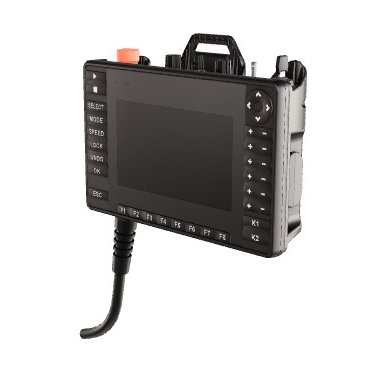

宏集X7有线手持HMI具备时尚、轻盈且符合人体工程学的设计,专门设计用于减少操作员的疲劳,并最大限度地避免长时间使用过程中的错误。它经过安全认证,配有一个发光紧急停止按钮,以提高在制造和物流场景中的操作安全性。



概述

宏集X7有线手持HMI具备时尚、轻盈且符合人体工程学的设计,专门设计用于减少操作员的疲劳,最大限度地避免长时间使用过程中的错误。它经过安全认证,配有一个发光紧急停止按钮,以提高在制造和物流场景中的操作安全性。

其符合人体工程学的设计,有助于长时间舒适使用,减少操作员的疲劳,以创造更安全、更高效的工作环境。

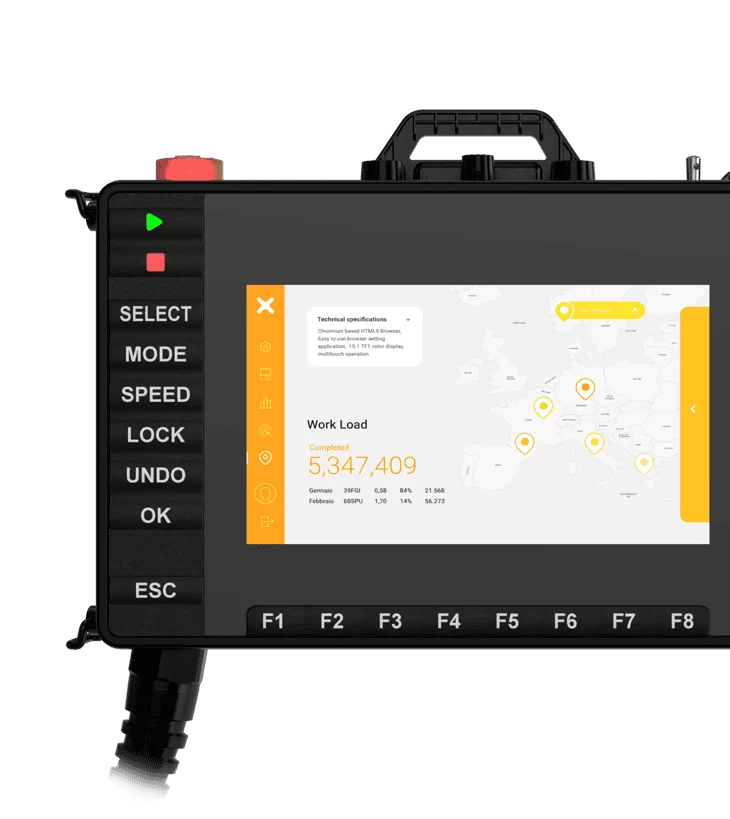

7 “横向模式显示屏具备高清晰度和多点触控电容式触摸屏,通过提供充足的空间来清晰显示信息,提高操作员的舒适度。带有触觉反馈的键盘按钮可改善用户交互体验,而高性能硬件可确保系统响应迅速,即使在运行复杂的HMI应用程序时也不延迟。

主要特征

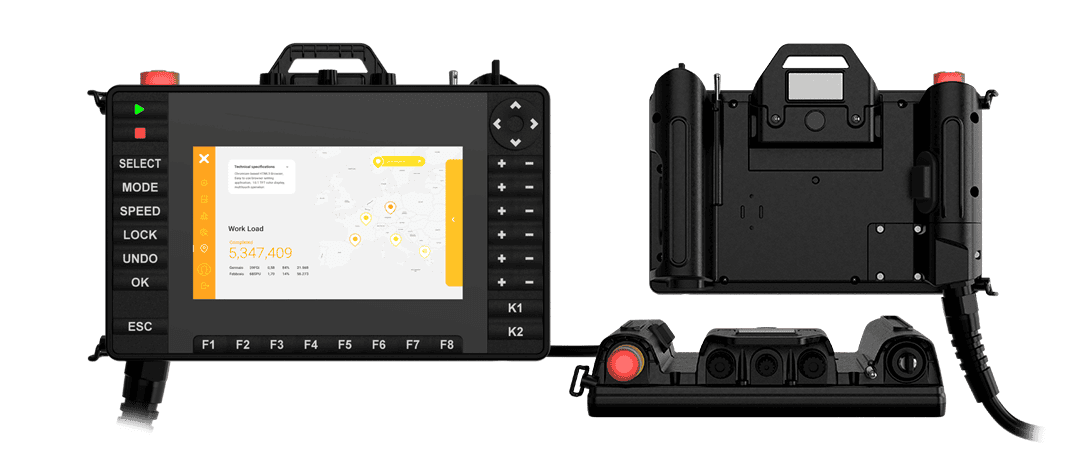

X7有线版HMI

高舒适度

符合人体工程学的设计,7" 多点触控电容式触摸屏

灵敏触控

具有触觉反馈的用户可编程按钮

关键应用

照明紧急停止按钮,3位使能按钮,3D加速度计,可选的摄像机

软件优化

针对 JMobile HMI 软件的使用进行了优化

技术参数

系统资源
  • 显示 – 颜色:7″ TFT – 16M
  • 分辨率:1024×600
  • 亮度:400 cd/㎡(典型值)
  • 调光:可以
  • 触摸屏:投射电容式 – 多点触控
  • 中央处理器:64 位四核 – 1.6 GHz
  • 操作系统:Linux RT
  • 闪存:4GB
  • 内存:2GB
  • RTC时钟、RTC备用电池
  • 电位器:2(可选)
  • 状态选择开关:16个档位(可选)
  • 紧急停止按钮:具备,有照明
  • 启动开关:3档位
  • 钥匙开关
接口
  • 以太网:1(10/100 专用电缆)
  • 串行端口:1(RS-232、RS-485、RS-422,带专用电缆)
  • USB端口:2(Host V2.0, 最大 100 mA)
  • 近场通信:ISO/IEC 14443A 可选
  • 传感器:温度、三轴加速度计、环境光
  • 蜂鸣器
  • 摄像头:可选
  • 状态LED:1个RGB
耗能
  • 电源:24 V直流电(19.2 至 28.8 V直流电)
  • 电流消耗:24 Vdc 时 0.4 A(最大19.2 Vdc时0.50A ),2类
工作环境
  • 工作温度:-20℃至 +60 °C
  • 储存温度:-20°C 至 +70°C
  • 工作/存储湿度:5-85% 相对湿度,无冷凝
  • 防护等级:IP65
认证
  • CE:Radio Equipment Directive 2014/53/EU (RED) -NFC 版本. Electromagnetic Compatibility Directive 2014/30/EU (EMC) – 无NFC 版本.
  • UL:cULus: UL61010-1/UL61010-2-201
  • 安全功能:SIL (IEC 61508): Emergency Stop and Enabling Device allow a SIL 3 application, depending on the final use. Selector SIL 1. Performance Level (EN ISO 13849-1): Emergency Stop and Enabling Device allow a PLe application, depending on the final use. Selector PLb.
