HJ-MRX路由器
模块化路由器MRX
灵活多变
功能强大且适应性强
HJ-MRX的模块化使其可以为每个独立的应用组装一个定制的路由器。凭借广泛的路由功能和高IT安全性，HJ-MRX 特别适合远程访问关键基础设施，其以其高系统稳定性、长使用寿命和通用的用户使用指南而令人印象深刻。
HJ-MRX工业路由器亮点一览：
- 通过插卡实现灵活的接口组合
- 新功能或技术的可选扩展性
- KRITIS级别的高IT安全性
- 具有现代用户界面的广泛路由功能
- 即插即用VPN连接和远程维护解决方案
- 支持全球移动频率
设计自由
模块化结构可根据您的应用进行量身定制的组合。
简单的远程访问和设备更新
借助icom 路由器管理和 icom 连接套件，用户可以快速轻松地实现集中设备管理或将设备连接到VPN 服务。
灵活的扩展性
只需添加带有扩展卡 (MRcard) 的接口，HJ-MRX 即可提供最大的灵活性和未来的安全性。
丰富的路由功能
HJ-MRX系列具有广泛的路由功能，例如多个本地IP网络、RSTP以及与并行VPN的连接.
通用广域网技术
HJ-MRX 支持所有常见的互联网接入技术，无论是 LTE/DSL/光纤还是 LAN2LAN。冗余组合启用后备级别（故障转移）。
高IT安全性
得益于强化的icom OS 操作系统，HJ-MRX 路由器将功能性和安全性结合在一起，从而确保稳定、安全的数据通信。
多样应用程序接口
由于其模块化，HJ-MRX 系列提供多达 17 个以太网端口以及串行接口以及数字和模拟 I/O。
物联网适用
HJ-MRX系列可以在本地处理数据，并轻松连接到物联网平台和云系统。
HJ-MRX的
可用型号和扩展卡
模块化 LTE 蜂窝路由器

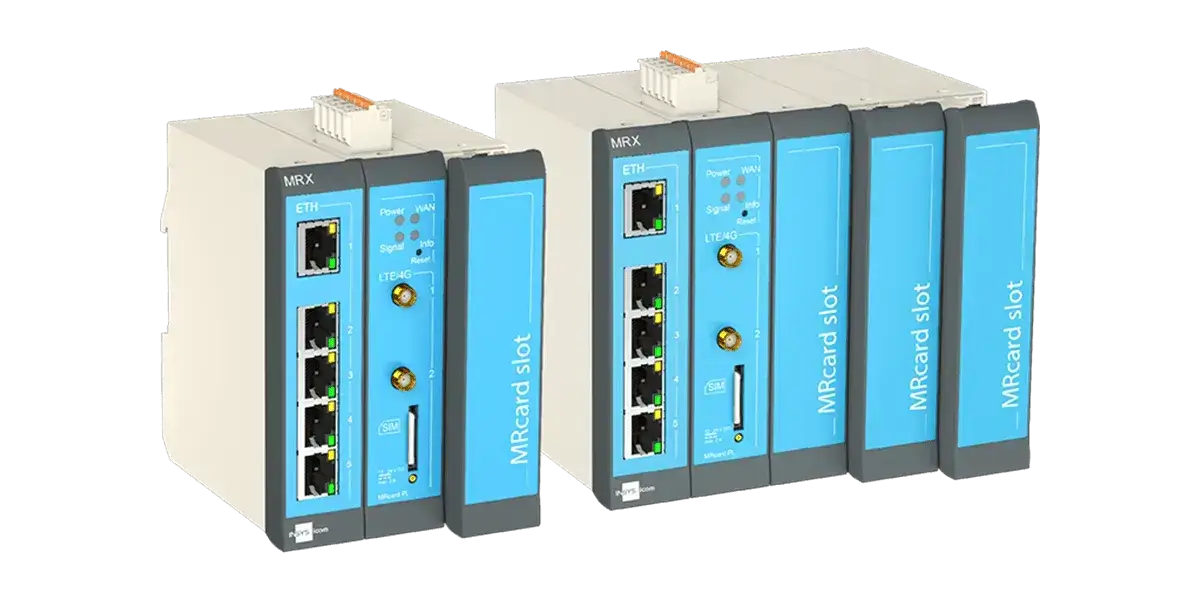

HJ-MRX LTE
有 2 种外壳可供选择
模块化 LTE450 蜂窝路由器

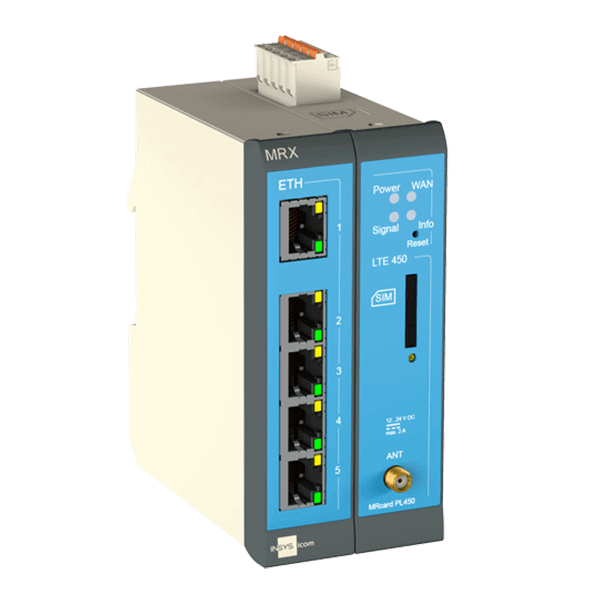

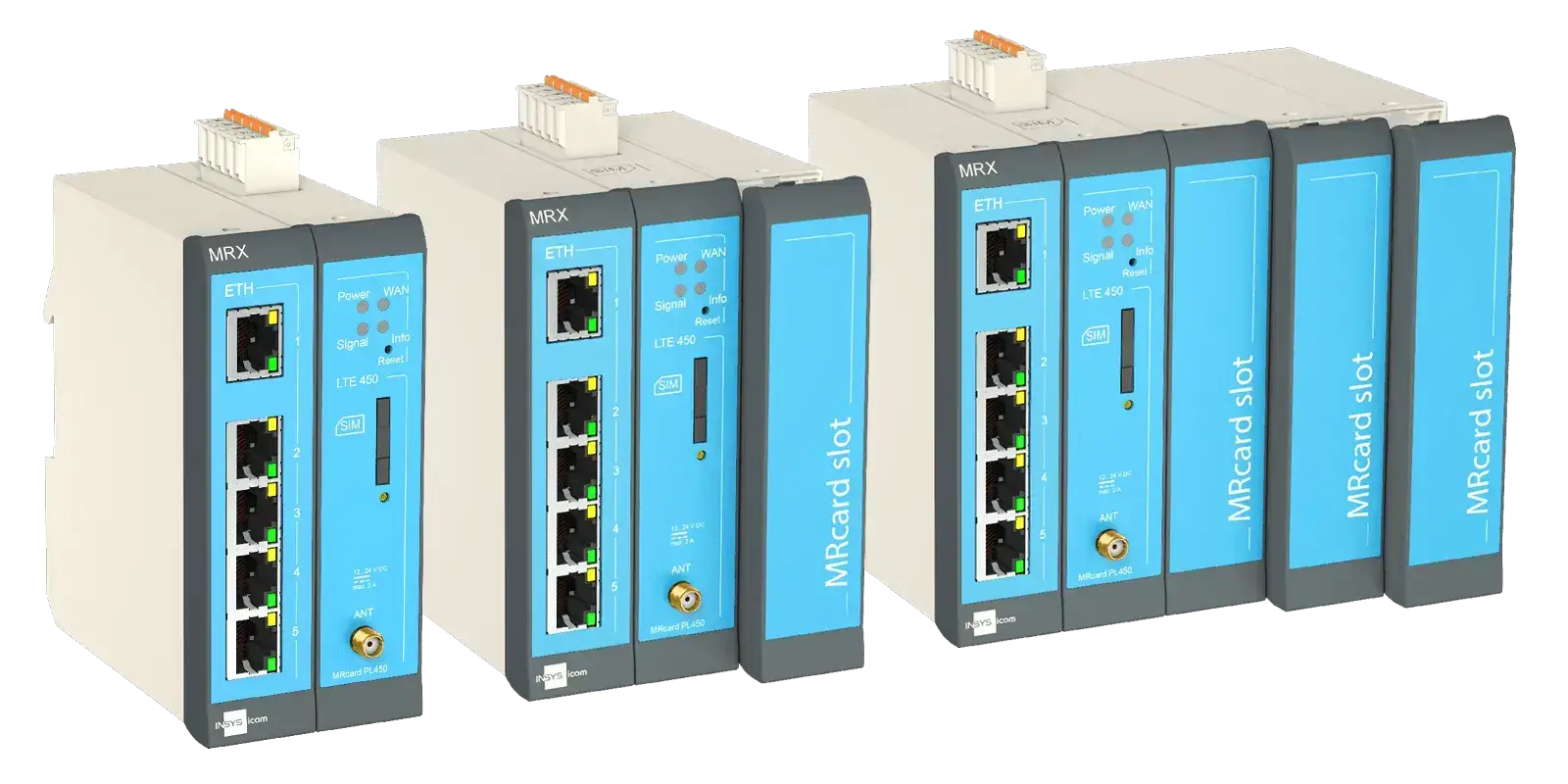

HJ-MRX LTE450
有 3 种外壳可供选择

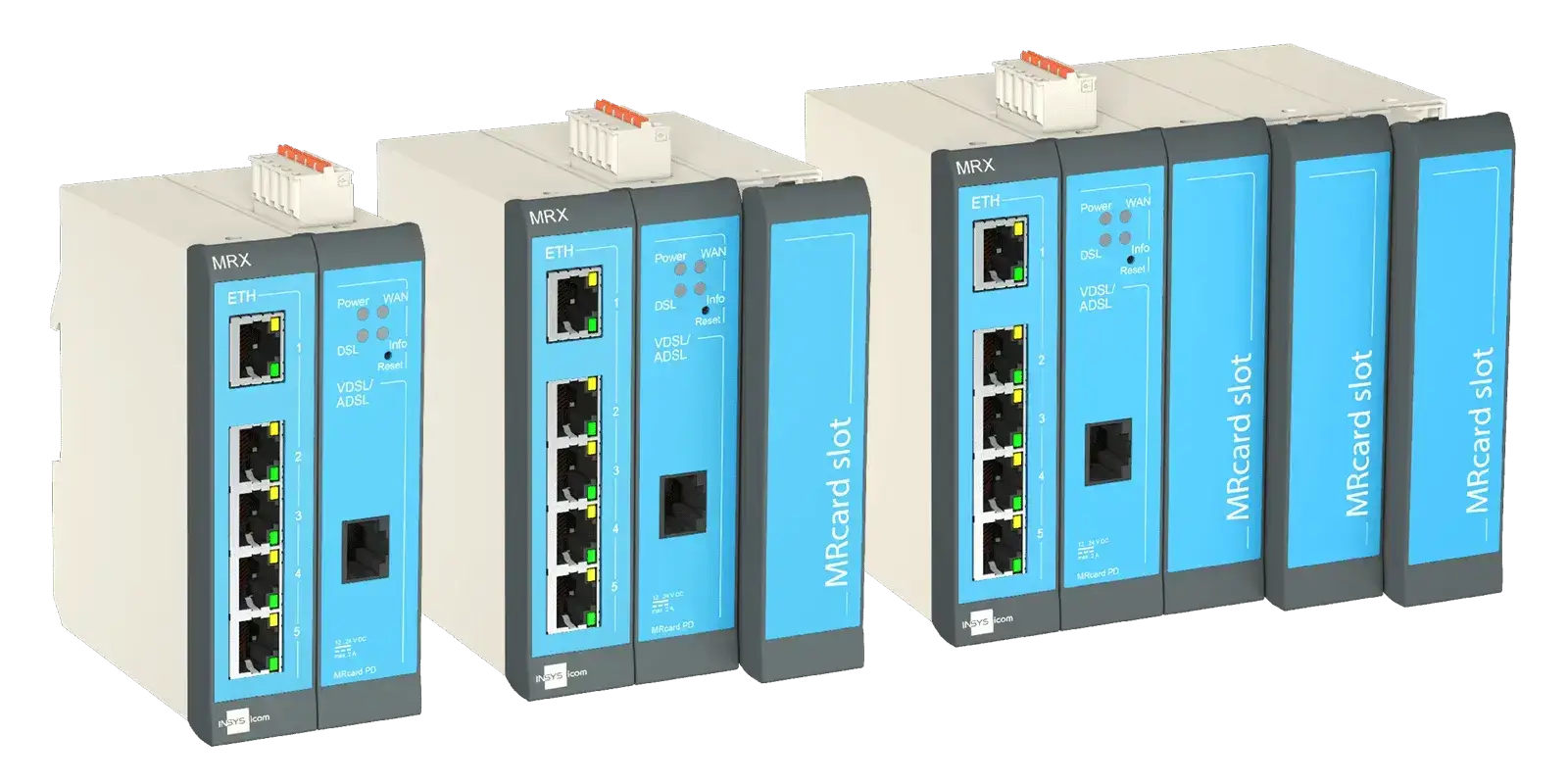

模块化VDSL/ADSL路由器
HJ-MRX DSL
有 3 种外壳可供选择

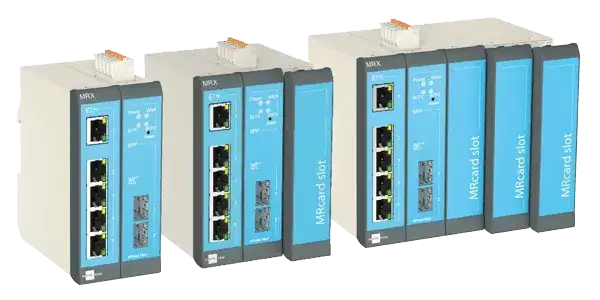

模块化SFP路由器
HJ-MRX Fiber
有 3 种外壳可供选择
模块化 LAN - LAN 路由器

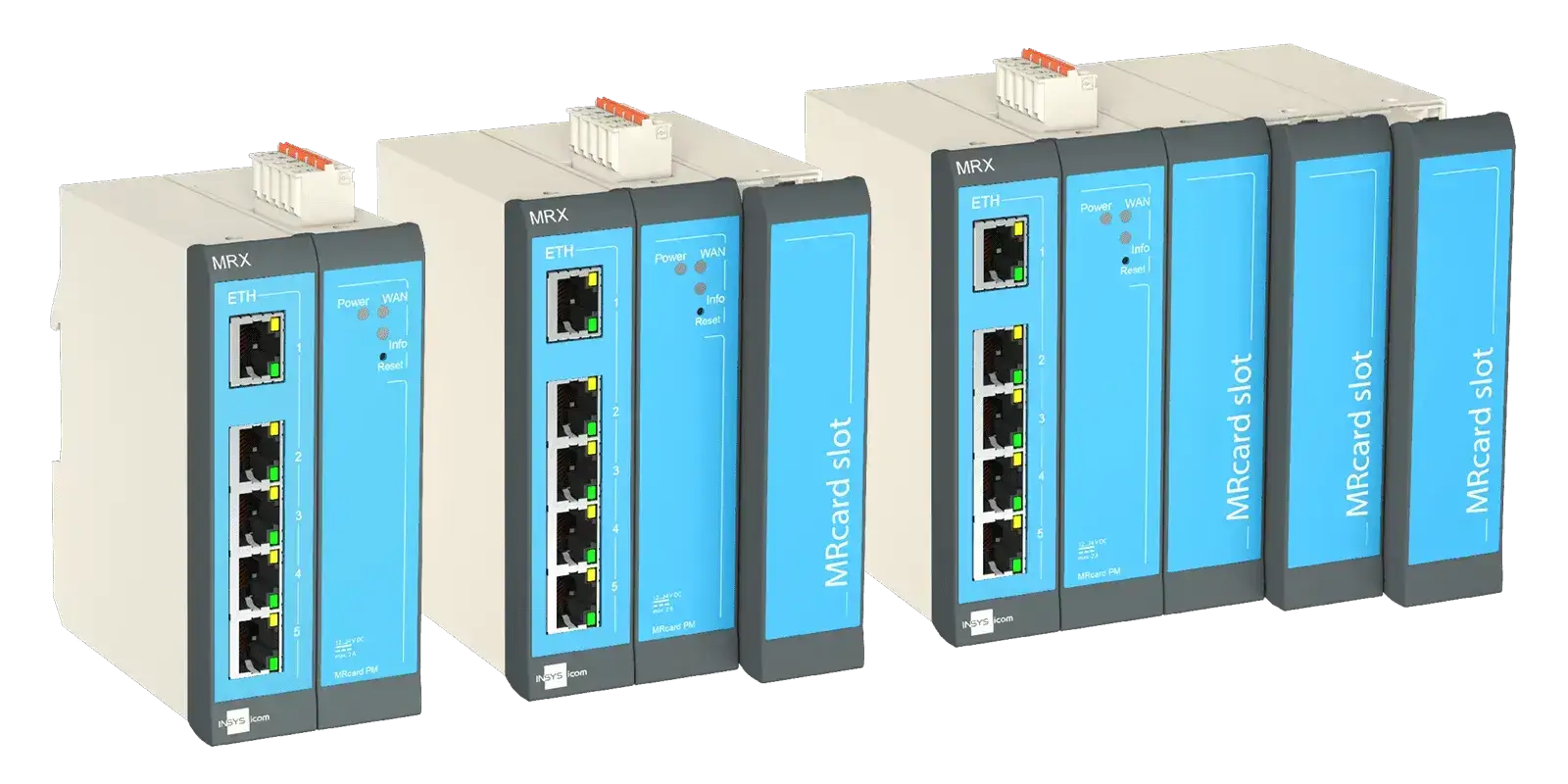

HJ-MRX LAN
有 3 种外壳可供选择
LTE450路由器扩展卡

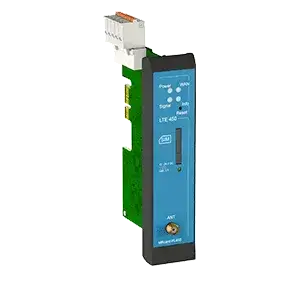

磁读卡 PL450
LTE/串行路由器扩展卡
MR 卡 PLS
交换机路由器扩展卡

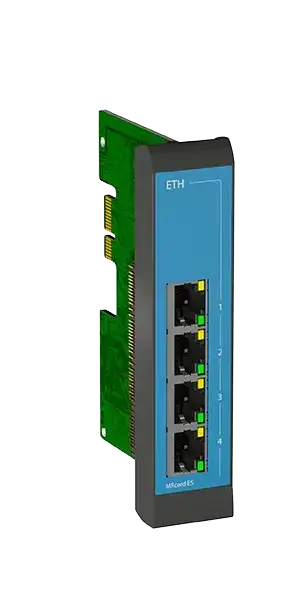

MR卡ES
串口路由器扩展卡
MR 卡 SI
LTE路由器扩展卡
MR 卡 PL
多IO路由器扩展卡
磁读卡IO
光纤路由器扩展卡
磁读卡光纤
VDSL/ADSL路由器扩展卡

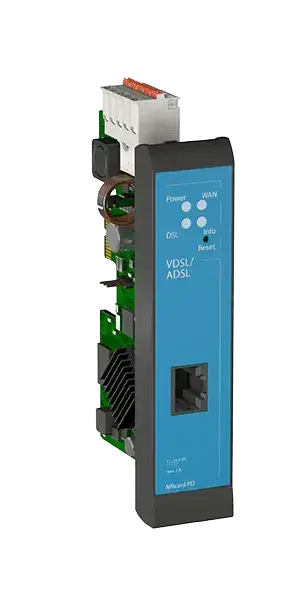

MR 卡 PD
充分
利用您的工业路由器
借助我们的服务和应用程序，您可以根据您的要求补充您的硬件，并将您的工业路由器变成智能物联网网关。
VPN服务
安全可靠地连接您的系统
M2M SIM 服务
M2M 和物联网应用中的最高可用性！
路由器管理
中央设备和配置管理
ICOM数据套件
让您的路由器成为协议转换器
天线
高品质天线，实现可靠的无线连接
电源
可靠电源，供电稳定
您可以在此处找到有关HJ-MRX工业路由器的更多技术信息和功能。
| 频段 MRX LTE Vers. 1 .2 （全球） | 4G/LTE：1 (2100 MHz)、2 (1900 MHz)、3 (1800 MHz)、4 (2100/1700 MHz、AWS)、5 (850 MHz)、7 (2600 MHz)、8 (900 MHz)、 12 (700 MHz)、13 (700 MHz)、18 (850 MHz)、19 (850 MHz)、20 (800 MHz)、26 (850 MHz)、28 (700 MHz)、38 (2600 MHz)、40 ( 2300 MHz)、41 (2500 MHz)、66 (2100 MHz)、 LTE 类别。4（下行：150 Mbps，上行：50 Mbps） 3G/UMTS/HSPA：1 (2100 MHz)、2 (1900 MHz)、3 (1800 MHz)、4 (2100/1700 MHz AWS)、5 (850 MHz) 、6 (800 MHz)、8 (900 MHz)、19 (850 MHz)、HSDPA、HSUPA（DL Cat. 10、UL Cat. 6） 2G /GPRS/EDGE：850、900、1,800、1,900 MHz；GPRS/EDGE 12 类 |
| 频段 MRX LTE 最高版本 1.1* | 4G/LTE：1 (2100 MHz)、3 (1800 MHz)、7 (2600 MHz)、8 (900 MHz)、20 (800 MHz)、LTE 类别。3（下行：100 Mbps，上行：50 Mbps） 3G/UMTS/HSPA：1（2100 MHz）、3（1800 MHz）、8（900 MHz）；UMTS、HSPA+（DL Cat.24、UL Cat.6） 2G/GPRS/EDGE：900、1,800 MHz；GPRS/EDGE 12 类 |
| 天线连接 | 2x SMA 母头（2G/3G/4G：主要，3G：接收分集，LTE：MIMO） |
| SIM卡 | 用于 1 个迷你 SIM 卡 (2FF) 的插槽， 为多漫游 SIM 卡锁定提供者冗余（请参阅“合适的配件”部分） |
| 双接入点 | 通过 2 个 APN 划分移动数据流量，例如用户数据和管理数据的分离 |
| 蜂窝状态 | 信号场强、RSSI、RSCP / Ec/No、RSRP / RSRQ、小区 ID、位置 ID |
| 频段 MRX LTE 450 1.0 | 4G/LTE：1 (2100 MHz)、3 (1800 MHz)、5 (850 MHz)、7 (2600 MHz)、8 (900 MHz)、20 (800 MHz)、28 (700 MHz)、31 (450 MHz), 72 (450 MHz) 2G/GPRS/EDGE: 900、1800 MHz；边缘、GPRS |
| 天线连接 | SMA |
| SIM卡 | 双 SIM 卡：2 个迷你 SIM 卡插槽 (2FF)，已锁定；自动故障转移； 多漫游 SIM 卡的进一步提供商冗余（请参阅“合适的配件”部分） |
| 双接入点 | 通过 2 个 APN 划分移动数据流量，例如用户数据和管理数据的分离 |
| 蜂窝状态 | 信号场强、RSSI、RSCP / Ec/No、RSRP / RSRQ、小区 ID、位置 ID |
| DSL标准 | MRX DSL-A（附件 A）： – VDSL2 G.993.2 配置文件 8b、8c、8d、12a、12b、17a。30a，VDSL2 矢量化 G.993.5 – ADSL/ADSL2/ADSL2+ G.992.1 附件 A，G.992.3。附件 A/L/M、G.992.5 附件 A 和 M、T1.413 MRX DSL-B（附件 B）： – VDSL2 G.993.2 配置文件 8a、8b、8c、8d、12a、12b、17a。30a，VDSL2 矢量化 G.993.5 – ADSL/ADSL2/ADSL2+ G.992.1 附件 B，G.992.3。附件 B、G.992.5 附件 B 和 J |
| DSL连接 | RJ45连接器 |
| 以太网端口 | 5 x RJ45 屏蔽、10/100 MBit/s、全双工/半双工、自动 MDI-X、1.5 kV 隔离电压 |
| 以太网功能 | 每个端口分配给 IP 网络可自由配置、链路开启/关闭检测、配置端口 |
| 数字输入 | 2 个数字输入（适用于所有基本版本），状态可监控： 1x 低电平有效（连接至 GND），1x 高电平有效（连接至 10..24 V DC，根据 EN 61131-2，类型 1） |
| 指示灯 (LED) | 电源、WAN（互联网连接）、信息（可配置）、信号（用于移动通信）、DSL（用于 DSL） |
| 其他接口 | 可选添加 MR 卡（模块化结构） |
| 网络 | |
| 网络功能 | 5 个本地 IP 网络、IP 静态/DHCP、TCP、UDP、IPv4、IPv6、NTP、DHCP、DNS、HTTP/S、ARP、SSH、802.1Q VLAN（包括标签和中继端口） |
| 服务 | 每个 IP 网络的 DHCP 服务器 v4/v6、DHCP 中继、NTP 服务器、DNS、DynDNS、IPv6 路由器广告商 |
| 路由 | 静态路由、路由优先级、RSTP、动态路由（OSPF、BGP、RIPv1、RIPv2、RIPng） |
| WAN 冗余/ 故障转移 | 还可以配置多个 WAN 连接并行操作、连接失败（故障转移）时的回退级别、基于事件的 WAN 切换（请参阅事件） |
| 连接检查 | 定期、ping/icmp、DNS 查询、链路打开/关闭 |
| DSL | PPPoA 和 PPPoE（MRX3/5 DSL 和 MRcard PD-A/B）； 外部 DSL 调制解调器：PPPoE |
| 网络地址转换/PAT | SNAT/DNAT（伪装、网络映射、端口转发、IP 转发）无限数量的规则 |
| VPN | |
| icom 连接套件 | 支持VPN服务进行远程维护、远程访问和M2M通信 |
| OpenVPN 加密 | Blowfish 128 位、DESX 192 位、DES 64 位、DES EDE 128 位、DES EDE3 192 位、AES 128-256 位、RC2 40-128 位、IDEA 128、CAST5 128 位、SHA1、SHA 224-512 |
| 网络安全协议 | IKEv1、IKEv2（自动、固定）、多个并行隧道、预共享密钥、证书、隧道模式、传输模式、失效对等点检测 (DPD) |
| IPsec 加密 | DES EDE3 192 位、AES 128-256 CBC/GCM、SHA1、MD5、SHA 256-512、DH 组 1-31 (Diffie-Hellman 768 – 25519)、ChaCha20-Poly1305 |
| GRE | GRE over IPsec、点对点、多点 |
| PPTP | PPTP 客户端/服务器；PAP/CHAP/MS CHAP/MS CHAP V2；MPPE 40-128 |
| 动态VPN | 动态多点 VPN（GRE、IPsec、NHRP、EIGRP、OSPF、RIPv1/v2、BGP） |
| 信息技术安全 | |
| 验证 | 预共享密钥、X.509 证书、RADIUS、访问权限（读、写、状态） |
| 防火墙/网络过滤器 | IP 过滤器（状态防火墙）也在 VPN 隧道中；数据包过滤：TCP、UDP、ICMP、ESP、AP、GRE；MAC过滤器；可以激活预定义的防火墙规则 |
| 安全 | 启动签名固件，防止HTTP/HTTPS攻击；事件响应：配置更改、链接打开/关闭、重新启动、登录尝试、违反网络过滤规则、密码散列 |
| icom数据套件功能 | 机器连接和数据处理；连接到云和 SCADA 系统；算术和逻辑函数；数据记录器；仪表板 |
| 数据采集 | CODESYS、Modbus TCP/RTU、MQTT、Siemens S7、OPC UA 客户端、IEC 60870-5-101、数字输入、模拟输入（如果有） |
| 数据传输 | MQTT、OPC UA 服务器、IEC 60870-5-104、Modbus TCP/RTU、电子邮件、SMS、SFTP、数字输入、模拟输入（如果有） |
| 物联网平台 | MQTT 兼容性：Thingsboard、Cumulocity、AnyViz、Azure IoT 中心、博世 IoT 套件、AWS IoT Core |
| 事件和动作处理程序 | 通知、警报、诊断、攻击检测、错误处理、操作和调试逻辑 |
| 事件/警报（选择） | 更改/更改：数字输入、以太网端口、WAN 链、配置文件状态、电源输入（用于 MRX）、蜂窝场强；定时器到期、防火墙违规、登录尝试检测、数字输入脉冲序列、计数器、线路过滤器规则违规 |
| 事件驱动的操作（选择） | 通过电子邮件、SMS（仅限手机版本）、SNMP 陷阱、MCIP 发送消息；切换配置文件、切换连接、更改调制解调器状态、启动计时器、切换输出或脉冲串、激活固件、重置、容器重启 |
| 容器环境 | 安装多个应用程序容器、具有自己的 IP 端点的容器、分配到 IP 网络 – 完整的防火墙和路由透明性、访问控制、可用的 SDK |
| 储存资源 | CPU：ARMv7 (720 MHz) 的 50%，RAM：448 MB，闪存：3 GB eMMC |
| Lua脚本 | 您自己的脚本的 Lua 解释器 |
| 监控与管理 | |
| 监控 | SNMP 陷阱和代理、可配置系统日志、远程系统日志、链路打开/关闭检测、网络过滤规则违规 |
| 证书管理 | SCEP、CRL |
| icom路由器管理 | 支持固件更新、配置管理、连接监控、容器更新、大规模部署、证书管理的中央路由器管理，可作为公共/私有云（服务器）安装或本地使用 |
| 配置 | |
| 配置 | Web 界面 HTTP(S)，带会话管理、命令行界面 (CLI)、Telnet、SSH、ASCII 和二进制文件形式的配置文件、应用事件控制的配置文件、REST API |
| 诊断工具 | ping/icmp、tcpdump、traceroute、DNS 查找、AT 命令、端口镜像 |
| 固件更新 | 增量、故障安全、更新服务器（HTTP、FTP、HTTPS、FTPS）、icom 路由器管理（WebSocket） |
| 系统时间 | NTP客户端和服务器 |
| 帮助 | Web界面：内联帮助、在线帮助；配置文件示例、合理性检查、配置指南 |
| 供应 | |
| 电压 | 12 … 24 V DC (±20%)，2 个电源连接，带转换检测 |
| 夹子 | 5针 直插式端子（免维护），刚性/柔性导体最大 2.5 mm² |
| 耗能 | MRX DSL：通常约为 6.5 W，最大 8.0 W MRX LAN：通常约为 2.0 W，最大 3.5 W（取决于数据吞吐量等） MRX LTE/LTE450：通常约为 2. 5W，最大 3.5 W 8.0W |
| 环境条件 | |
| 尺寸（宽x高x深） | MRX3：82 x 117 x 88 毫米（宽 x 高 x 深） MRX5：136 x 117 x 88 毫米（宽 x 高 x 深） |
| 重量 | MRX3 局域网：285 克 MRX3 LTE/LTE450/DSL：300 克 MRX5 局域网：355 克 MRX5 LTE/LTE450/DSL：370 克 |
| 集成 | 安装在 DIN 导轨上，DIN 导轨上的分度单元 (TE)：8 TE (MRX 5)；5 TE (MRX 3) |
| 工作温度 | -30…… +75 °C ² MRX LAN、MRX LTE、MRX LTE 450 ‘-25 …. +60°C ³ MRX DSL |
| 湿度 | 0…95%（非冷凝） |
| 防护等级 | 外壳：IP40 |
| 许可和标准 | |
| 许可 | 所有变型：CE、UKCA 另外对于变型 MRX LAN 1.x 和 MRX LTE 1.2：FCC 第 15 部分 B 类、IC |
| 电磁兼容 | 发射：EN 55032 B 级、EN 61000-6-3；抗扰度：EN 55024、EN 61000-6-2 |
| 产品安全 | IEC/EN 62368 |
| 环境测试 | 振动/冲击符合 PLC 标准 EN 61131-2 和 EN 60068-2-6、EN 60068-2-27；温度测试符合：EN 60068-2-1、EN 60068-2-2、EN 60068-2-14、EN 60068-2-30 |
| 平均运行时间 | MTBF > 880,000 小时 (25° C)，根据标准 SN 29500（根据 IEC 61709） |
| 可用型号 | |
| 型号 | 特征 |

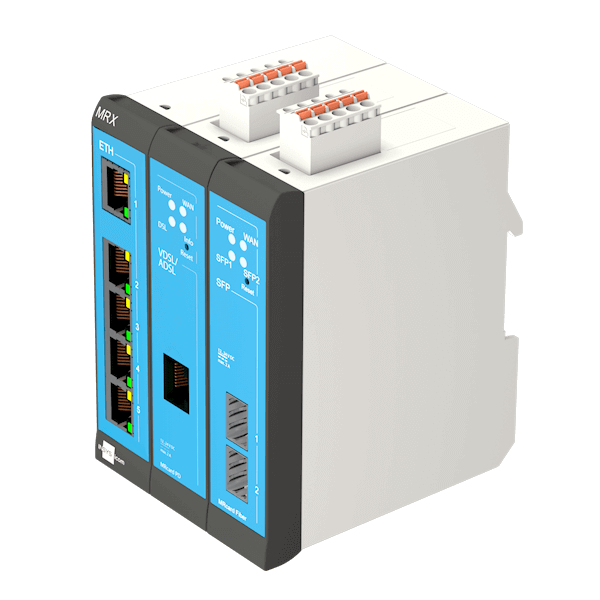

| HJ-MRX3 局域网 | 模块化 LAN 到 LAN 路由器、5 个以太网端口、2 个数字输入、1 个空闲 MR 卡插槽 |

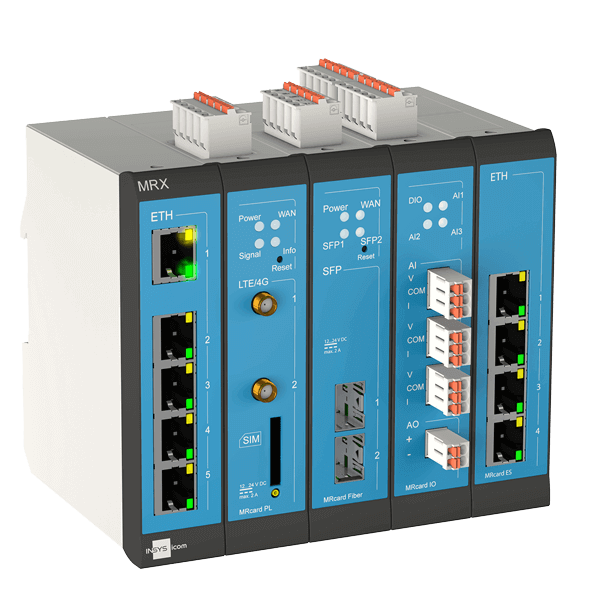

| HJ-MRX5 局域网 | 模块化 LAN 到 LAN 路由器、5 个以太网端口、2 个数字输入、3 个空闲 MR 卡插槽 |
| HJ-MRX3 LTE 1.1 | 模块化LTE路由器，欧洲/中东/非洲等频段。5个以太网端口，2个数字输入，1个免费MR卡插槽 |
| HJ-MRX3 LTE 1.2 | 模块化 LTE 路由器、全球频段、5 个以太网端口、2 个数字输入、1 个免费 MR 卡插槽 |
| HJ-MRX3 LTE450 1.0 | 模块化 LTE 路由器，包括带双 SIM 卡的 LTE450、5 个以太网端口、2 个数字输入、1 个免费 MR 卡插槽 |
| HJ-MRX5 LTE 1.1 | 模块化 LTE 路由器、欧洲/中东/非洲等频段、5 个以太网端口、2 个数字输入、3 个免费 MR 卡插槽 |
| HJ-MRX5 LTE450 1.0 | 模块化 LTE 路由器，包括带双 SIM 卡的 LTE450、5 个以太网端口、2 个数字输入、3 个免费 MR 卡插槽 |
| HJ-MRX5 LTE 1.2 | 模块化 LTE 路由器、全球频段、5 个以太网端口、2 个数字输入、3 个免费 MR 卡插槽 |
| HJ-MRX3 DSL-A | 模块化 VDSL/ADSL 路由器、VDSL2、ADSL/2/2+、Annex A、5 个以太网端口、2 个数字输入、1 个空闲 MR 卡插槽 |
| HJ-MRX3 DSL-B | 模块化 VDSL/ADSL 路由器、VDSL2、ADSL/2/2+、Annex J/B、5 个以太网端口、2 个数字输入、1 个空闲 MR 卡插槽 |
| HJ-MRX5 DSL-A | 模块化 VDSL/ADSL 路由器、VDSL2、ADSL/2/2+、Annex A、5 个以太网端口、2 个数字输入、3 个空闲 MR 卡插槽 |
| HJ-MRX5 DSL-B | 模块化 VDSL/ADSL 路由器、VDSL2、ADSL/2/2+、Annex J/B、5 个以太网端口、2 个数字输入、3 个空闲 MR 卡插槽 |
| 可用扩展卡 | |
| MR卡 PL 1.0 | 移动通信（LTE/HSPA/UMTS/EDGE/GPRS、欧洲/中东/非洲频段等）、2 个数字输入 |
| MR卡 PL 1.1 | 移动通信（LTE/HSPA/UMTS/EDGE/GPRS、全球频段）、2 个数字输入 |
| MR卡ES | 4 端口交换机 (10/100 Mbit) |
| MR 卡 PD-A | VDSL2、ADSL/2/2+、Annex A、2 个数字输入 |
| MR 卡 PD-B | VDSL2、ADSL/2/2+、Annex J/B、2 个数字输入 |

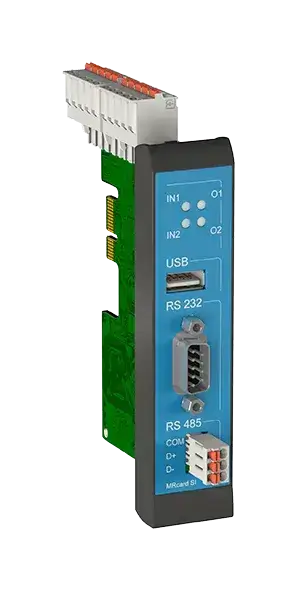

| MR 卡 SI | RS232、RS485、USB 2.0、2 个数字输入、2 个数字输出（继电器） |

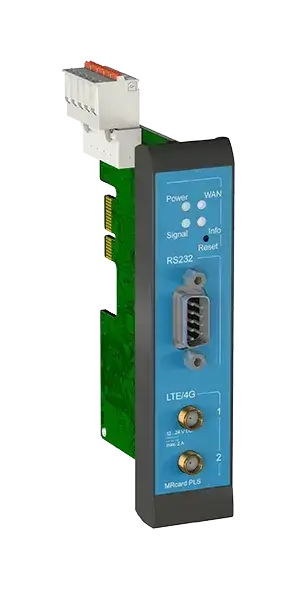

| MR 卡 PLS 1.0 | 移动通信（LTE/HSPA/UMTS/EDGE/GPRS、欧洲/中东/非洲频段等）、RS232、2个数字输入、1个数字输出 |
| MR 卡 PLS 1.1 | 移动通信（LTE/HSPA/UMTS/EDGE/GPRS，全球频段）RS232，2个数字输入，1 个数字输出 |
| MRcard PLS-US 1.0 | 移动无线电（LTE/HSPA/UMTS/EDGE/GPRS、北美频段）、RS232、2个数字输入、1 个数字输出 |

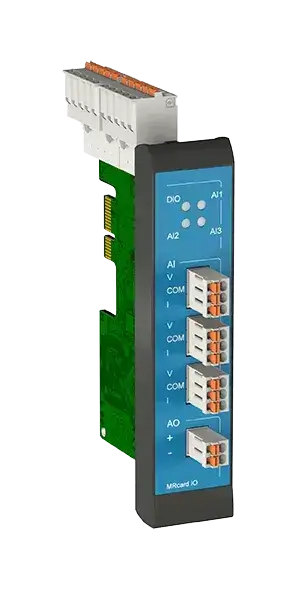

| 磁读卡IO | 3 个模拟输入、1 个模拟输出、4 个数字输入、4 个数字输出（继电器） |

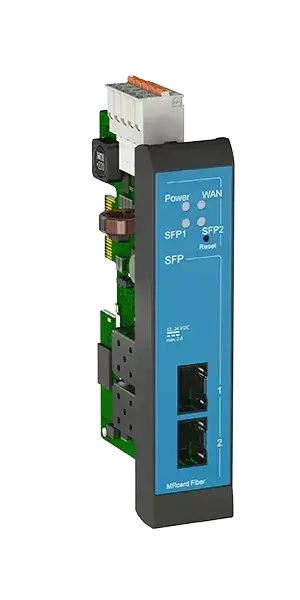

| 磁读卡光纤 | 2 个 SFP 端口 |
| 磁读卡 PL450 | 移动通信，包括 LTE450 (LTE/EDGE/GPRS)、双 SIM 卡、2 个数字输入 |
| 合适的配件 | |
| 名称 | 描述 |
| 磁性底座天线 LTE/UMTS/GSM SMA | 高度 72 mm，3 m 电缆，SMA（公头），防护等级 IP65 |
| 室外墙壁天线 LTE/UMTS/GSM SMA | 墙壁安装，包括支架，高度 220 mm，5 m 电缆，SMA (公头)，防护等级 IP65 |
| 全能天线 5G/LTE/UMTS/GSM SMA | 螺钉或墙壁安装，包括支架，高度 82 mm， 5 m 电缆，SMA (公头)，防护等级 IP66 |
| 屋顶螺丝天线 LTE/UMTS/GSM MIMO SMA | 螺钉安装，高度 15 mm，3 m 电缆，SMA (公头)，防护等级 IP67 |
| 磁性天线 MIMO 5G/LTE/UMTS/GSM SMA | MIMO 双天线，磁铁安装，高度 61 mm， SMA 宽度 150 mm，2x 5 m 电缆，SMA (公头)，防护等级 IP65 |
| 室外平板天线 MIMO 5G/LTE/UMTS/GSM SMA | MIMO 双天线，墙壁/桅杆/桌面安装，高度/宽度 155 mm，2x 5 m 电缆，SMA (m)，防护等级 IP65 |
| 平板天线 LTE/UMTS/GSM MIMO SMA | 双天线 MIMO，吸盘安装，高度 84 mm，宽度 184 mm，2x 2 m 电缆，SMA (m)，防护等级 IP67 |
| 天线延长线 5 m SMA | 设备连接：SMA（母头），天线连接：SMA（公头） |
| 天线延长线 10 m SMA | 设备连接：SMA（母头），天线连接：SMA（公头） |
| 天线延长线 15 m SMA | 设备连接：SMA（母头），天线连接：SMA（公头） |
| 电源24V 15W | DIN导轨供电，宽范围输入电压交直流短路/过载/过压保护 |
| 插入式电源24V 25W 国际 | 采用国际电源适配器供电，宽电压输入，具有短路/过载/过压保护功能 |
| icom 连接套件 – VPN | 适用于 M2M 应用的 VPN 服务 |
| icom 连接套件 – M2M SIM | 工业SIM卡、多漫游、池化、管理门户 |
| icom路由器管理 | 设备更新的集中管理 |
