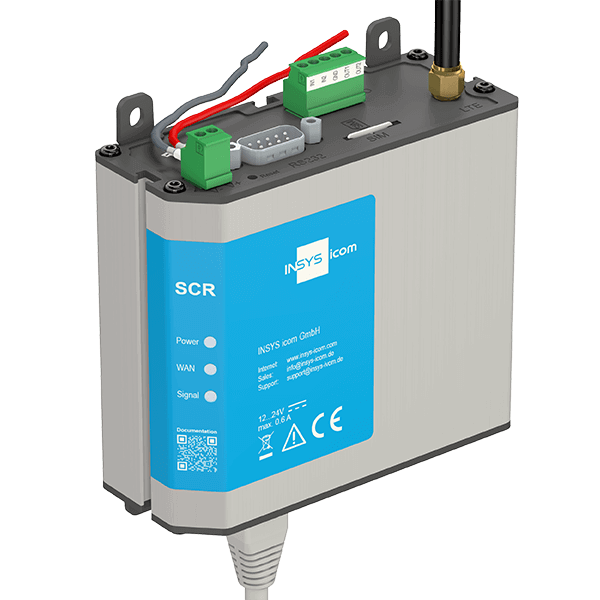

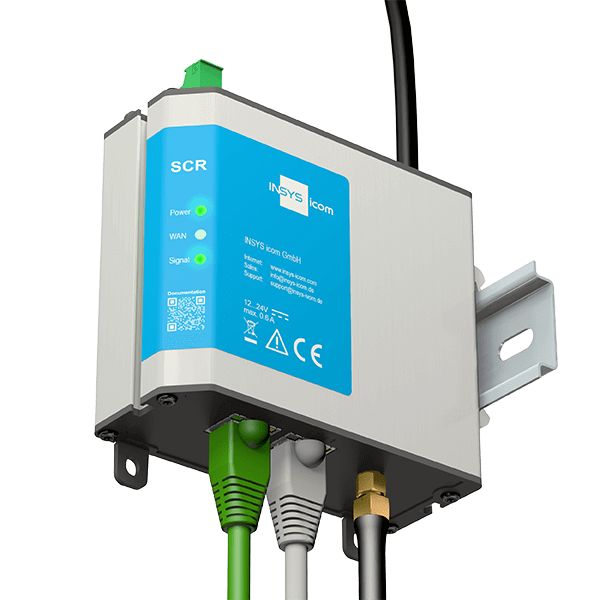

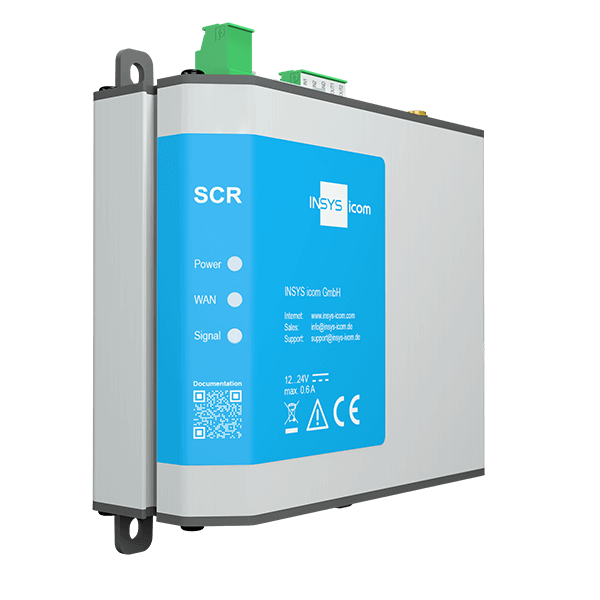

HJ-SCR路由器
工业路由器 SCR
基础型
专注于重点功能
HJ-SCR 系列路由器采用现代技术，结构紧凑、安装灵活。它们既适用于安全远程维护，也适用于记录和处理应用数据（边缘计算）。与 INSYS icom 的所有路由器一样，宏集SCR 系列设备具有系统稳定性高、使用寿命长以及所有系列通用的用户使用指南等优点。
不同版本
您可以购买 LTE 或 LAN 版本的 SCR 路由器。此外，两种型号的 I/O 版本均配有 2×2 数字输入和输出。
远程访问和设备更新
借助icom 路由器管理和 icom 连接套件，用户可以快速轻松地实现集中设备管理或将设备连接到VPN 服务。
串行接口
您还可以使用 RS232 串行接口将现有系统转移到现代物联网环境。
以太网和 I/O
两个 RJ45 端口和 2×2 数字输入和输出（在 I/O 版本中）为您的应用创造了广泛的可能用途。
灵活组装

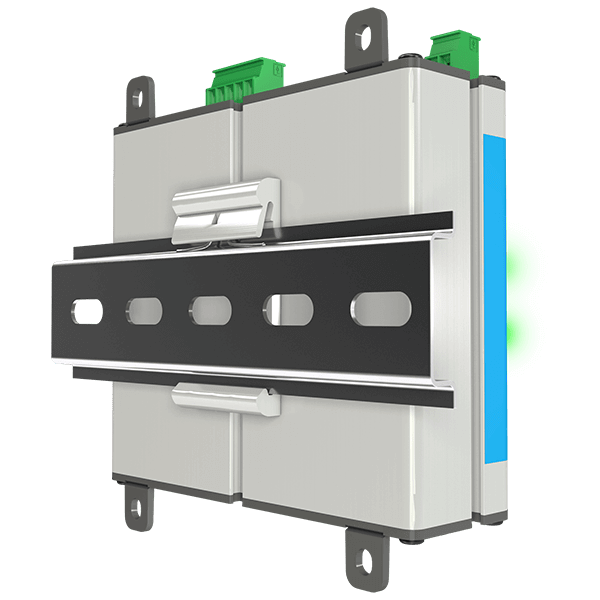

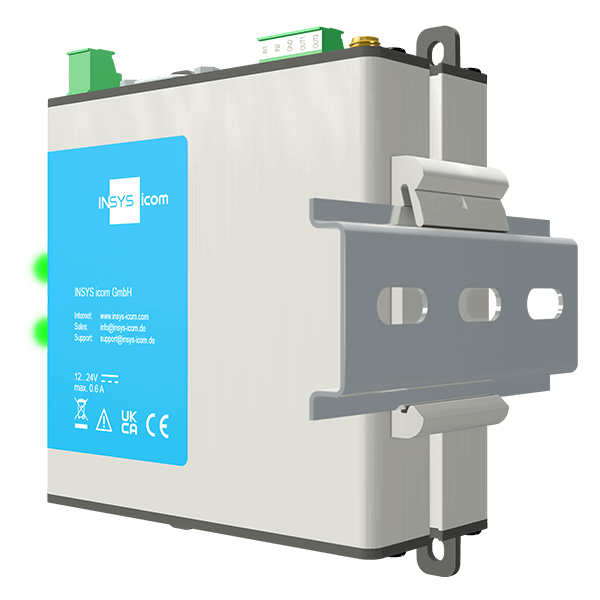

可以安装在墙壁和顶帽导轨上，从而实现灵活的安装，例如在控制柜和小型配电盘中。
睡眠模式
现场没有电源？节能模式还支持太阳能或电池供电的应用，实现能源自给自足的应用。
强化路由器操作系统
HJ-SCR路由器的强化icom OS操作系统提供了广泛的网络和安全功能，从而确保了稳定和安全的数据通信。
物联网适用
HJ-SCR路由器可以在本地处理数据，并可以轻松连接到云系统和物联网平台。
充分
利用您的工业路由器
借助我们的服务和应用程序，您可以根据您的要求补充您的硬件，并将您的工业路由器变成智能物联网网关。
VPN服务
安全可靠地连接您的系统
M2M SIM 服务
M2M 和物联网应用中的最高可用性！
路由器管理
中央设备和配置管理
ICOM数据套件
让您的路由器成为协议转换器
天线
高品质天线，实现可靠的无线连接
电源
可靠电源，供电稳定
您可以在此处找到有关HJ-MIRO工业路由器的更多技术信息和功能。
| 频段、 数据速率 ECR-LW300* | 4G/LTE：1（2100MHz）、3（1800MHz）、8（900MHz）、20（800MHz）、28（700MHz）；Cat. 1 （DL：最大 10.2 Mbps，UL：最大 5.2 Mbps） 3G/UMTS/HSPA：1 (2100 MHz)、8 (900 MHz)； HSDPA/HSUPA（下行：最大 7.2 Mbps，上行：最大 5.7 Mbps） 2G/GPRS/EDGE：900、1,800 MHz； GPRS/EDGE 12 类（DL：最大 85.6 kbps，UL：最大 85.6 kbps） |
| 天线连接 | 1x SMA 母头 |
| SIM卡 | 迷你 SIM 卡插槽 (2FF)，已锁定；多漫游 SIM 卡的提供商冗余（请参阅“合适的配件”部分） |
| 蜂窝状态 | 信号场强、RSSI、RSCP / Ec/No、RSRP / RSRQ、小区 ID、位置 ID |
| 以太网端口 | 2x RJ45 屏蔽、10/100 MBit/s、全双工/半双工、自动 MDI-X、1.5 kV 隔离电压 |
| 以太网功能 | 每个端口分配给 IP 网络可自由配置、链路开启/关闭检测 |
| 输入/输出 | 2 个数字输入，高电平有效（根据 EN 61131-2，类型 1），2 个开漏输出 (24 V / 100 mA) |
| RS232（串口1） | 1 个 RS232/D-Sub-9（公头） |
| 串行接口功能 | 串行以太网网关（传入和传出连接、Modbus TCP/RTU 网关、调制解调器仿真、可编辑 AT 响应列表、电话号码到 IP 地址的转换） |
| 指示灯 (LED) | 电源、WAN（互联网连接）、信号（用于移动通信） |
| 网络 | |
| 网络功能 | 5 个本地 IP 网络、IP 静态/DHCP、TCP、UDP、IPv4、IPv6、NTP、DHCP、DNS、HTTP/S、ARP、SSH、802.1Q VLAN（包括标签和中继端口） |
| 服务 | 每个 IP 网络的 DHCP 服务器 v4/v6、DHCP 中继、NTP 服务器、DNS、DynDNS、IPv6 路由器广告商 |
| 路由 | 静态路由、路由优先级、RSTP、动态路由（OSPF、BGP、RIPv1、RIPv2、RIPng） |
| WAN 冗余/ 故障转移 | 还可以配置多个 WAN 连接并行操作、连接失败（故障转移）时的回退级别、基于事件的 WAN 切换（请参阅事件） |
| 连接检查 | 定期、ping/icmp、DNS 查询、链路打开/关闭 |
| DSL | 用于外部 DSL 调制解调器的 PPPoE |
| 网络地址转换/PAT | SNAT/DNAT（伪装、网络映射、端口转发、IP 转发）无限数量的规则 |
| VPN | |
| icom 连接套件 | 支持VPN服务进行远程维护、远程访问和M2M通信 |
| 开放VPN | 客户端/服务器、多个并行隧道、最多 20 个客户端的服务器、tls-auth/tls-crypt、失效对等点检测 (DPD) |
| OpenVPN 加密 | Blowfish 128 位、DESX 192 位、DES 64 位、DES EDE 128 位、DES EDE3 192 位、AES 128-256 位、RC2 40-128 位、IDEA 128、CAST5 128 位、SHA1、SHA 224-512 |
| 网络安全协议 | IKEv1、IKEv2（自动、固定）、多个并行隧道、预共享密钥、证书、隧道模式、传输模式、失效对等点检测 (DPD) |
| IPsec 加密 | DES EDE3 192 位、AES 128-256 CBC/GCM、SHA1、MD5、SHA 256-512、DH 组 1-31 (Diffie-Hellman 768 – 25519)、ChaCha20-Poly1305 |
| GRE | GRE over IPsec、点对点、多点 |
| PPTP | PPTP 客户端/服务器；PAP/CHAP/MS CHAP/MS CHAP V2；MPPE 40-128 |
| 动态VPN | 动态多点 VPN（GRE、IPsec、NHRP、EIGRP、OSPF、RIPv1/v2、BGP） |
| 信息技术安全 | |
| 验证 | 预共享密钥、X.509 证书、RADIUS、访问权限（读、写、状态） |
| 防火墙/网络过滤器 | IP 过滤器（状态防火墙）也在 VPN 隧道中；数据包过滤：TCP、UDP、ICMP、ESP、AP、GRE；MAC过滤器；可以激活预定义的防火墙规则 |
| 安全 | 启动签名固件，防止HTTP/HTTPS攻击；安全启动，包括 TPM 信任链（根据要求）；事件响应：配置更改、链接打开/关闭、重新启动、登录尝试、网络过滤规则违规、密码散列 |
| icom数据套件功能 | 机器连接和数据处理；连接到云和 SCADA 系统；算术和逻辑函数；数据记录器；仪表板 |
| 数据采集 | CODESYS、Modbus TCP/RTU、MQTT、Siemens S7、OPC UA 客户端、IEC 60870-5-101、数字输入、模拟输入（如果有） |
| 数据传输 | MQTT、OPC UA 服务器、IEC 60870-5-104、Modbus TCP/RTU、电子邮件、SMS、SFTP、数字输入、模拟输入（如果有） |
| 物联网平台 | MQTT 兼容性：Thingsboard、Cumulocity、AnyViz、Azure IoT 中心、博世 IoT 套件、AWS IoT Core |
| 事件和 动作处理程序 | 通知、警报、诊断、攻击检测、错误处理、操作和调试逻辑 |
| 事件/警报 （可选） | 更改/更改：数字输入、以太网端口、WAN 链、配置文件状态、电源输入（在 MRX 处）、蜂窝场强；到期定时器、防火墙违规、登录尝试检测、数字输入脉冲序列、计数器、网络过滤器规则违规 |
| 事件驱动的 动作（可选） | 通过电子邮件、SMS（仅限手机版本）、SNMP 陷阱、MCIP 发送消息；切换配置文件、切换连接、更改调制解调器状态、启动计时器、切换输出或脉冲序列、激活固件、重置、容器重启 |
| 容器环境 | 安装多个应用程序容器、具有自己的 IP 端点的容器、分配到 IP 网络 – 完整的防火墙和路由透明性、访问控制、可用的 SDK |
| 系统资源 | CPU：ARMv7 (600 MHz) 的 50%，RAM：448 MB，闪存：1 GB eMMC |
| Lua脚本 | 您自己的脚本的 Lua 解释器 |
| 监控与管理 | |
| 监控 | SNMP 陷阱和代理、可配置系统日志、远程系统日志、链路打开/关闭检测、网络过滤规则违规 |
| 证书管理 | SCEP、CRL |
| icom路由器管理 | 支持固件更新、配置管理、连接监控、容器更新、大规模部署、证书管理的中央路由器管理，可作为公共/私有云（服务器）安装或本地使用 |
| 配置 | |
| 配置 | Web 界面 HTTP(S)，带会话管理、命令行界面 (CLI)、Telnet、SSH、ASCII 和二进制文件形式的配置文件、应用事件控制的配置文件、REST API |
| 诊断工具 | ping/icmp、tcpdump、traceroute、DNS 查找、AT 命令、端口镜像 |
| 固件更新 | 增量、故障安全、更新服务器（HTTP、FTP、HTTPS、FTPS）、icom 路由器管理（WebSocket） |
| 系统时间 | NTP客户端和服务器，缓冲实时时钟 |
| 帮助 | Web界面：内联帮助、在线帮助；配置文件示例、合理性检查、配置指南 |
| 供应 | |
| 电压 | 12 … 24 伏直流电 (±20%) |
| 夹子 | 2针 插入式端子，刚性/柔性导体最大 1.5 mm² |
| 耗能 | LTE 型号：通常约为 2.5 W，最大 6.0 W LAN 型号：通常约为 2.0 W，最大 3.0 W 睡眠模式：通常约为 55 Mw |
| 睡眠模式 | 节能模式，具有事件控制激活、通过定时器终止、重置、重新建立电源或更改数字输入状态（仅限输入变体 SCR-x300） |
| 环境条件 | |
| 尺寸（宽x高x深） | 42 x 95 x 105 毫米（宽 x 高 x 深） |
| 重量 | 290g |
| 集成 | 安装在 DIN 导轨上，壁挂式安装 顶帽导轨上的分区单元 (HP)：2.5 TE（控制柜）或 6 TE（小型配电盘） |
| 工作温度 | -30…… +75 °C ² SCR-E200/-E300 -30 …. +70 °C ³ SCR-L200 /-L300 |
| 湿度 | 0…95%（非冷凝） |
| 防护等级 | 外壳：IP40 |
| 许可和标准 | |
| 许可 | LTE 变体：CE LAN 变体：CE、FCC 第 15 部分 B 类、IC |
| 电磁兼容 | 发射：EN 55032 B 级、EN 61000-6-3；抗扰度：EN 55024、EN 61000-6-2 |
| 产品安全 | IEC/EN 62368-1 |
| 环境测试 | 振动和机械冲击测试符合 DIN EN 61131-2 和 EN 60068-2-6、EN 60068-2-27；温度测试符合 EN 60068-2-1、EN 60068-2-2、EN 60068-2-14、EN 60068-2-30 |
| 平均运行时间 | MTBF > 770,000 小时 (25 °C)，根据标准 SN 29500（根据 IEC 61709） |
| 可用型号 | |
| 型号 | 特征 |
| SCR-E200 | LAN 到 LAN 路由器、2 个以太网端口、1 个 RS232 |
| SCR-E300 | LAN 到 LAN 路由器、2 个以太网端口、1 个 RS232、2 个数字输入、2 个数字输出 |
| SCR-L200 | 移动无线路由器，2 个以太网端口，1x RS232 |
| SCR-L300 | 移动无线电路由器，2 个以太网端口，1x RS232，2 个数字输入，2 个数字输出 |
| 合适的配件 | |
| 名称 | 描述 |
| 磁性底座天线 LTE/UMTS/GSM SMA | 高度 72 mm，3 m 电缆，SMA（公头），防护等级 IP65 |
| 室外墙壁天线 LTE/UMTS/GSM SMA | 高度 22 cm，安装支架，5 m 电缆，SMA (公头)，防护等级 IP65 |
| 屋顶螺丝天线 LTE/UMTS/GSM MIMO SMA | 高度 14.7 mm，螺钉安装，3 m 电缆，SMA (公头)，防护等级 IP67 |
| 天线延长线 5 m SMA | 设备连接：SMA（母头），天线连接：SMA（公头） |
| 天线延长线 10 m SMA | 设备连接：SMA（母头），天线连接：SMA（公头） |
| 天线延长线 15 m SMA | 设备连接：SMA（母头），天线连接：SMA（公头） |
| 电源24V 15W | DIN导轨供电，宽范围输入电压交直流短路/过载/过压保护 |
| 插入式电源24V 25W 国际 | 采用国际电源适配器供电，宽电压输入，具有短路/过载/过压保护功能 |
| icom 连接套件 – VPN | 适用于 M2M 应用的 VPN 服务 |
| icom 连接套件 – M2M SIM | 工业SIM卡、多漫游、池化、管理门户 |
| icom路由器管理 | 设备更新的集中管理 |
