工业漏电继电器解决方案
宏集TELE漏电继电器
支持NFC无源配置 · 自动重合闸 · 6mA–30A全覆盖
- 精准差动检测
- 可调延时实现选择性保护
- NFC无源配置，现场快速部署
工业级漏电继电器解决方案
来自宏集TELE的漏电继电器（Earth Leakage Relays）专为工业电气系统设计，用于精准监测接地故障电流（漏电流），在异常情况下及时报警或切断回路，有效防止电气火灾、设备损坏及人身触电风险。
当系统中出现接地故障时，零序电流互感器检测到相线与中性线电流不平衡，产生残余电流信号。当检测值超过设定阈值时，继电器输出报警或触发断路器，实现快速保护。
相比传统家用RCD，宏集TELE漏电继电器更适用于复杂工业环境，具备更高的抗干扰能力、更灵活的参数设定以及更强的系统集成能力。
高精度残余电流检测
灵活设定保护参数
支持系统集成控制
适用于复杂工业环境
为什么选择宏集TELE漏电继电器？
精准漏电监测
安全可靠
通过外接零序电流互感器（CBCT）实时检测系统残余电流，响应灵敏，测量稳定
可调触发阈值
适应不同应用等级
支持多档漏电电流设定（如30mA至数安培范围），满足人员保护与设备保护的不同需求
可调延时功能
减少误动作
支持瞬时动作或延时触发，有效避免因启动浪涌或瞬态干扰导致误跳闸
工业级设计
适应严苛环境
DIN导轨安装，宽电压供电范围，LED运行状态指示，抗电磁干扰设计
方案搭配
| 标准安装配置要求
漏电继电器(A型）
▪ ELRM44V-30：基础款，面板操作，高适配
▪ ELR01PN：带 NFC，小量程精准检测
▪ ELR30PN：带 NFC，全功能智能配置
配套环形互感器
▪ BZCT035（35mm内孔径）
▪ BZCT050（50mm内孔径）
▪ BZCT070（70mm内孔径）
▪ BZCT120（120mm内孔径）
▪ BZCT160（160mm内孔径）
▪ BZCT210（210mm内孔径）
外部开关设备
▪ 分励脱扣器 / 微型断路器组合
▪ 欠压脱扣器 / 微型断路器组合
▪ 接触器
注：外部开关设备由终端用户自行配备
| TELE APP智能配置系统（仅ELR01PN & ELR30PN）
这款基于安卓系统的应用程序，扩展了配备 NFC 功能的 ELR01PN 和 ELR30PN 两款设备的功能。用户可通过它访问内置配置文件、配置继电器运行参数，以及调整自动重合闸和频率滤波器的设置。
核心优势：
- 内置配置文件，可快速便捷地完成设置
- 仅需几步即可完成漏电继电器（ELR）的配置
- 无源克隆功能 —— 无需为漏电继电器（ELR）供电即可操作
典型应用场景
工业自动化设备
适用于各类自动化产线、控制柜和设备系统，实时监测漏电情况，防止因漏电导致设备损坏或停机

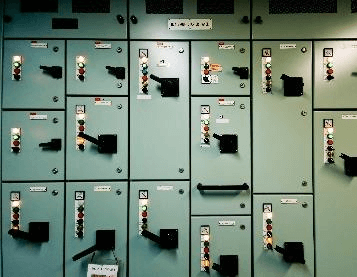

工业配电系统
支持多级配电结构中的选择性保护，避免局部故障引起整条线路断电，提高系统运行稳定性
矿山及恶劣环境
适用于潮湿、多粉尘或无人值守环境，保障供电安全，降低维护风险
商业建筑与公共设施
可根据不同设定值实现人员保护、防火保护和设备保护，满足安全规范要求
新能源及变频系统
适用于含变频器、UPS等设备的系统环境，有效监测异常漏电电流，提升系统安全性
